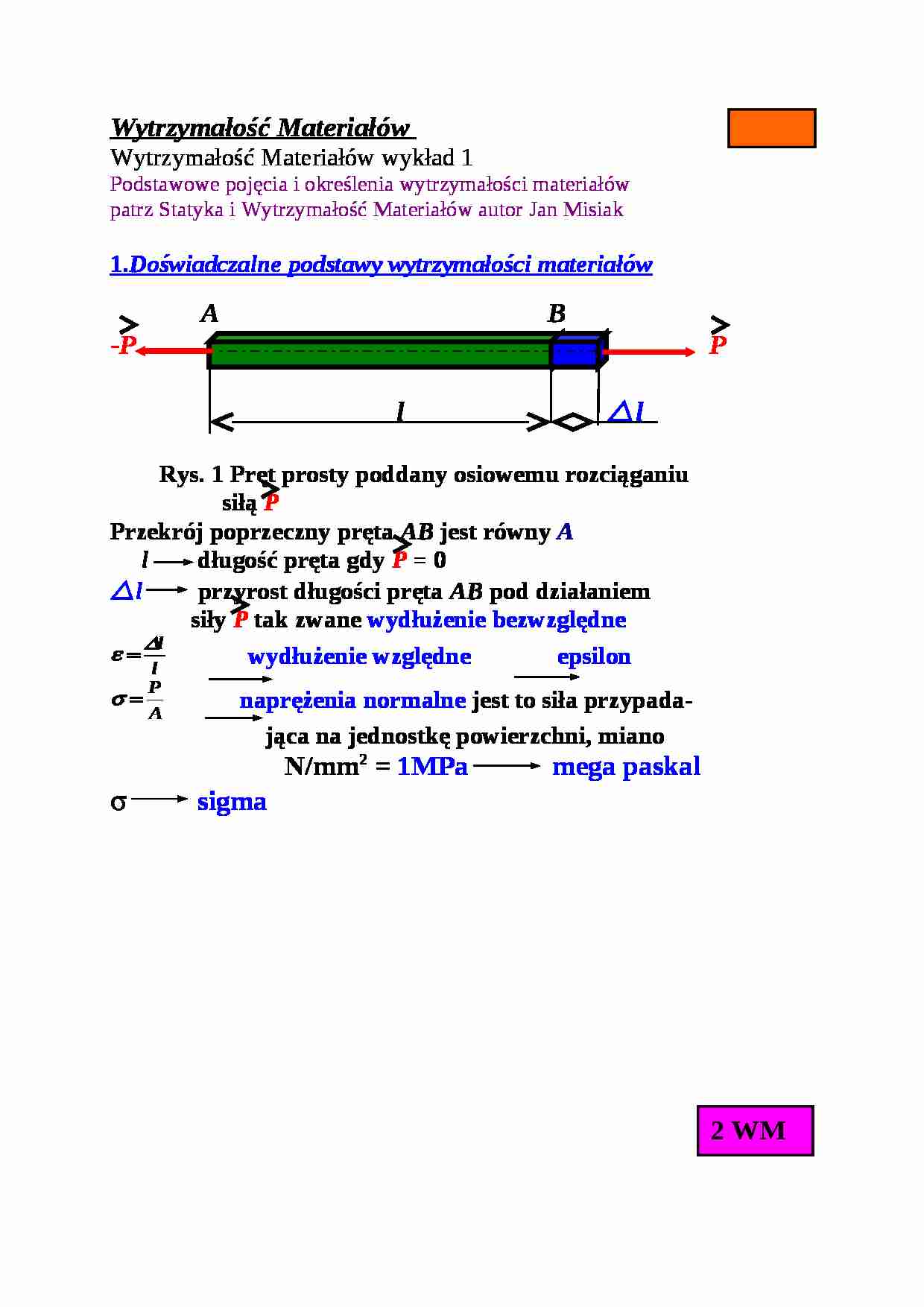

Wytrzymałość Materiałów Wytrzymałość Materiałów wykład 1
Podstawowe pojęcia i określenia wytrzymałości materiałów patrz Statyka i Wytrzymałość Materiałów autor Jan Misiak 1. Doświadczalne podstawy wytrzymałości materiałów A B -P P l l Rys. 1 Pręt prosty poddany osiowemu rozciąganiu siłą P Przekrój poprzeczny pręta AB jest równy A l długość pręta gdy P = 0 l przyrost długości pręta AB pod działaniem siły P tak zwane wydłużenie bezwzględne wydłużenie względne epsilon naprężenia normalne jest to siła przypada- jąca na jednostkę powierzchni, miano N/mm 2 = 1MPa mega paskal sigma F MPa B A 1 A R m R e R S =R 0,05 R H α O mm / mm ε ε = 0.05% ε % Rys. 2 Typowy wykres rozciągania stali niskowęglowej Patr z st.149 St. i Wytrzy. Mater. Jan Misiak R H granica proporcjonalności R S granica sprężystości R 0,05 umowna granica sprężystości R e granica plastyczności R 0,2 umowna granica plastyczności W zakresie sprężystym O A zachodzi proporcjonalność między naprężeniami a wydłużeniem ε zależność tę możemy zapisać: ( 1)

(…)

… umowna granica sprężystości
Re granica plastyczności
R0,2 umowna granica plastyczności W zakresie sprężystym OA zachodzi proporcjonalność między naprężeniami a wydłużeniem ε zależność tę możemy zapisać:
( 1) prawo Hooke'a dla prostego rozciągania
E moduł Younga fonetyczny zapis Younga janga, Hooke'a huka
Podstawiając za:
oraz do (1) otrzymujemy:
(2)
Mechaniczne właściwości materiałów Tabela 1
Materiał
E
MPa
ν
Re
MPa
Rm
MPa
stal St 3 S
(~0.18%C,~0.5%Mn
2.06⋅105
0.23
235
370÷460
stal sprężynowa
60HGS
2.8⋅105
0.30
~1250
~1400
stop Al-Cu dural D16
7.0⋅104
0.34
320
460
szkło potasowe
~6.0⋅104
0.23
----
~80
εp = −νε
εp = − νε εp= −νε
-P P
ε Rys. 3
Stwierdzono doświadczalnie, że gdy słuszne jest prawo
Hooke'a wówczas εp jest proporcjonalne do ε, te fakty
doświadczalne ujęto w zależność ( 3…
