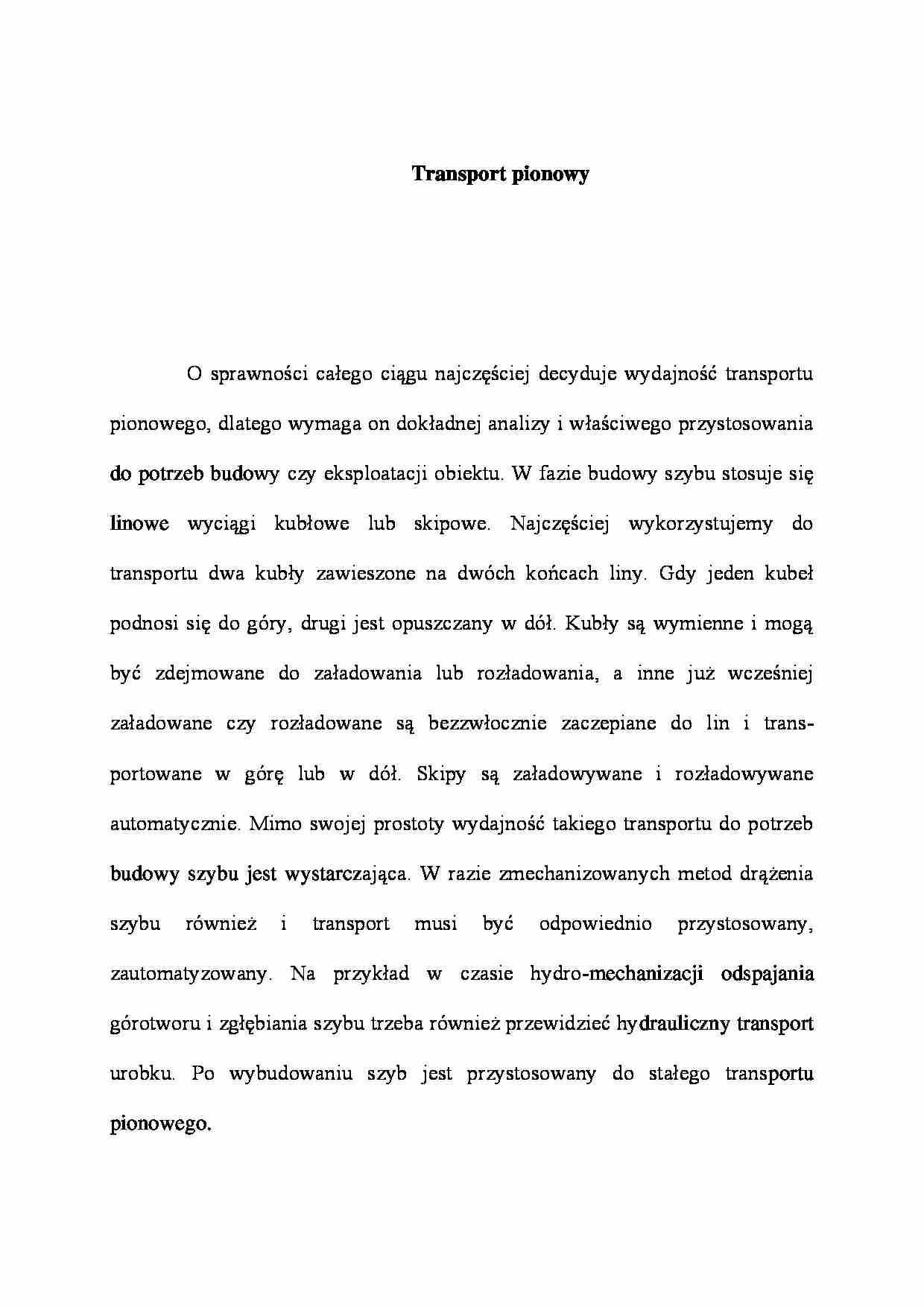

Transport pionowy
O sprawności całego ciągu najczęściej decyduje wydajność transportu pionowego, dlatego wymaga on dokładnej analizy i właściwego przystosowania do potrzeb budowy czy eksploatacji obiektu. W fazie budowy szybu stosuje się linowe wyciągi kubłowe lub skipowe. Najczęściej wykorzystujemy do transportu dwa kubły zawieszone na dwóch końcach liny. Gdy jeden kubeł podnosi się do góry, drugi jest opuszczany w dół. Kubły są wymienne i mogą być zdejmowane do załadowania lub rozładowania, a inne już wcześniej załadowane czy rozładowane są bezzwłocznie zaczepiane do lin i transportowane w górę lub w dół. Skipy są załadowywane i rozładowywane automatycznie. Mimo swojej prostoty wydajność takiego transportu do potrzeb budowy szybu jest wystarczająca. W razie zmechanizowanych metod drążenia szybu również i transport musi być odpowiednio przystosowany, zautomatyzowany. Na przykład w czasie hydro-mechanizacji odspajania górotworu i zgłębiania szybu trzeba również przewidzieć hydrauliczny transport urobku. Po wybudowaniu szyb jest przystosowany do stałego transportu pionowego.
Pełne jego wyposażenie w urządzenia transportowe zapewni sprawną organizację dalszych prac budowlanych i eksploatację zainstalowanych systemów operacyjnych. Jednocześnie z zagospodarowaniem szybu instalujemy wieże wyciągowe, nadszybie -wcześniej przygotowane konstrukcje metalowe lub żelbetowe. Wyposażając wieże w pomosty załadowcze i wyładowcze zapewniamy stały sprawny system przeładunku urobku, materiałów budowlanych i prefabrykatów na placu budowy, czy system zaplecza gospodarczego budowli podziemnej. W zasięgu nadszybia są więc zlokalizowane silosy, zbiorniki, składowiska i wysypiska, a także sprawny poziomy transport lokalny sprzężony z transportem pionowym (rys. 11.1). Stałe urządzenia szybu staną się pomocnym środkiem podczas budowy podszybia, które należy do bardzo ważnych węzłów urządzeń transportowo-przeładunkowych i może być lepiej przystosowane do funkcjonujących urządzeń szybu. Podszybie jest też węzłowym elementem transportu poziomego.
