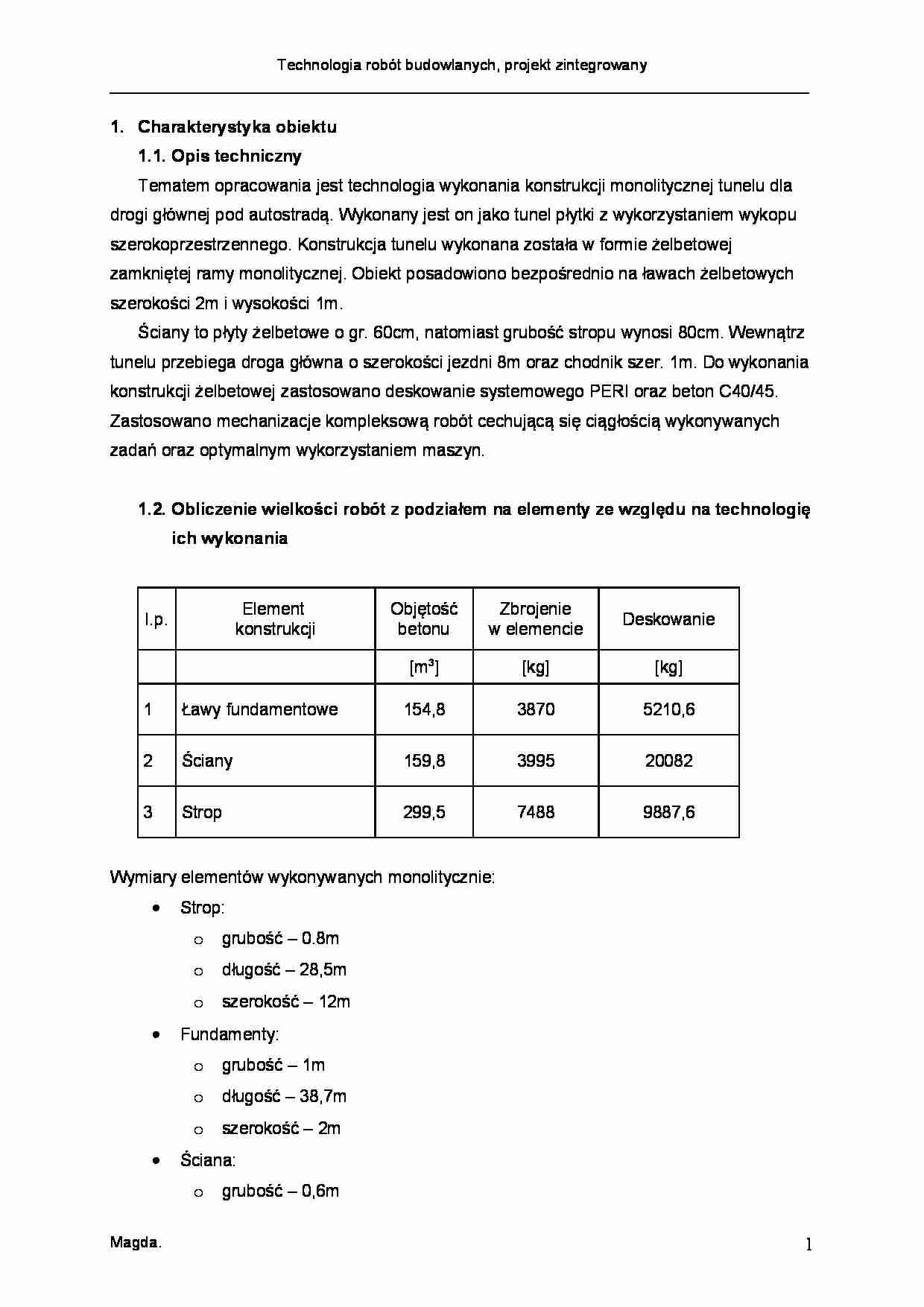

6 wydziału Budownictwa Politechniki Śląskiej z przedmiotu Technologia Robót Budowlanych. Projekt zawiera min. obliczenie wielkości robót z podziałem na elementy, ze względu na technologię wykonania, dobór metody realizacji, charakterystykę deskowania poszczególnych elementów nośnych i sposób ich doboru, charakterystykę przygotowania, transportu i składowania zbrojenia, przyjęcie rodzaju mieszanki betonowej ze względu na techn. wykonania, warunki zewnętrzne, dobór zasobników, żurawia i parametrów technicznych.
> > > > > > > >
(…)
… pracy robotników
hmin= 5 + 5 + 2 + 3 = 15m
dla wybranego żurawia użyteczna wysokość podnoszenia wynosi Hm= 20 m >
hmin= 15m
3.4.2.1.2
Żuraw kolowy: udźwig, wysokość podnoszenia, wysieg
Żuraw samochodowy LTM 1090/2 LIEBHERR
•
Niezbędny wysięg
lmin= lo + b + lr
Gdzie:
l0- najmniejsza odległość ustawienia żurawia
b- szerokość montowanego obiektu
lr- rezerwa w zasięgu żurawia - 0,25 m
lmin= 5 +1,5 + 0,25…
… zawiesia
hbm- wysokość przemieszczania ponad poziomem pracy robotników
hmin= 5 + 5 + 2 + 3 = 15m
dla wybranego żurawia użyteczna wysokość podnoszenia wynosi Hm= 20 m >
hmin= 15m
4.3.3
Żuraw kolowy: udźwig, wysokość podnoszenia, wysieg
Żuraw samochodowy LTM 1090/2 LIEBHERR
•
Niezbędny wysieg
lmin= lo + b + lr
Gdzie:
l0- najmniejsza odleglsc ustawienia zurawia
b- szerokość montowanego obiektu
lr- rezerwa…
… ze względu na warunki realizacyjne
Do transportu mieszanki na placu budowy zastosowano pojazd kołowy Putzmeister
M28 z pompą BSF 28.11:
- poziomy zasięg ramienia 27,6m,
- wydajność pompy 110 m3/h,
5.2.2. Dobór zasobników, obliczenie niezbędnego udźwigu, wysięgu i wysokości
podawania zasobników, dobór żurawia, obliczenie parametrów technicznych
Maszyna montażowa – żuraw
Żurawie stosowane do montażu muszą…
…
Gdzie:
Ge,max- ciężar betonu i zasobnika
Gz- ciężar własny zawiesia
Gt,max= 3000 + 60 + 285 = 3345kg
Dla wybranego żurawia udźwig wynosi Gt= 6000 kg > Gt,max = 3345kg
•
Niezbędny moment roboczy żurawia
Mr,max= Gt,max * lmin
Mr,max=
3345 * 6,75 = 22,55 tm
Dla wybranego żurawia moment roboczy wynosi Mr= 150tm > Mr,max= 22,55 tm
•
Wysokość użyteczna podnoszenia
hmin= hm + he + hz + hbm
gdzie:
hm- wysokość montażowa
he- wysokość elementu
hz- wysokość zawiesia
hbm- wysokość przemieszczania ponad poziomem pracy robotników
hmin= 5 + 2 + 2 + 3 = 12m
dla wybranego żurawia użyteczna wysokość podnoszenia wynosi Hm= 20 m >
hmin= 12m
5.2.2.2 Żuraw kołowy: udźwig, wysokość podnoszenia, wysięg
Żuraw samochodowy LTM 1090/2 LIEBHERR
Magda.
22
Technologia robót budowlanych, projekt zintegrowany
•
Niezbędny wysięg
lmin= lo…
… - odczepienie elementu
wykonanie połączenia montażowego oraz przygotowanie żurawia
do kolejnego cyklu
Magda.
Czas trwania [s]
0
20
15
20
20
15
90
7
Technologia robót budowlanych, projekt zintegrowany
Łączny czas cyklu 2 minuty
3.4.3.1.2 Przyjęcie środka transportowego dla poszczególnych elementów.
Dobranie ilości jednocześnie transportowanych elementów:
-
ciągnik siodłowy (DAF XF 95.430 - 430 KM – 2004…
…
Liczbę samochodów należy powiększyć o 10% ze względu na nieprzewidziane
okoliczności
m=1.3x1.1
m=1.43
Ostatecznie przyjęto dwa samochody.
Uwagi dotyczące montażu „z kół”:
Magda.
8
Technologia robót budowlanych, projekt zintegrowany
-
Naczepy z prefabrykatami powinny być podstawione do stanowiska
montażowego.
-
Ciągnik siodłowy nie powinien oczekiwać w miejscu i czasie wyładunku
naczepy.
3.4.3.1.6 Czas…
… = 745kg
•
Niezbędny moment roboczy zurawia
Mr,max= Gt,max * lmin
Mr,max=
745 * 6,75 = 50,28 tm
Dla wybranego zurawia moment roboczy wynosi Mr= 150mt > Mr,max= 50,28 tm
•
Wysokość uzyteczna podnoszenia
hmin= hm + he + hz + hbm
gdzie:
Magda.
hm- wysokość montażowa
5
Technologia robót budowlanych, projekt zintegrowany
he- wysokość elementu
hz- wysokość zawiesia
hbm- wysokość przemieszczania ponad poziomem…
