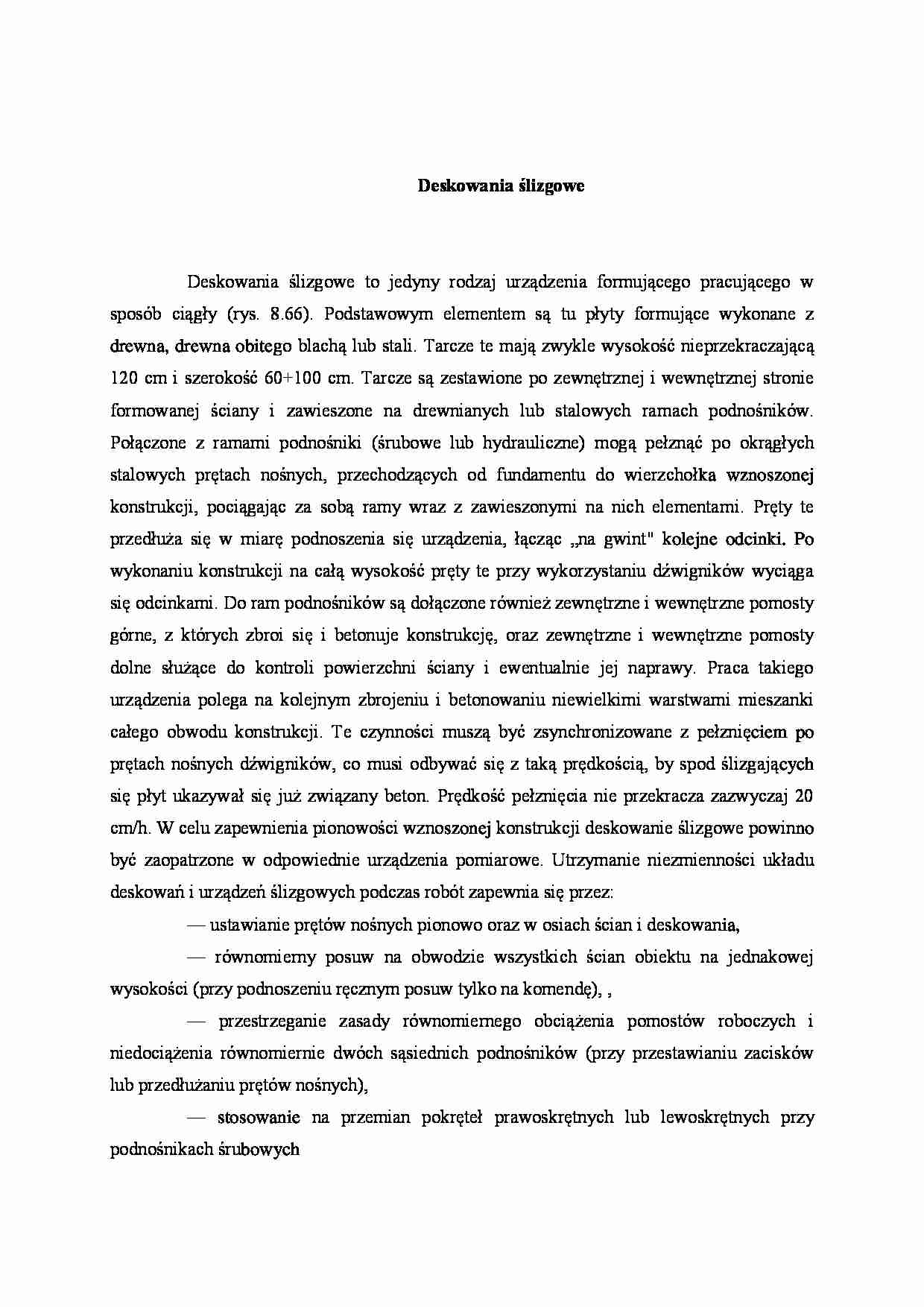

Deskowania ślizgowe
Deskowania ślizgowe to jedyny rodzaj urządzenia formującego pracującego w sposób ciągły (rys. 8.66). Podstawowym elementem są tu płyty formujące wykonane z drewna, drewna obitego blachą lub stali. Tarcze te mają zwykle wysokość nieprzekraczającą 120 cm i szerokość 60+100 cm. Tarcze są zestawione po zewnętrznej i wewnętrznej stronie formowanej ściany i zawieszone na drewnianych lub stalowych ramach podnośników. Połączone z ramami podnośniki (śrubowe lub hydrauliczne) mogą peł znąć po okrągłych stalowych prętach nośnych, przechodzących od fundamentu do wierzchołka wznoszonej konstrukcji, pociągając za sobą ramy wraz z zawieszonymi na nich elementami. Pręty te przedłuża się w miarę podnoszenia się urządzenia, łącząc „na gwint" kolejne odcinki. Po wykonaniu konstrukcji na całą wysokość pręty te przy wykorzystaniu dźwigników wyciąga się odcinkami. Do ram podnośników są dołączone również zewnętrzne i wewnętrzne pomosty górne, z których zbroi się i betonuje konstrukcję, oraz zewnętrzne i wewnętrzne pomosty dolne służące do kontroli powierzchni ściany i ewentualnie jej naprawy. Praca takiego urządzenia polega na kolejnym zbrojeniu i betonowaniu niewielkimi warstwami mieszanki całego obwodu konstrukcji. Te czynności muszą być zsynchronizowane z pełznięciem po prętach nośnych dźwigników, co musi odbywać się z taką prędkością, by spod ślizgających się płyt ukazywał się już związany beton. Prędkość pełznięcia nie przekracza zazwyczaj 20 cm/h. W celu zapewnienia pionowości wznoszonej konstrukcji deskowanie ślizgowe powinno być zaopatrzone w odpowiednie urządzenia pomiarowe. Utrzymanie niezmienności układu deskowań i urządzeń ślizgowych podczas robót zapewnia się przez:
— ustawianie prętów nośnych pionowo oraz w osiach ścian i deskowania,
— równomierny posuw na obwodzie wszystkich ścian obiektu na jednakowej wysokości (przy podnoszeniu ręcznym posuw tylko na komendę), ,
— przestrzeganie zasady równomiernego obciążenia pomostów roboczych i niedociążenia równomiernie dwóch sąsiednich podnośników (przy przestawianiu zacisków lub przedłużaniu prętów nośnych),
— stosowanie na przemian pokręteł prawoskrętnych lub lewoskrętnych przy podnośnikach śrubowych
... zobacz całą notatkę
