Fragment notatki:

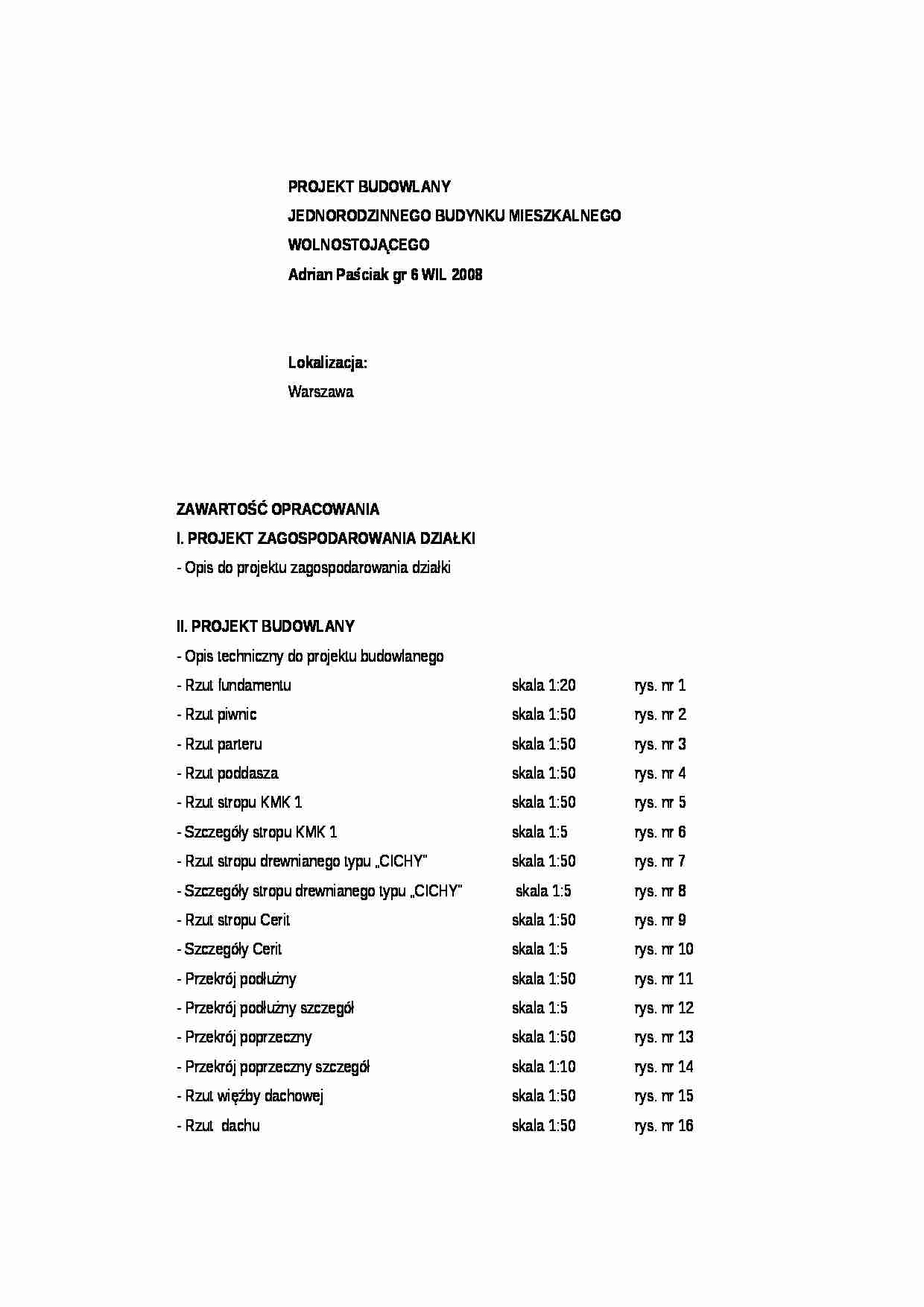

PROJEKT BUDOWLANY JEDNORODZINNEGO BUDYNKU MIESZKALNEGO WOLNOSTOJĄCEGO Adrian Paściak gr 6 WIL 2008 Lokalizacja: Warszawa
ZAWARTOŚĆ OPRACOWANIA I. PROJEKT ZAGOSPODAROWANIA DZIAŁKI - Opis do projektu zagospodarowania działki II. PROJEKT BUDOWLANY - Opis techniczny do projektu budowlanego - Rzut fundamentu skala 1:20 rys. nr 1 - Rzut piwnic skala 1:50 rys. nr 2 - Rzut parteru skala 1:50 rys. nr 3 - Rzut poddasza skala 1:50 rys. nr 4 - Rzut stropu KMK 1 skala 1:50 rys. nr 5
- Szczegóły stropu KMK 1 skala 1:5 rys. nr 6 - Rzut stropu drewnianego typu „CICHY” skala 1:50 rys. nr 7
- Szczegóły stropu drewnianego typu „CICHY” skala 1:5 rys. nr 8 - Rzut stropu Cerit skala 1:50 rys. nr 9
- Szczegóły Cerit skala 1:5 rys. nr 10
- Przekrój podłużny skala 1:50 rys. nr 11 - Przekrój podłużny szczegół skala 1:5 rys. nr 12
- Przekrój poprzeczny skala 1:50 rys. nr 13
- Przekrój poprzeczny szczegół skala 1:10 rys. nr 14
- Rzut więźby dachowej skala 1:50 rys. nr 15
- Rzut dachu skala 1:50 rys. nr 16
III. ZAŚWIADCZENIA I DECYZJE - Wypis z Planu Zagospodarowania Przestrzennego - Decyzja o zatwierdzeniu projektu podziału działki - Decyzja o wyłączeniu gruntu z produkcji rolnej - Warunki przyłączenia do sieci wod.-kan. - Warunki przyłączenia do sieci elektroenergetycznej - Uzgodnienie dostępu do drogi publicznej - Oświadczenie projektanta - Kopia uprawnień projektanta - Kopia Zaświadczenia o wpisie do Mazowieckiej Izby Architektów PRZEDMIOT INWESTYCJI Przedmiotem inwestycji jest budowa budynku jednorodzinnego, wolnostojącego.
ISTNIEJACY STAN ZAGOSPODAROWANIA DZIAŁKI Na terenie nieruchomości nie ma żadnej istniejącej zabudowy. Inwestycja nie narusza istniejącego na działce drzewostanu.
PROJEKTOWANE ZAGOSPODAROWANIE DZIAŁKI Projekt zagospodarowania działki przewiduje:
-budowę budynku jednorodzinnego,
-budowę drogi dojazdowej ze służebnością,


(…)

… podstawowym izolacji cieplnej jest styropian i wełna mineralna. Styropian zastosowano tam, gdzie istnieje możliwość ograniczonego dostępu powietrza i zagrożenie zawilgoceniem bez możliwości odparowania. Wełnę mineralną zastosowano tam, gdzie zabezpieczona jest wentylacja materiału. Szczególnie starannie zaprojektowano pod względem termicznym miejsca, gdzie istniała ze względów konstrukcyjnych…
… i wewnątrz obiektu wznoszonego .
4. Wydzielenie i oznakowanie miejsca prowadzenia robót budowlanych
Przed przystąpieniem do wykonywania robót budowlanych wykonawca odpowiednio przygotuje teren, na którym będą wykonywane roboty, a w szczególności:
-plac budowy zostanie ogrodzony, w celu zapobieżenia niebezpieczeństwu, jakie mogłoby ewentualnie wystąpić podczas wykonywania robót budowlano-montażowych…
… drewniane lub zgrzewane siatki ażurowe;
-wykonane zostanie ogrodzenie placu budowy z wejściem lub bramą dla ruchu pieszego oraz dla pojazdów samochodowych; brama wyposażona będzie w urządzenia zapobiegające samoczynnemu zamykaniu się; szerokość drogi dojazdowej dla samochodów min.3,5m; dla dojazdu do miejsca budowy zostanie wykorzystana istniejąca komunikacja wewnętrzna; -stosownie do potrzeby zostanie…
… -niezbędnych do wykonywania robót budowlanych oraz oświetlenia placu budowy i miejsc pracy odbywać się będzie z istniejących na działce przyłączy elektroenergetycznego i wodnego;
-wzniesiony zostanie tymczasowy budynek dla pracowników zatrudnianych na budowie -wydzielone zostanie pomieszczenie do przechowywania materiałów i urządzeń zmechanizowanych.

… użytkowników projektowanego obiektu DANE LICZBOWE -ZESTAWIENIE POWIERZCHNI
PIWNICA Nr Nazwa pomieszczenia Pow. użytkowa
1. Korytarz 5,45 m² Spiżarnia 13,5 m²
3. Siłownia 13,8 m²
4. Warsztat 15,6 m²
5. Pralnia 10,8 m² 6. Kotłownia 4,38 m² 7. Garaż 20,65 m² RAZEM 84,18 m²
PARTER Nr Nazwa pomieszczenia Pow. użytkowa
1. Korytarz 6,42m˛
2. Pokój 13,5 m˛
3. Salon 27,5 m˛
4. Kuchnia 13,95 m˛
5. WC 2,88 m˛
6…
… (pospółka)
Woda gruntowe występujące powyżej strefy posadowienia fundamentów Ściany
-Ściany podziemne -warstwa nośna 28,8 cm Pustak Max
izolacja przeciwwodna: mata hydroizolacyjna typu ciężkiego VOLTEX, -ścianka zewnętrzna dociskowo-ochronna: cegła pełna
-Ściany nadziemne
Ściany parteru i poddasza
- warstwa nosna 28,8
Pustak Max
-- warstwa samonośna 28,8 cm
1 x pustak Max 28,8 na zaprawie; - ściany…
... zobacz całą notatkę
