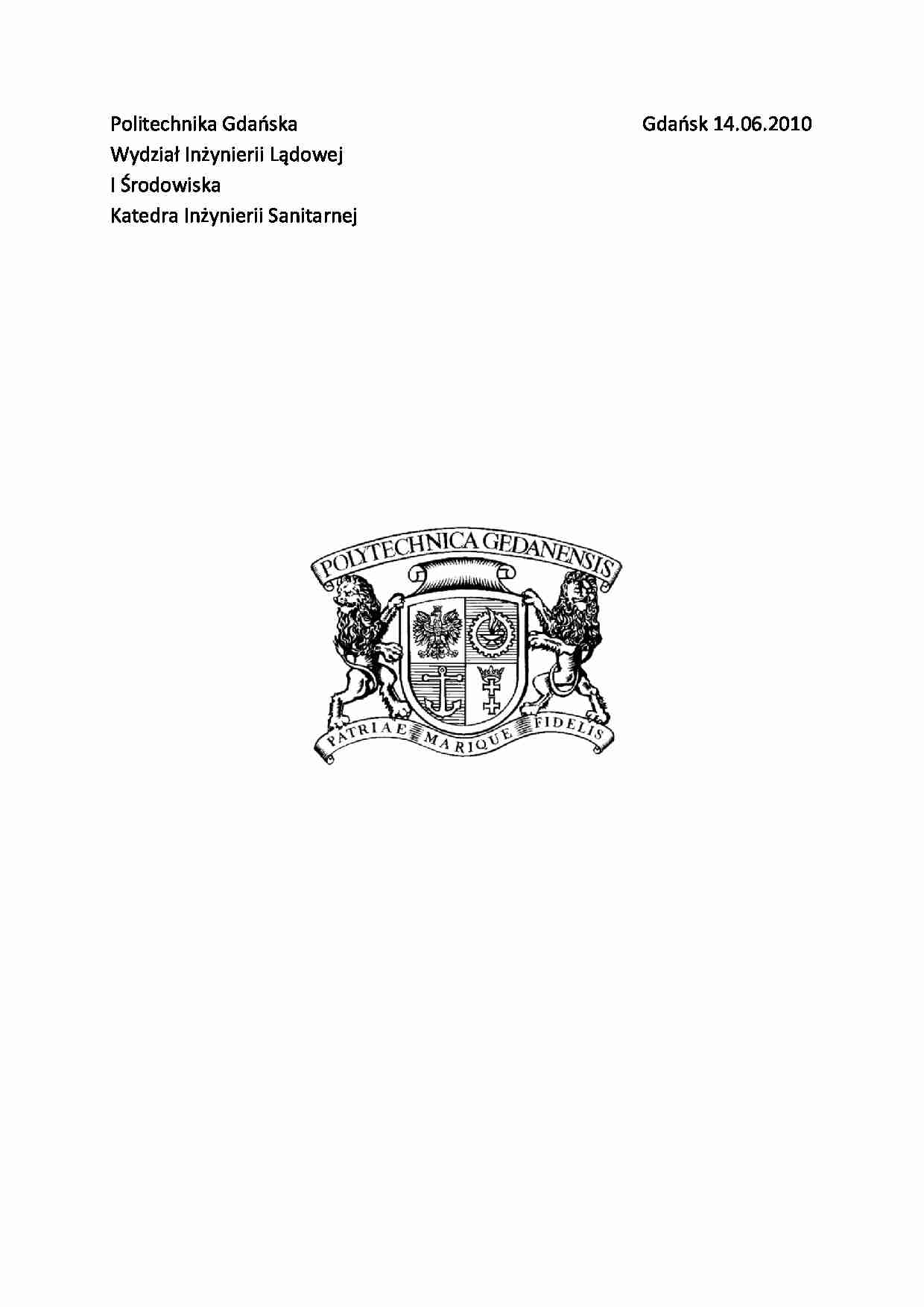

Politechnika Gdaoska Gdaosk 14.06.2010 Wydział Inżynierii Lądowej I Środowiska Katedra Inżynierii Sanitarnej Spis treści: 1. Opis zagospodarowania działki……………………………………………………………1-2 2. Wyposażenie placu budowy………………………………………………………………..2-5 3. Technologia wykonania…………………………………………………………………….…5-6 4. Informacje o bezpieczeostwie i ochronie zdrowia. Plan BIOZ…………..….6-9 5. Obliczenia…………………………………………………………………..……………………10-13 6. Rys 1. Sytuacja………………………………………………………………………………………14 7. Rys 2. Elewacja frontowa………………………………………………………………………15 8. Rys 3. Elewacja tylnia……………………………………………………………………………16 9. Rys 4. Elewacja boczna – prawa……………………………………………………………17 10. Rys 5. Elewacja boczna – lewa……………………………………………………………..18 11. Rys 6. Rzut domu z góry……………………………………………………………………….19 12. Rys 7. Plac budowy………………………………………………………………………………20 13. Modelowanie przebiegu prac………………………………………………..…………….21 14. Harmonogram prac……………………………………………………………………………..22 15. Rys 8. Sied zależnościowa…………………………………………………………………….23 16. Wykres zatrudnienia……………………………………………………………………………24 1. Opis zagospodarowania działki 1.1 Opis działki i jej lokalizacja Działka nr 168/23 położona jest przy ulicy Spokojnej w dzielnicy Trzy Lipy w Gdaosku, na terenie przeznaczonym do zabudowy jednorodzinnej. Działka ma kształt kwadratu o wymiarach 50x50 metra, co daje powierzchnię użytkową w wysokości 2500m 2. Od strony wschodniej i południowej otoczona jest innymi
(…)
… się z ulicą Spokojną od strony zachodniej. Budynek
mieszkalny, spełnia wymogi odnośnie dopuszczalnych atestów na materiały
użyte do budowy.
1.3 Komunikacja
Na terenie działki budowlanej, przewidziano jedną drogę tymczasową,
dwukierunkową o szerokości 8 metrów i długości 44 metrów. Stanowi ona
zarówno miejsce parkingowe dla maszyn wykorzystywanych podczas prac
budowlanych, jak i pełni rolę drogi ewakuacyjnej…
… 1,25 metra,
wysokośd 2 metry.
Instalacja wody, podłączonej bezpośrednio do sieci wodociągowej
przebiegającej po zachodniej stronie działki
Montaż bramy wjazdowej na plac budowy. Szerokośd bramy 8 metrów,
wysokośd 2 metry.
Wykonywanie ogrodzenia wokół działki, o długości 375 metrów i
wysokości 2 metrów
Instalacja sieci elektrycznej na terenie działki budowlanej, w której skład
oprócz przewodów wchodzi skrzynka energetyczna oraz 2 słupy
oświetleniowe. Podłączenie wykonane od zachodniej strony działki,
wzdłuż której przebiega sied energetyczna.
2. Wyposażenie placu budowy
2.1 Budynki kontenerowe
Pomieszczenie kierownictwa budowy
Magazyn budowy
Jadalnia
Szatnia (przebieralnia)
Umywalnia
2x przenośne WC
15m2
10m2
36m2
10m2
10m2
2 x 6m2
RAZEM: 93m2
2.2 Personel
Kierownik budowy…
… fundamentowa – betonowa o wymiarach: powierzchni 230 m2 i grubości
40 cm
Ściany zewnętrzne – tynk zewnętrzny, styropian o grubości 15 cm, beton
komórkowy o wymiarach 24 cm, tynk wewnętrzny
Ściany wewnętrzne – beton komórkowy o wymiarach 12 cm, tynk wewnętrzny
po obu stronach
Podłoga na gruncie – beton 10 cm, styropian 5 cm, beton 5cm, wykooczenie
podłogi
Strop – FERT 40, zbudowany z pustaków oraz mieszkanki…
…, o chwilowym
niezabezpieczeniu ścian pionowych
- robót na wysokościach, przy których istnieje zagrożenie upadku w dół
- prac wykonywanych przez żurawia oraz inny sprzęt mechaniczny
- montażu rusztowao
- robót spawalniczych – naświetlenie oczu, pęknięcie węża, wybuch butli
- robot w bliskiej odległości od instalacji elektrycznych (porażenie
prądem)
- pokrycia dachowego, wiążącego się z zagrożeniem upadku…
