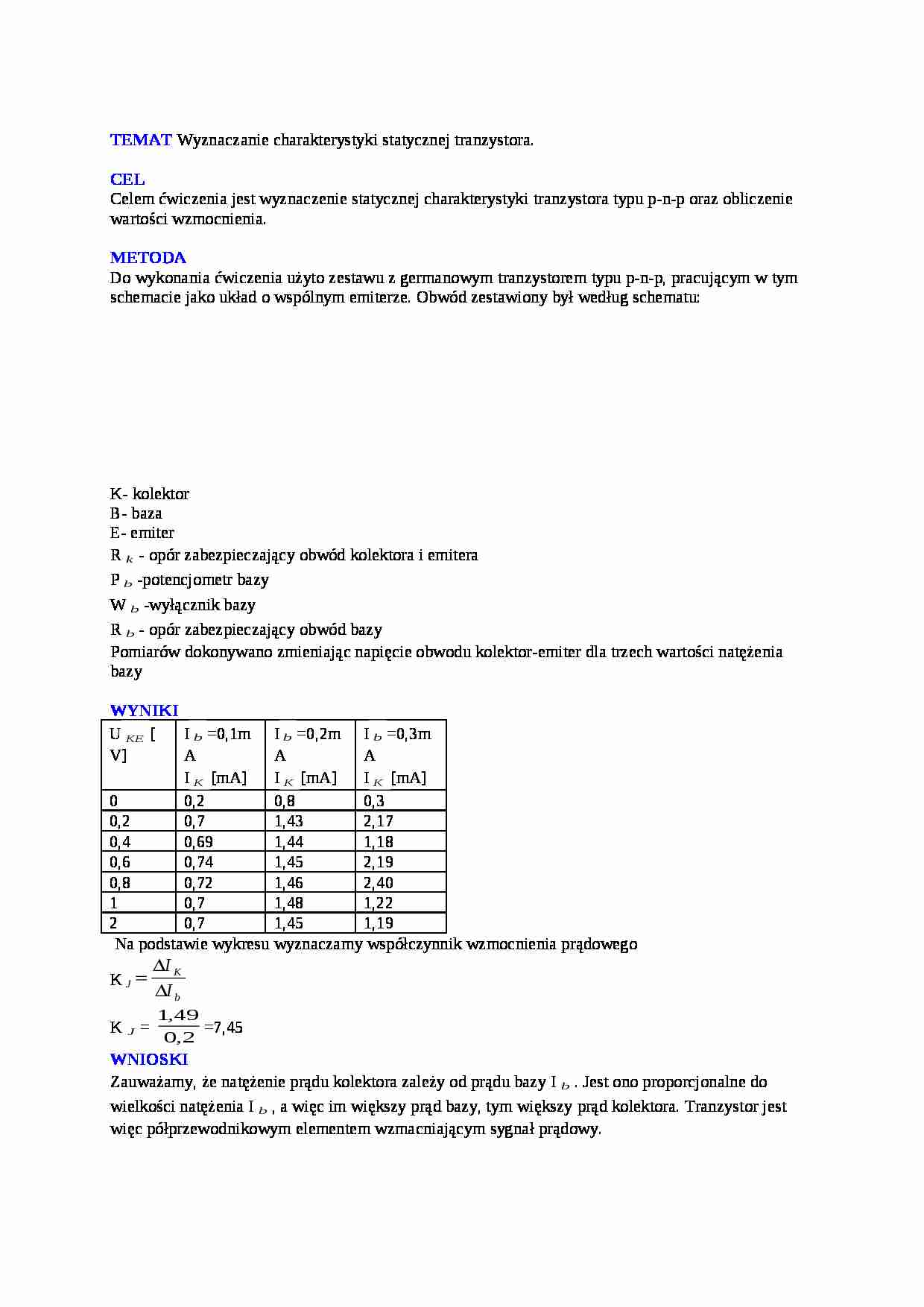

Wyznaczanie charakterystyki statycznej tranzystora. - strona 1

Fragment notatki:

TEMAT Wyznaczanie charakterystyki statycznej tranzystora.
CEL
Celem ćwiczenia jest wyznaczenie statycznej charakterystyki tranzystora typu p-n-p oraz obliczenie wartości wzmocnienia.
METODA
Do wykonania ćwiczenia użyto zestawu z germanowym tranzystorem typu p-n-p, pracującym w tym schemacie jako układ o wspólnym emiterze. Obwód zestawiony był według schematu:
K- kolektor
B- baza
E- emiter
R - opór zabezpieczający obwód kolektora i emitera
P -potencjometr bazy
W -wyłącznik bazy
R - opór zabezpieczający obwód bazy
Pomiarów dokonywano zmieniając napięcie obwodu kolektor-emiter dla trzech wartości natężenia bazy
WYNIKI
U [V]
I =0,1mA
I [mA]
I =0,2mA
I [mA]
I =0,3mA
I [mA]
0
0,2
0,8
0,3
0,2
0,7
1,43
2,17
0,4
0,69
1,44
1,18
0,6
0,74
1,45
2,19
0,8
0,72
1,46
2,40
1
0,7
1,48
1,22
2
0,7
1,45
1,19
Na podstawie wykresu wyznaczamy współczynnik wzmocnienia prądowego
K K = =7,45
WNIOSKI
Zauważamy, że natężenie prądu kolektora zależy od prądu bazy I . Jest ono proporcjonalne do wielkości natężenia I , a więc im większy prąd bazy, tym większy prąd kolektora. Tranzystor jest więc półprzewodnikowym elementem wzmacniającym sygnał prądowy.
... zobacz całą notatkę
