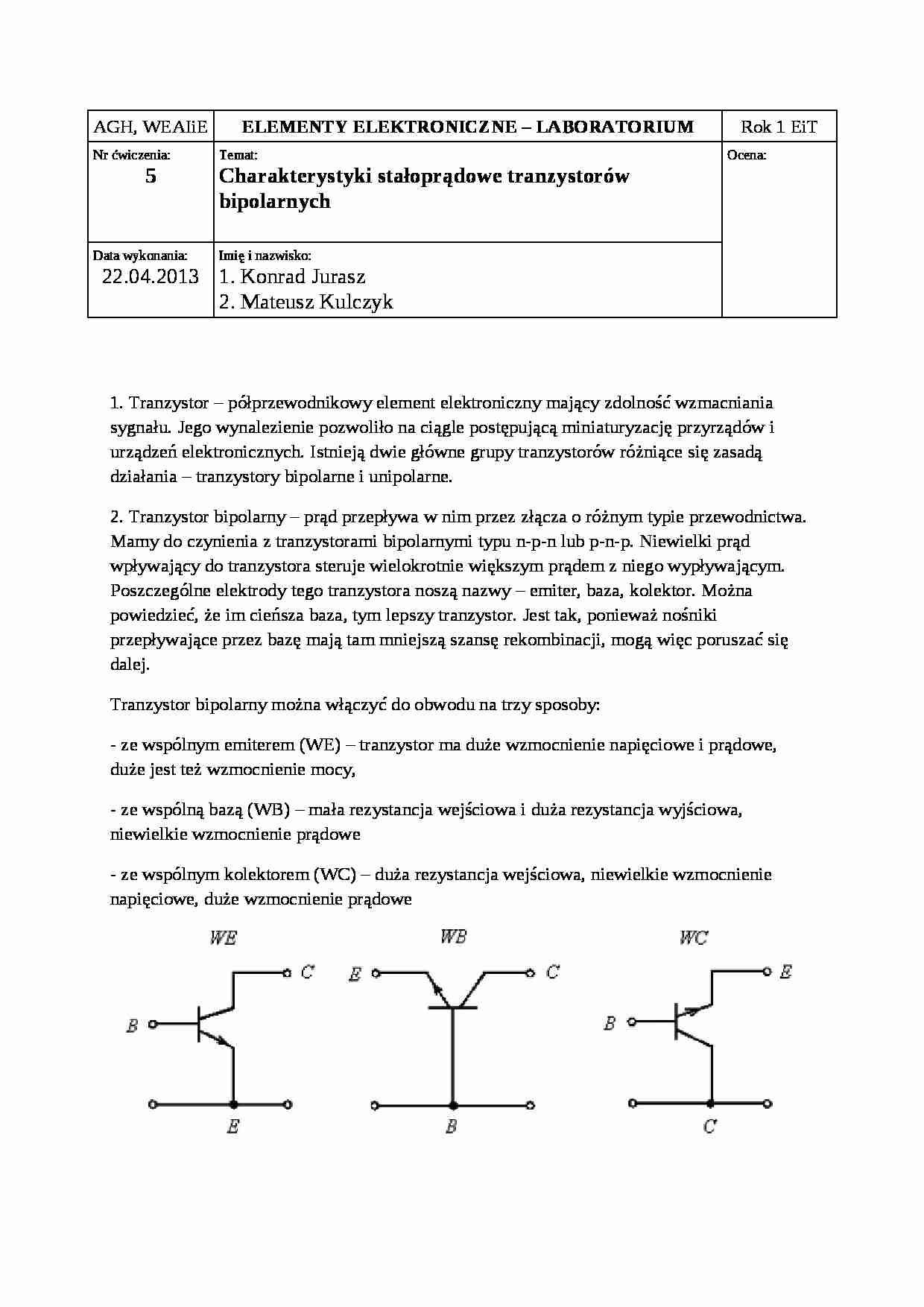

Charakterystyki stałoprądowe tranzystorów bipolarnych - strona 1 Charakterystyki stałoprądowe tranzystorów bipolarnych - strona 2

Fragment notatki:

AGH, WEAIiE
ELEMENTY ELEKTRONICZNE - LABORATORIUM
Rok 1 EiT
Nr ćwiczenia:
5
Temat:
Charakterystyki stałoprądowe tranzystorów bipolarnych
Ocena:
Data wykonania:
22.04.2013
Imię i nazwisko:
1. Konrad Jurasz
2. Mateusz Kulczyk
1. Tranzystor - półprzewodnikowy element elektroniczny mający zdolność wzmacniania sygnału. Jego wynalezienie pozwoliło na ciągle postępującą miniaturyzację przyrządów i urządzeń elektronicznych. Istnieją dwie główne grupy tranzystorów różniące się zasadą działania - tranzystory bipolarne i unipolarne.
2. Tranzystor bipolarny - prąd przepływa w nim przez złącza o różnym typie przewodnictwa. Mamy do czynienia z tranzystorami bipolarnymi typu n-p-n lub p-n-p. Niewielki prąd wpływający do tranzystora steruje wielokrotnie większym prądem z niego wypływającym. Poszczególne elektrody tego tranzystora noszą nazwy - emiter, baza, kolektor. Można powiedzieć, że im cieńsza baza, tym lepszy tranzystor. Jest tak, ponieważ nośniki przepływające przez bazę mają tam mniejszą szansę rekombinacji, mogą więc poruszać się dalej. Tranzystor bipolarny można włączyć do obwodu na trzy sposoby:
- ze wspólnym emiterem (WE) - tranzystor ma duże wzmocnienie napięciowe i prądowe, duże jest też wzmocnienie mocy,
- ze wspólną bazą (WB) - mała rezystancja wejściowa i duża rezystancja wyjściowa, niewielkie wzmocnienie prądowe
- ze wspólnym kolektorem (WC) - duża rezystancja wejściowa, niewielkie wzmocnienie napięciowe, duże wzmocnienie prądowe
W zależności od polaryzacji złączy - kolektorowego i emiterowego, możemy wyróżnić następujące stany pracy tranzystora bipolarnego:
- aktywny przewodzenia - złącze emiterowe jest spolaryzowane przewodząco, a złącze kolektorowe zaporowo
- nasycenia - oba złącza spolaryzowane są w kierunku przewodzenia
- zatkania - oba złącza spolaryzowane są w kierunku zaporowym
- inwersyjny przewodzenia - złącze emiterowe jest spolaryzowane zaporowo, a złącze kolektorowe przewodząco
