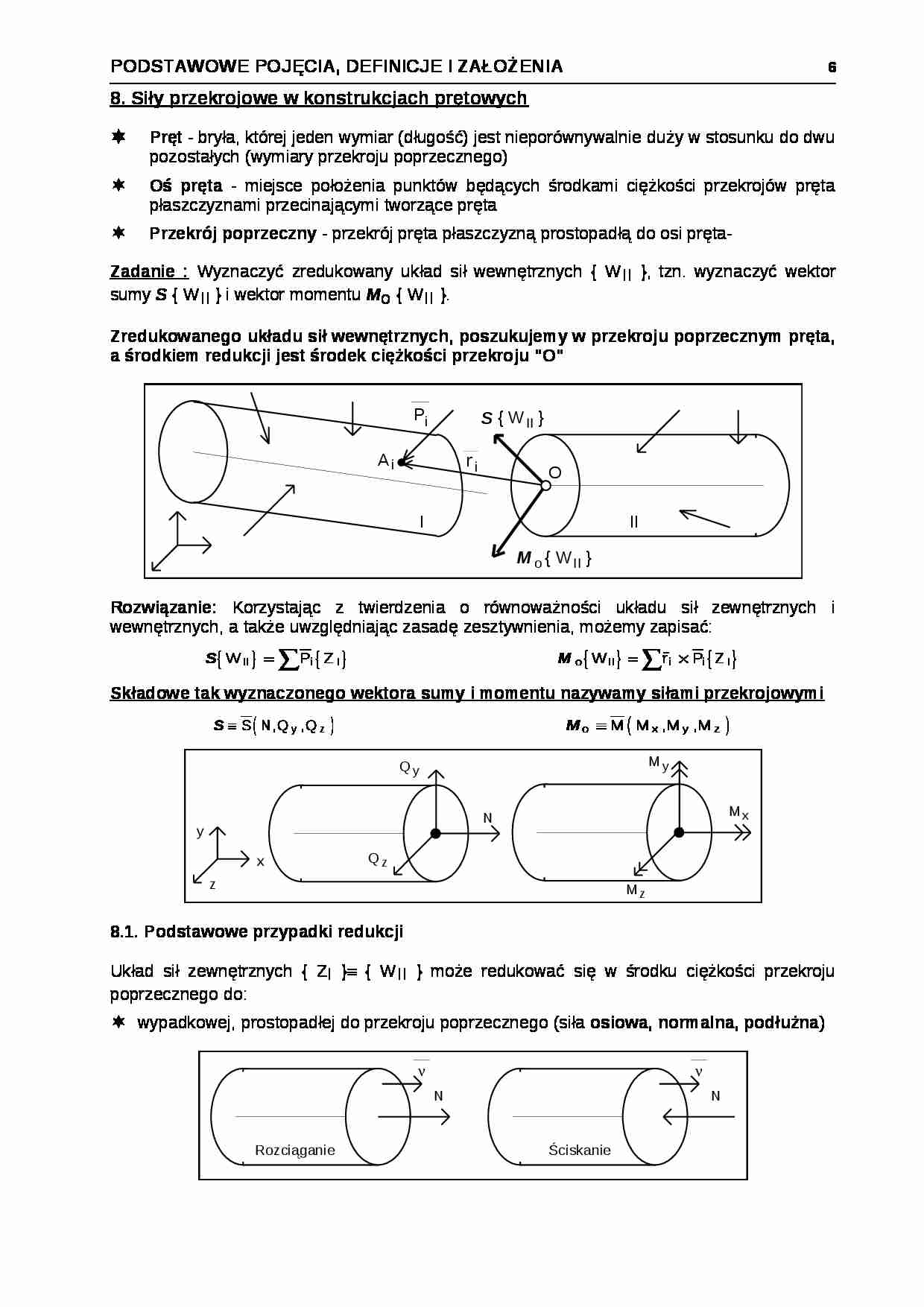

Składowe tak wyznaczonego wektora sumy i momentu nazywamy siłami przekrojowymi 8.1. Podstawowe przypadki redukcji Układ sił zewnętrznych { ZI } { WII } może redukować się w środku ciężkości przekroju poprzecznego do:
wypadkowej, prostopadłej do przekroju poprzecznego (siła osiowa, normalna, podłużna )

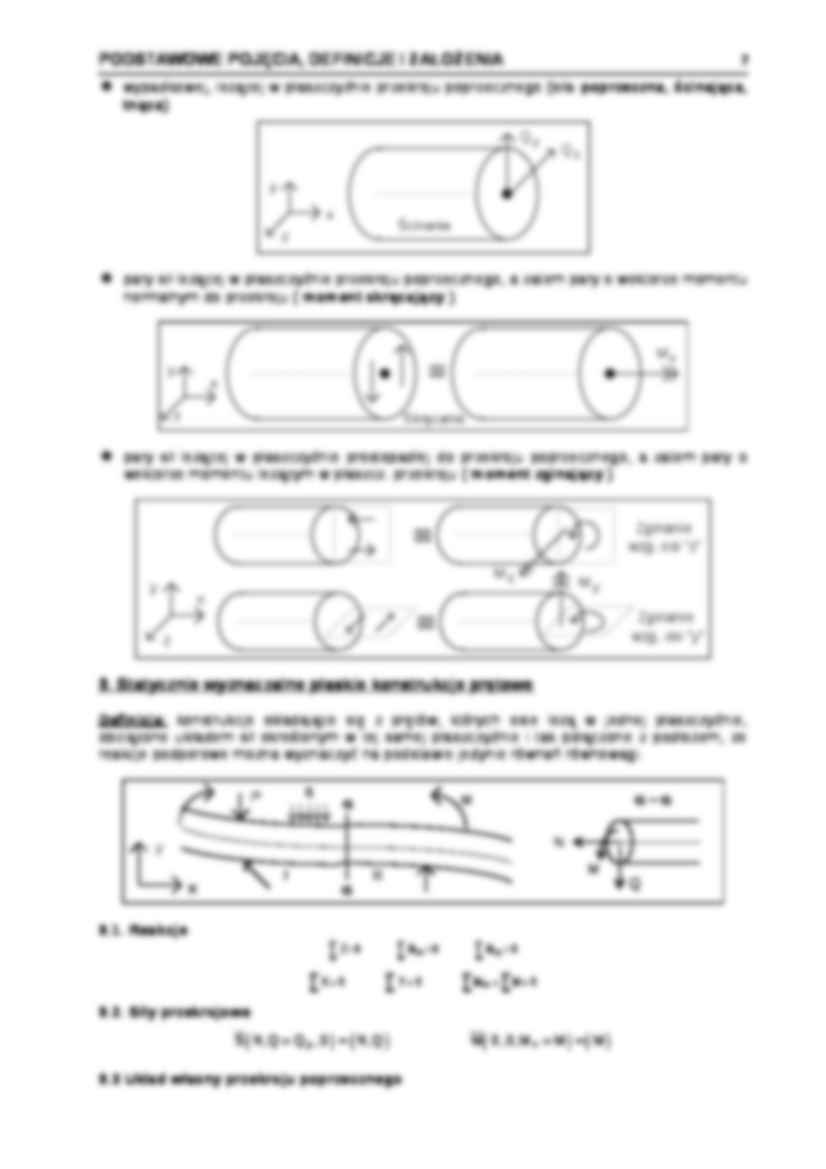

wypadkowej, leżącej w płaszczyźnie przekroju poprzecznego (siła poprzeczna, ścinająca, tnąca )
pary sił leżącej w płaszczyźnie przekroju poprzecznego, a zatem pary o wektorze momentu normalnym do przekroju ( moment skręcający )
pary sił leżącej w płaszczyźnie prostopadłej do przekroju poprzecznego, a zatem pary o wektorze momentu leżącym w płaszcz. przekroju ( moment zginający )
9. Statycznie wyznaczalne płaskie konstrukcje prętowe Definicja: konstrukcje składające się z prętów, których osie leżą w jednej płaszczyźnie, obciążone układem sił określonym w tej samej płaszczyźnie i tak połączone z podłożem, że reakcje podporowe można wyznaczyć na podstawie jedynie równań równowagi.

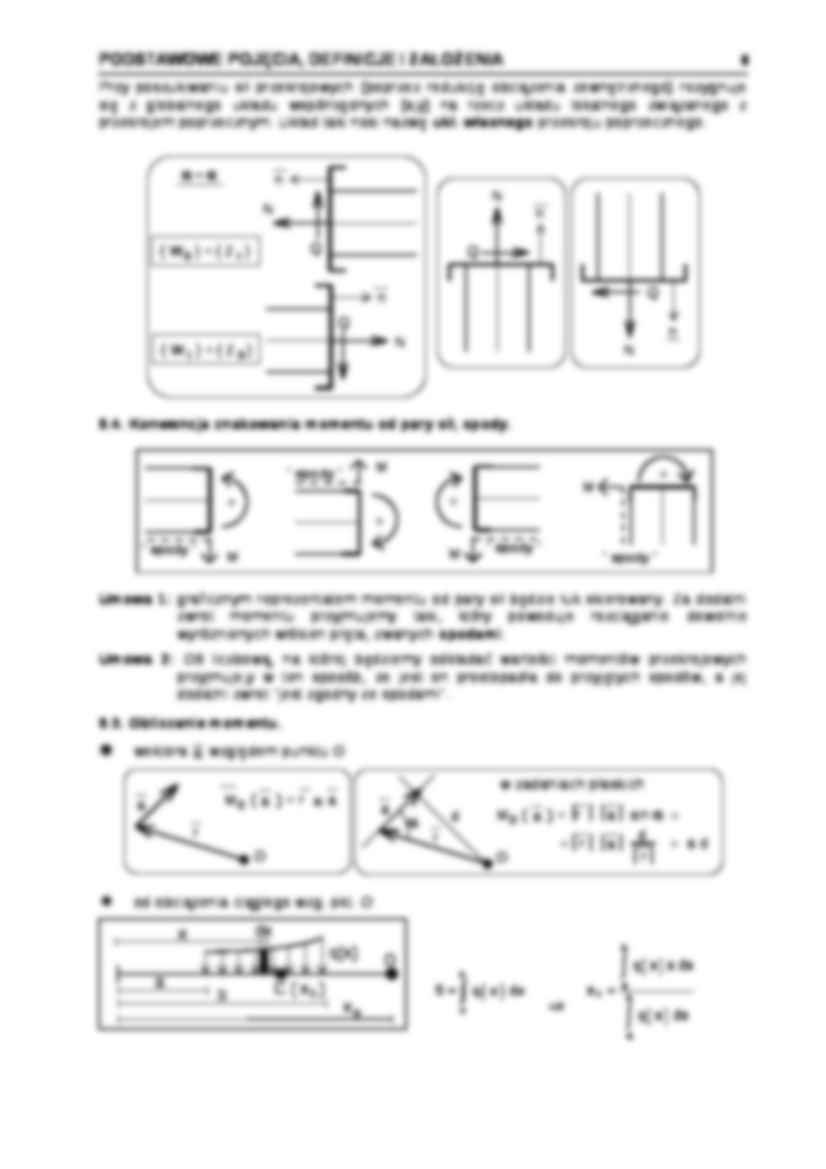

9.1. Reakcje 9.2. Siły przekrojowe 9.3 Układ własny przekroju poprzecznego Przy poszukiwaniu sił przekrojowych (poprzez redukcję obciążenia zewnętrznego) rezygnuje się z globalnego układu współrzędnych (x,y) na rzecz układu lokalnego związanego z przekrojem poprzecznym. Układ taki nosi nazwę ukł. własnego przekroju poprzecznego. 9.4. Konwencja znakowania momentu od pary sił, spody. Umowa 1: graficznym reprezentatem momentu od pary sił będzie łuk skierowany. Za dodatni zwrot momentu przyjmujemy taki, który powoduje rozciąganie dowolnie wyróżnionych włókien pręta, zwanych
(…)
… : Wyznaczyć zredukowany układ sił wewnętrznych { WII }, tzn. wyznaczyć wektor sumy S { WII } i wektor momentu Mo { WII }.
Zredukowanego układu sił wewnętrznych, poszukujemy w przekroju poprzecznym pręta, a środkiem redukcji jest środek ciężkości przekroju "O"
Rozwiązanie: Korzystając z twierdzenia o równoważności układu sił zewnętrznych i wewnętrznych, a także uwzględniając zasadę zesztywnienia, możemy…
…
- punkty przyłożenia obciążenia: B, G, I
- początek i koniec obciążenia ciągłego: D, E
- miejsca zmiany geometrii pręta i punkty nieciągłości: H
Przedziały charakterystyczne - przedziały położone między pkt. charakteryst.
11. Zależności różniczkowe dla pręta prostego
Definicja: pręt prosty to pręt, którego oś jest linią prostą.
Wnioski:
1. jeżeli q=0 to wykres funkcji Q(x) jest stały, a funkcji M(x…
