Fragment notatki:

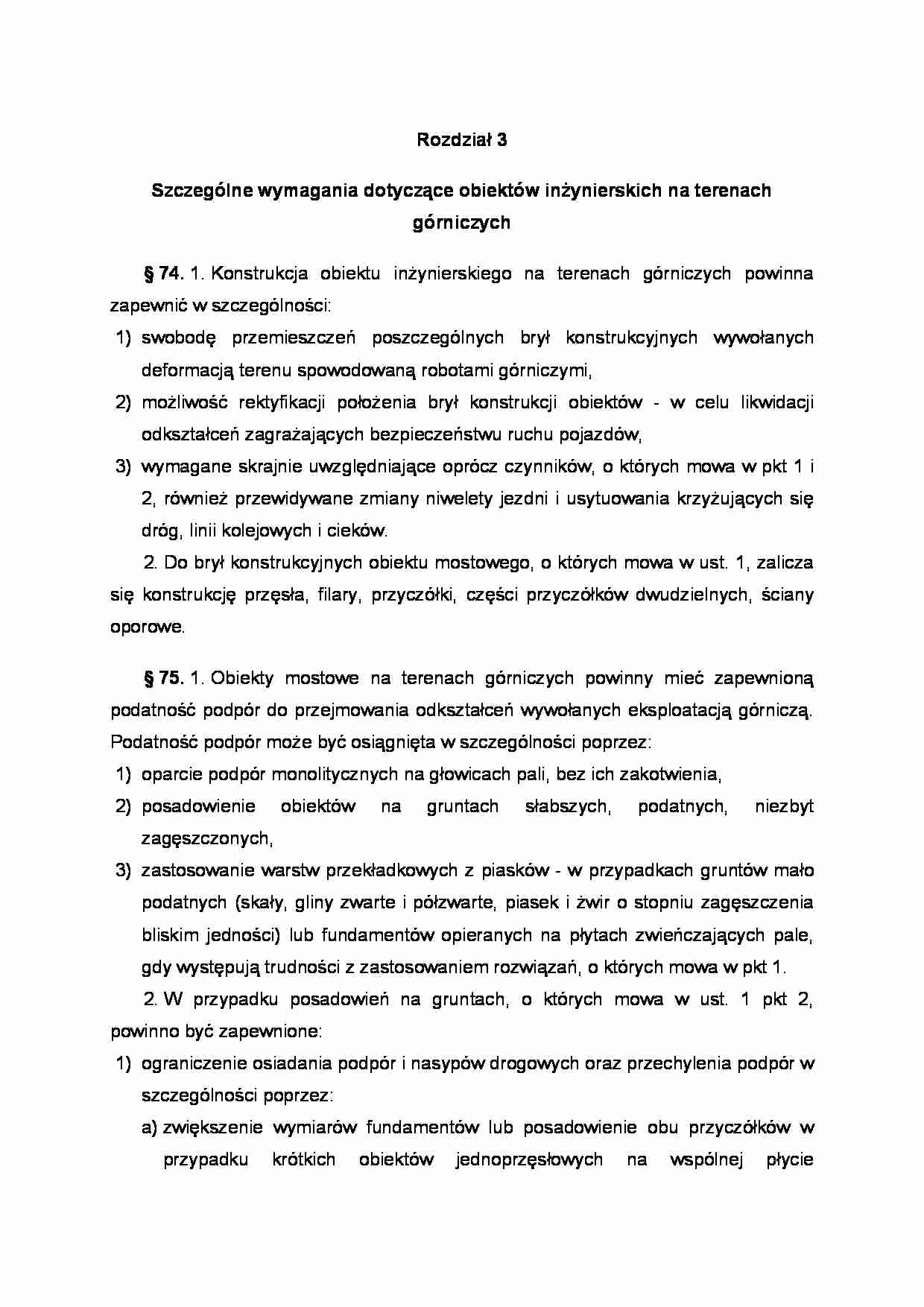

Rozdział 3 Szczególne wymagania dotyczące obiektów inżynierskich na terenach górniczych § 74.  1. Konstrukcja obiektu inżynierskiego na terenach górniczych powinna zapewnić w szczególności:
1) swobodę przemieszczeń poszczególnych brył konstrukcyjnych wywołanych deformacją terenu spowodowaną robotami górniczymi,
2) możliwość rektyfikacji położenia brył konstrukcji obiektów - w celu likwidacji odkształceń zagrażających bezpieczeństwu ruchu pojazdów,
3) wymagane skrajnie uwzględniające oprócz czynników, o których mowa w pkt 1 i 2, również przewidywane zmiany niwelety jezdni i usytuowania krzyżujących się dróg, linii kolejowych i cieków.
2. Do brył konstrukcyjnych obiektu mostowego, o których mowa w ust. 1, zalicza się konstrukcję przęsła, filary, przyczółki, części przyczółków dwudzielnych, ściany oporowe. § 75.  1. Obiekty mostowe na terenach górniczych powinny mieć zapewnioną podatność podpór do przejmowania odkształceń wywołanych eksploatacją górniczą. Podatność podpór może być osiągnięta w szczególności poprzez:
1) oparcie podpór monolitycznych na głowicach pali, bez ich zakotwienia,
2) posadowienie obiektów na gruntach słabszych, podatnych, niezbyt zagęszczonych,
3) zastosowanie warstw przekładkowych z piasków - w przypadkach gruntów mało podatnych (skały, gliny zwarte i półzwarte, piasek i żwir o stopniu zagęszczenia bliskim jedności) lub fundamentów opieranych na płytach zwieńczających pale, gdy występują trudności z zastosowaniem rozwiązań, o których mowa w pkt 1.
2. W przypadku posadowień na gruntach, o których mowa w ust. 1 pkt 2, powinno być zapewnione:
1) ograniczenie osiadania podpór i nasypów drogowych oraz przechylenia podpór w szczególności poprzez:
a) zwiększenie wymiarów fundamentów lub posadowienie obu przyczółków w przypadku krótkich obiektów jednoprzęsłowych na wspólnej płycie fundamentowej,
b) uprzednie lub równoczesne wykonanie nasypów z budową podpór,
c) wzmocnienie podłoża za pomocą pali piaskowych,
d) zwiększenie zagłębienia fundamentów,
2) oparcie przęseł na łożyskach po wystąpieniu osiadań podpór, wywołanych ciężarem własnym podpór i ustroju nośnego oraz nasypów,
3. Wartości uogólnionych przemieszczeń od ciężaru własnego konstrukcji, o których mowa w ust. 2 pkt 1, nie powinny być:
1) większe niż 0,2 m - dla średnich osiadań podstawy fundamentu,
2) większe niż 0,01 rad - dla kąta obrotu podpory lub poszczególnych wydzielonych jej części.
4. Warstwy przekładkowe, o których mowa w ust. 1 pkt 3, powinny mieć grubość nie mniejszą niż 0,5 m i być wykonane z piasków średnioziarnistych o wskaźniku zagęszczenia nie większym niż 0,85.

(…)

… możliwości prostopadle do osi podłużnej obiektu.
§ 77. 1. Powinno się dążyć do tego, aby ustroje nośne obiektów mostowych na terenach górniczych były przewidziane jako wolnopodparte, a układ łożysk zapewniał swobodę przemieszczeń przęsła.
2. Dopuszcza się zastosowanie ustrojów nośnych ciągłych, z zastrzeżeniem ust. 3, pod warunkiem przygotowania konstrukcji do:
1) przejęcia sił wywołanych dostosowywaniem się konstrukcji do odkształceń podłoża gruntowego, 2) zabezpieczenia przerw dylatacyjnych odpowiednimi przykryciami,
3) zmiennych warunków podparcia na łożyskach, 4) rektyfikacji przęseł.
3. Nie dopuszcza się projektowania kratowych ustrojów nośnych ciągłych.
§ 78. Konstrukcja obiektu mostowego na terenach górniczych powinna być w szczególności:
1) przygotowana do ustawienia konstrukcji pomocniczych i sprzętu…
... zobacz całą notatkę
