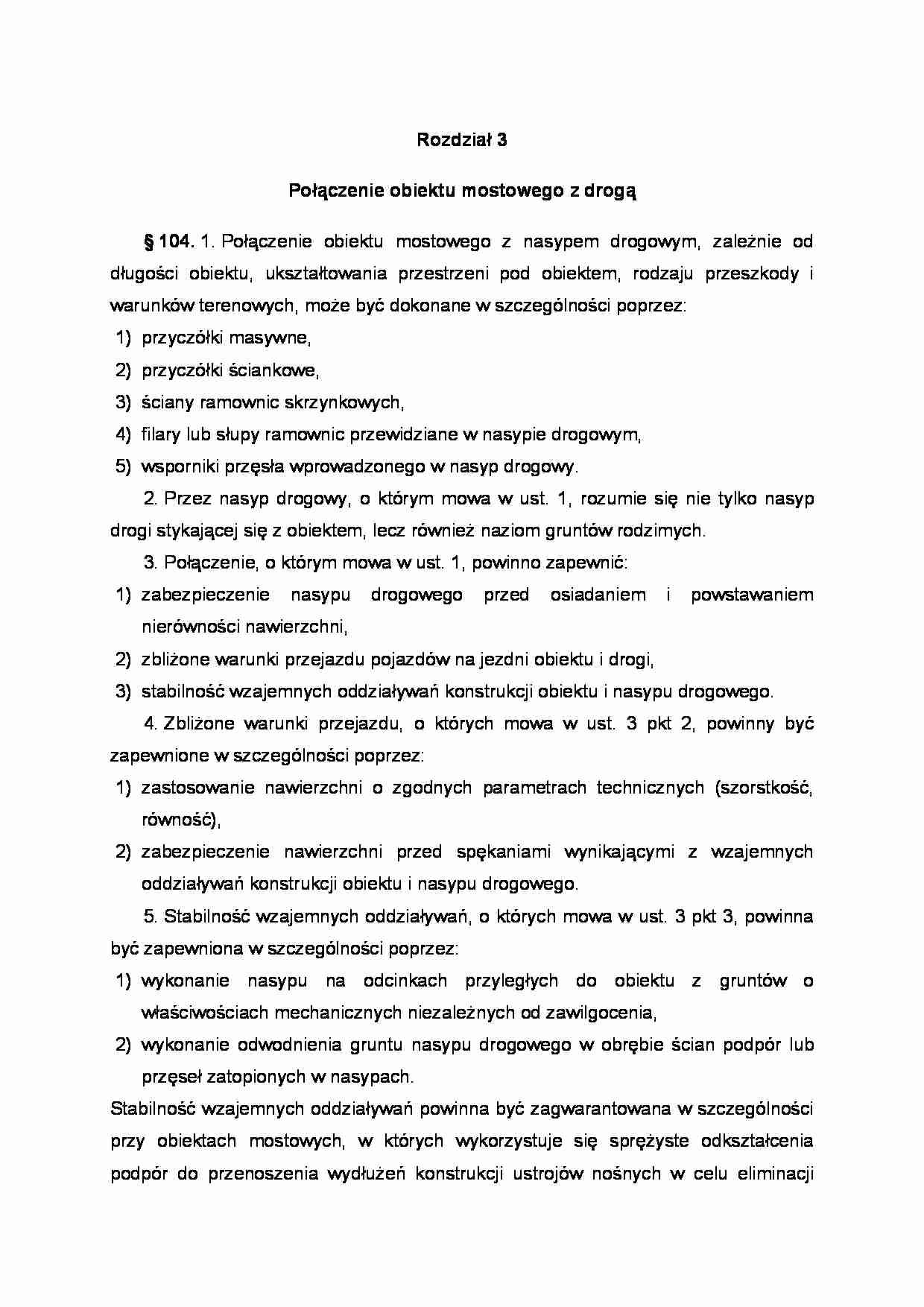

Połączenie obiektu mostowego z drogą - strona 1 Połączenie obiektu mostowego z drogą - strona 2 Połączenie obiektu mostowego z drogą - strona 3

Fragment notatki:

Rozdział 3 Połączenie obiektu mostowego z drogą § 104.  1. Połączenie obiektu mostowego z nasypem drogowym, zależnie od długości obiektu, ukształtowania przestrzeni pod obiektem, rodzaju przeszkody i warunków terenowych, może być dokonane w szczególności poprzez:
1) przyczółki masywne, 2) przyczółki ściankowe,
3) ściany ramownic skrzynkowych,
4) filary lub słupy ramownic przewidziane w nasypie drogowym,
5) wsporniki przęsła wprowadzonego w nasyp drogowy.
2. Przez nasyp drogowy, o którym mowa w ust. 1, rozumie się nie tylko nasyp drogi stykającej się z obiektem, lecz również naziom gruntów rodzimych.
3. Połączenie, o którym mowa w ust. 1, powinno zapewnić:
1) zabezpieczenie nasypu drogowego przed osiadaniem i powstawaniem nierówności nawierzchni, 2) zbliżone warunki przejazdu pojazdów na jezdni obiektu i drogi,
3) stabilność wzajemnych oddziaływań konstrukcji obiektu i nasypu drogowego.
4. Zbliżone warunki przejazdu, o których mowa w ust. 3 pkt 2, powinny być zapewnione w szczególności poprzez:
1) zastosowanie nawierzchni o zgodnych parametrach technicznych (szorstkość, równość),
2) zabezpieczenie nawierzchni przed spękaniami wynikającymi z wzajemnych oddziaływań konstrukcji obiektu i nasypu drogowego.
5. Stabilność wzajemnych oddziaływań, o których mowa w ust. 3 pkt 3, powinna być zapewniona w szczególności poprzez:
1) wykonanie nasypu na odcinkach przyległych do obiektu z gruntów o właściwościach mechanicznych niezależnych od zawilgocenia,
2) wykonanie odwodnienia gruntu nasypu drogowego w obrębie ścian podpór lub przęseł zatopionych w nasypach.
Stabilność wzajemnych oddziaływań powinna być zagwarantowana w szczególności przy obiektach mostowych, w których wykorzystuje się sprężyste odkształcenia podpór do przenoszenia wydłużeń konstrukcji ustrojów nośnych w celu eliminacji łożysk przesuwnych. § 105.  1. Przyczółki masywne powinny być zastosowane, gdy istnieje konieczność stworzenia określonego kształtu przestrzeni pod obiektem narzuconego przez przeszkodę, zwłaszcza przez rzekę, drogę, linię kolejową, i zachodzi w szczególności potrzeba:
1) wykorzystania masy przyczółka lub spoczywającego na nim gruntu do regulacji sił wewnętrznych w konstrukcji obiektu,
2) uzyskania stabilnych punktów podparcia dla przęsła,
3) wypełnienia przerw dylatacyjnych między przęsłem a nasypem za pomocą urządzeń dylatacyjnych - gdy przewidywane są znaczne i szybko występujące przemieszczenia końca przęsła,
4) wykonania pomieszczeń dla urządzeń obcych przechodzących przez obiekt,
5) zapewnienia swobody przemieszczeń poszczególnych brył konstrukcyjnych obiektów na terenach górniczych,


(…)

… nie mniej niż 1 m na poziomie płaszczyzny ścięcia stożka, wyznaczonym górną powierzchnią nasypu.
3. Podstawa stożka nasypu powinna być odsunięta od przedniej powierzchni ściany czołowej na odległość nie mniejszą niż 0,5 m w kierunku nasypu.
4. Tworząca stożka nasypu powinna być odsunięta na odległość nie mniejszą niż 0,5 m od tylnej krawędzi nieosłoniętej ławy podłożyskowej skrajnej podpory.
5…
… przyczółków dwudzielnych, w których:
1) część przednia przenosi obciążenia przęsła, 2) część tylna przenosi oddziaływania naziomu,
3) nie ma ścian bocznych równoległych do osi podłużnej obiektu,
pod warunkiem spełnienia odpowiednio wymagań określonych w ust. 2 pkt 2.
§ 106. 1. Przyczółki ściankowe mogą być zastosowane, z zastrzeżeniem ust. 2, w szczególności gdy istnieje konieczność stworzenia określonego…
… dna w korycie rzeki są niewielkie.
2. Przyczółki ściankowe nie powinny być zastosowane na terenach górniczych.
§ 107. 1. Ramownice skrzynkowe powinny być zastosowane w szczególności, gdy istnieje konieczność stworzenia określonego kształtu przestrzeni pod obiektem, narzuconego przez przeszkodę, i zachodzi potrzeba wykorzystania płyty dolnej ramownicy do przeniesienia nacisków na grunt w przypadku…
… A, S i GP,
2) ścianka nadłożyskowa oczepu zwieńczającego filar osadzony w nasypie - którą dopuszcza się dla obiektów w ciągu dróg klas G, Z, L i D,
3) skrajna poprzecznica przęsła - którą dopuszcza się dla obiektów w ciągu dróg klas Z, L i D.
3. Ścianę boczną może stanowić w szczególności: 1) wolno stojąca ściana oporowa - która wymagana jest dla obiektów w ciągu dróg klas A i S,
2) skrzydło…
