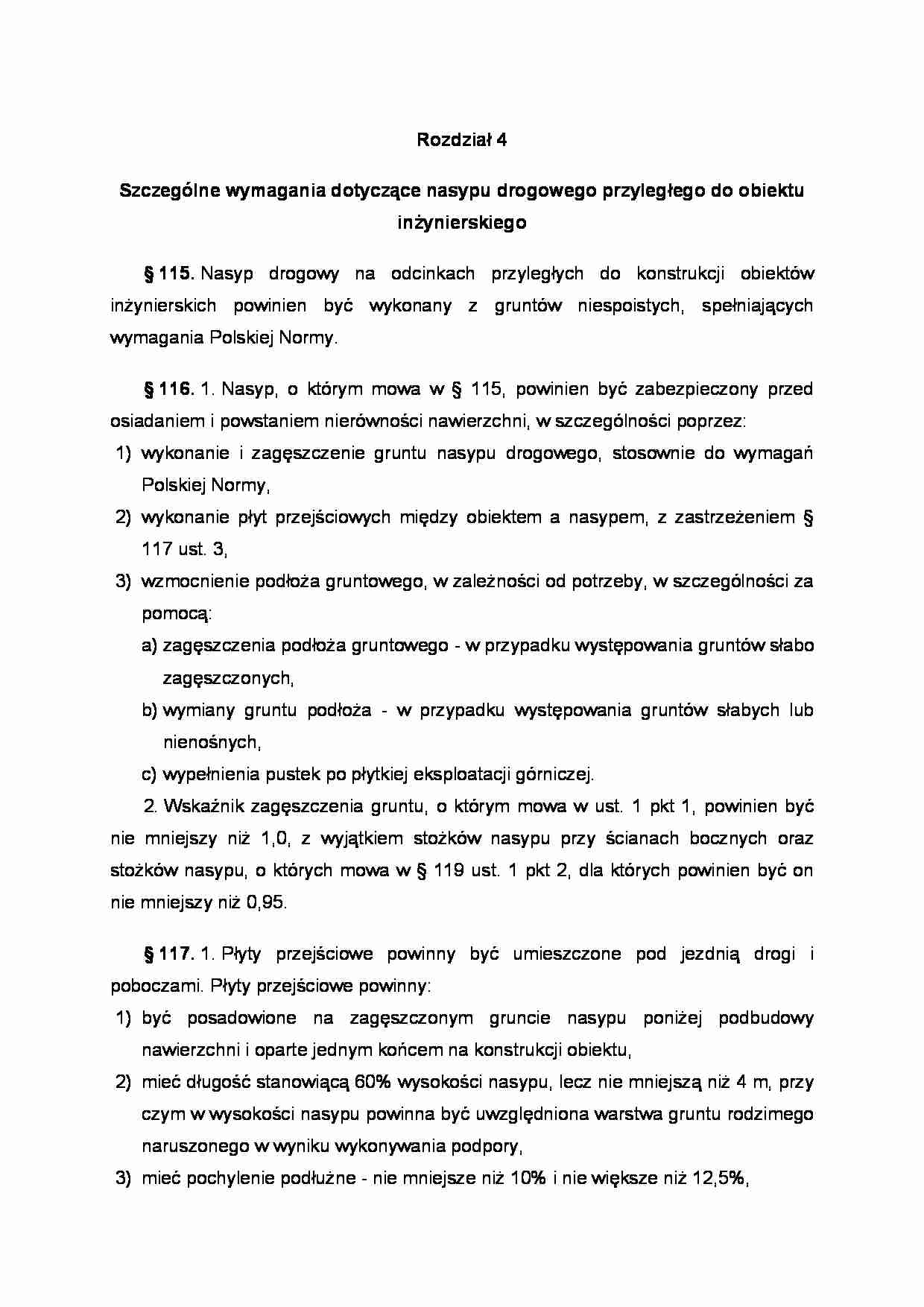

Wymagania  nasypu drogowego przyległego do obiektu inżynierskiego - strona 1 Wymagania  nasypu drogowego przyległego do obiektu inżynierskiego - strona 2 Wymagania  nasypu drogowego przyległego do obiektu inżynierskiego - strona 3

Fragment notatki:

Rozdział 4 Szczególne wymagania dotyczące nasypu drogowego przyległego do obiektu inżynierskiego § 115.  Nasyp drogowy na odcinkach przyległych do konstrukcji obiektów inżynierskich powinien być wykonany z gruntów niespoistych, spełniających wymagania Polskiej Normy. § 116.  1. Nasyp, o którym mowa w § 115, powinien być zabezpieczony przed osiadaniem i powstaniem nierówności nawierzchni, w szczególności poprzez:
1) wykonanie i zagęszczenie gruntu nasypu drogowego, stosownie do wymagań Polskiej Normy,
2) wykonanie płyt przejściowych między obiektem a nasypem, z zastrzeżeniem § 117 ust. 3,
3) wzmocnienie podłoża gruntowego, w zależności od potrzeby, w szczególności za pomocą:
a) zagęszczenia podłoża gruntowego - w przypadku występowania gruntów słabo zagęszczonych,
b) wymiany gruntu podłoża - w przypadku występowania gruntów słabych lub nienośnych,
c) wypełnienia pustek po płytkiej eksploatacji górniczej.
2. Wskaźnik zagęszczenia gruntu, o którym mowa w ust. 1 pkt 1, powinien być nie mniejszy niż 1,0, z wyjątkiem stożków nasypu przy ścianach bocznych oraz stożków nasypu, o których mowa w § 119 ust. 1 pkt 2, dla których powinien być on nie mniejszy niż 0,95. § 117.  1. Płyty przejściowe powinny być umieszczone pod jezdnią drogi i poboczami. Płyty przejściowe powinny:
1) być posadowione na zagęszczonym gruncie nasypu poniżej podbudowy nawierzchni i oparte jednym końcem na konstrukcji obiektu,
2) mieć długość stanowiącą 60% wysokości nasypu, lecz nie mniejszą niż 4 m, przy czym w wysokości nasypu powinna być uwzględniona warstwa gruntu rodzimego naruszonego w wyniku wykonywania podpory,
3) mieć pochylenie podłużne - nie mniejsze niż 10% i nie większe niż 12,5%,
4) być przewidziane z betonu zbrojonego klasy nie mniejszej niż B30.
2. Dopuszcza się wykonanie płyt przejściowych z elementów prefabrykowanych, pod warunkiem zapewnienia pełnego ich przylegania do elementów, na których są oparte.
3. Dopuszcza się rezygnację z płyt przejściowych w przypadku, kiedy nasyp drogowy spoczywa na fundamencie przyczółka i jest obramowany na całej swojej wysokości ścianą przednią i obustronnymi ścianami bocznymi na odcinku odpowiadającym co najmniej długości płyty przejściowej, jaką należałoby zastosować zgodnie z wymaganiami określonymi w ust. 1 pkt 2. Sztywność ścian przedniej i bocznych powinna gwarantować wychylenie górnych krawędzi nie większe niż 0,08% ich wysokości, lecz nie większe niż 10 mm.
4. Nawierzchnia jezdni w obrębie płyt przejściowych powinna być przewidziana:
1) na podbudowie sztywnej - z wykonaniem przekładki podatnej o grubości nie mniejszej niż 5 cm między płytą przejściową a podbudową,


(…)

… drogowego zapewniające odkształcenia kątowe,
c) gładką fakturę powierzchni,
d) pokrycie nasypu w obrębie przesunięć płyty powłoką o małym współczynniku tarcia,
e) oddzielenie od podbudowy jezdni przekładką podatną z piasku - o grubości nie mniejszej niż 5 cm.
§ 118. W celu ochrony nawierzchni jezdni przed spękaniem powinny być przewidziane odpowiednie zabezpieczenia przerw dylatacyjnych między ustrojem…
… mostowego z nasypem i w zależności od potrzeb, mogą być wykonane w szczególności:
1) na ławach fundamentowych,
2) na stropach ramownic skrzynkowych,
3) jako przewarstwienia nasypu drogowego.
§ 121. Warstwy filtracyjne w zależności od ich usytuowania i rodzaju podpory bądź zakończenia przęsła mogą być wykonane w szczególności:
1) z gruntów niespoistych, tj. ze żwiru, pospółki, piasku grubo…
…, o współczynniku filtracji nie mniejszym niż 1,5 x 10-4 m/s.
§ 122. 1. Warstwa filtracyjna z gruntów, o których mowa w § 121 pkt 1, powinna mieć:
1) uziarnienie zabezpieczające przed zamuleniem cząsteczkami gruntu nasypu, zgodnie z wymaganiami Polskiej Normy, z zastrzeżeniem ust. 3,
2) grubość nie mniejszą niż 0,5 m, z zastrzeżeniem ust. 2.
2. Grubość, o której mowa w ust. 1 pkt 2, powinna być zwiększona do 1 m…
