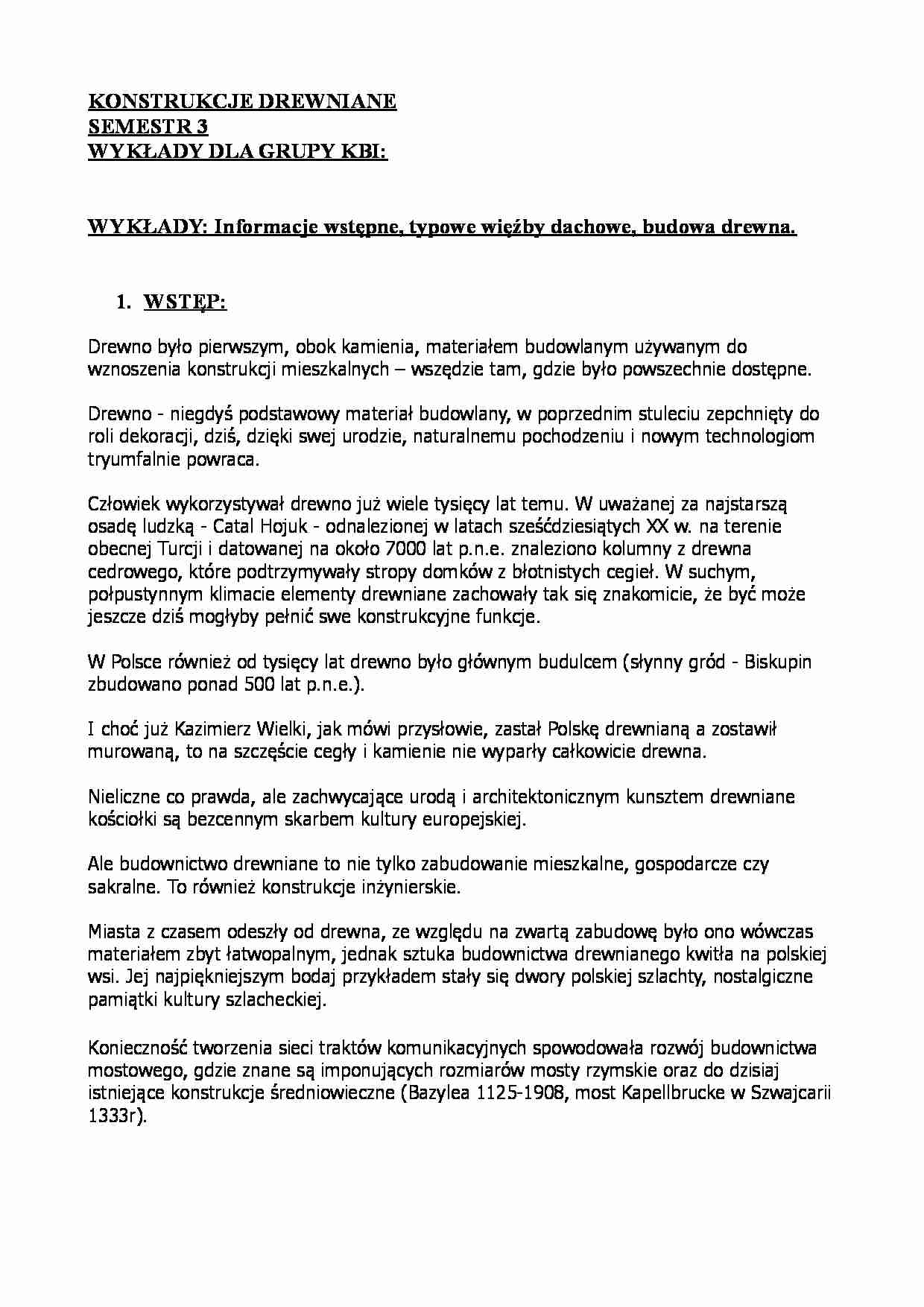

Wykłady z konstrukcji drewnianych - informacje wstępne - strona 1 Wykłady z konstrukcji drewnianych - informacje wstępne - strona 2 Wykłady z konstrukcji drewnianych - informacje wstępne - strona 3

Fragment notatki:

Kleszcze obejmują z obydwu stron krokwie i słupy i usztywniają dach w kierunkupoprzecznym. Ze słupami są łączone na wrąb pełny i śrubę, a z krokwiami na

połjaskołczy ogon, śrubę lub kołek.

Usztywnienie konstrukcji w kierunku podłużnym zapewniają miecze łączące słupy ipłatwie pośrednie. W dachach stromych czasami stosuje się dodatkowo ukośne

wiatrownice przybijane do spodu krokwi. mansardowe o płaszczyznach załamanych (rys. b),pilaste

Więźba złożona jest z dźwigarów pełnych (rozmieszczonych co 3 do 4,5 m) i wiązarów

pustych.

Wiązar pełny złożony jest z pary krokwi. pary kleszczy, słupów i ewentualnej belki

wiązarowej (gdy strop nad ostatnim piętrem jest drewniany) lub belki podwalinowej.

Wiązary puste czyli pośrednie złożone są z dwóch krokwi opartych na płatwiach

pośrednich i stopowych oraz połączonych w kalenicy, mieszane, wielopołaciowe.

Kleszcze obejmują z obydwu stron krokwie i słupy i usztywniają dach w kierunku

poprzecznym. Ze słupami są łączone na wrąb pełny i śrubę, a z krokwiami na

połjaskółczy ogon, śrubę lub kołek.

Usztywnienie konstrukcji w kierunku podłużnym zapewniają miecze łączące słupy i

płatwie pośrednie. W dachach stromych czasami stosuje się dodatkowo ukośne

wiatrownice przybijane do spodu krokwi.

DACHY WIESZAROWE:

Stosowane w zależności od rozpiętości dachu jako:

jednowieszakowe – rozpiętość 6 ÷ 8m,

jednowieszakowe z krzyżulcami – rozpiętość 8 ÷ 10m,

dwuwieszakowe – rozpiętość 10 ÷ 12m.

a) WIĄZARY JEDNOWIESZAKOWE:

Złożone są z wieszaka, ściągu, mieczy i zastrzałów oraz krokwi.

Wiązary połączone są wzajemnie płatwią kalenicową i płatwiami stopowymi, na których

bezpośrednio…

… z dwóch elementów – połączenie wykonuje się wowczas

jako nakładkowe na śruby i sworznie.

b) WIĄZARY JEDNOWIESZAKOWE Z KRZYŻULCAMI USZTYWNIAJĄCYMI:

Z uwagi na znaczną rozpiętość krokwi mają wprowadzone dodatkowe ich podparcie w

postaci płatwi pośredniej. Krzyżulce stanowią tutaj bezpośrednie podparcie płatwi

pośrednich, przekazując reakcje z nich na wieszak i dalej, poprzez zastrzały, na

przypodporowe…

…. Nachylenie połaci

powinno mieścić się w granicach 35 ÷ 60 stopni.

Krokwie pracują jako belki dwuprzęsłowe zginane i ściskane, a jętki jako pręty

ściskane. Jeśli poddasze wykorzystywane jest jako pomieszczenie mieszkalne z

sufitem w poziomie jętek, to są one usztywnione ciągłym deskowaniem, nie istnieje

zatem ryzyko ich wyboczenia. W przeciwnym wypadku korzystne jest usztywnienie

jętek…

... zobacz całą notatkę
