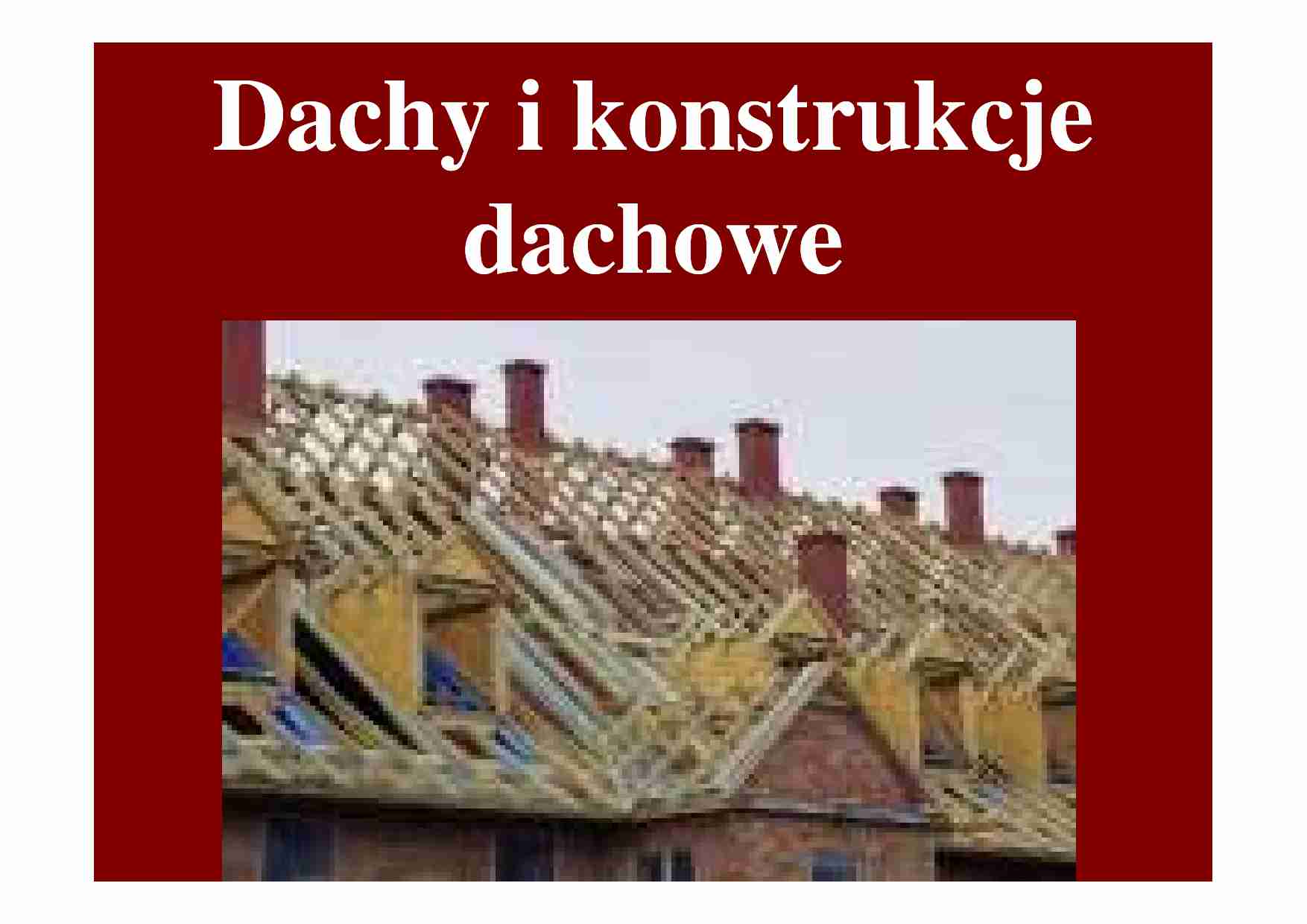

Dachy i konstrukcje dachowe - strona 1 Dachy i konstrukcje dachowe - strona 2 Dachy i konstrukcje dachowe - strona 3

Fragment notatki:

Dachy i konstrukcje  dachowe Dachy i konstrukcje dachowe •  Dach  to górna (najwyższa)  część budynku, mająca za  zadanie przekrycia i osłanianie  go przed wpływami  atmosferycznymi. Składa się z  konstrukcji nośnej, i pokrycia.  Niektóre budynki współczesne  dążą do zacierania różnicy  między dachem a  ścianą . Ustrój nośny dachu składa się najczęściej z: Konstrukcji nośnej Usztywnień przeciwwiatrowych Podkładu pod pokrycie dachu Wykonane są najczęściej z: Drewna, stali, żelbetu, blachy lub systemów  mieszanych •  Kalenica  - najwyższa część dachu  utworzona na przecięciu połaci  dachowych. Jest to tzw. kalenica główna,  w odróżnieniu od linii przecięcia skośnych  krawędzi połaci, które tworzą tzw. kalenice  narożne. •  Nazwa staropolska, pochodzi od czynności "skalania"  czyli łączenia słomy maczanej w rozrobionej glinie i  układanej na grzbiecie dachu w celu uzyskania większej  szczelności strzechy. •  Połać dachowa  - określenie  poszczególnych górnych powierzchni  dachu. Linie ograniczające połacie to: • okap - najniższa, najczęściej pozioma  krawędź połaci;  • naroże - krawędź wypukła na przecięciu  dwóch połaci, też zwana kalenicą narożną;  • kosz - krawędź wklęsła na przecięciu  • kosz - krawędź wklęsła na przecięciu dwóch połaci (linia koszowa) - ułatwia  odpływ wody z opadów atmosferycznych  najczęściej do rynny dachowej;  • krawędź szczytowa - odgraniczenie połaci  od pionowego szczytu budynku (ściany  szczytowej).  A - płaski, B - jednospadowy, C - dwuspadowy, D - trójspadowy E - czterospadowy, F - naczółkowy,  G - półszczytowy Dach uskokowy polski Dach mansardowy Brogowy               dymnikowy Dach       wielospadowy Dach tradycyjny     dwuspadowy J - wklęsły, K – pilasty - szedowy, L - dwukrzywiznowy M - namiotowy, N - rombowy, O - hełm ośmiokątny(wieżowy), P - wieżowy, R - stożkowy, S - kopulasty •  Stropodach  jest to strop nad ostatnią  kondygnacją budynku, który spełnia  jednocześnie rolę dachu; jest to dach  płaski. Cechą charakterystyczną takiego  rozwiązania jest brak doddasza. Ze  względów konstrukcyjnych i fizycznych  (czyli układ warstw) stropodachy dzielimy  (czyli układ warstw) stropodachy dzielimy na: • stropodachy wentylowane, uważane za  poprawne rozwiązanie dla budownictwa

(…)

…:
• warstwa konstrukcyjna (strop lub inny
element nośny dachu np. trapezowa
blacha fałdowa warstwa paroizolacji (nie
zawsze stosowana; wykonywana z folii lub
papy)
• warstwa termoizolacji (obecnie najczęściej
wełna mineralna, rzadziej styropian)
• warstwa pokrycia dachowego (papa)
• Stropodachy wentylowane zbudowane są z
następujących warstw:
• warstwa konstrukcyjna (zazwyczaj strop)
• warstwa paroizolacji (nie zawsze stosowana,
wymagana nad pomieszczeniami o dużym nasyceniu
powietrza parą wodną, tzw. pomieszczenia mokre;
wykonywana z folii lub papy)
• warstwa termoizolacji (obecnie najczęściej wełna
mineralna, rzadziej styropian)
• przestrzeń powietrzna wentylowana lub
odpowietrzana
• warstwa konstrukcyjna pod pokrycie dachowe
(najczęściej żelbetowe płyty korytkowe wraz z
warstwą wyrównującą z zaprawy cementowej lub
betonu ułożone na ściankach ażurowych
postawionych na najwyższym stropie)
• warstwa pokrycia dachowego (papa).
• Do stropodachów zalicza się także
tarasy nad pomieszczeniami.
Tarasy różnią się od opisanych
wyżej stropodachów warstwą
nawierzchni, która oprócz izolacji
przeciwwodnej musi zapewnić
także odporność na uszkodzenia
mechaniczne powstające przy
użytkowaniu.
Dach odwrócony
• Attyka, górny element…
… budynku w postaci
ścianki, balustrady lub rzędu sterczyn
osłaniający dach.
Spadek dachu: h/a x 100%
Płaskie: 3 % ÷12%
Spadziste 13 % ÷40 %
Strome ponad 40 %
Papa termozgrzewalna
Zróżnicowane
pokrycie
dachu
Obróbka komina przy pokryciu dachu dachówka ceramiczną
Więźba dachowa
• Więźba dachowa jest to drewniana
ciesielska konstrukcja dachu, najczęściej
trójkątna dźwigająca pokrycie dachu
ułożone na podkładzie
Typy krokwi:
główna - tworzy ramiona wiązania ciesielskiego
czołowa - krokiew główna wspierająca krótsze
połacie w dachach wielospadowych
koszowa - podpiera kosz dachu
wielopołaciowego
narożna - podpiera kalenicę narożną dachu
wielopołaciowego
kulawka - w dachu wielopołaciowym, krótka
krokiew oparta na krokwi narożnej lub koszowej
• Oczep (spinka) - górna belka w
drewnianych ścianach…
