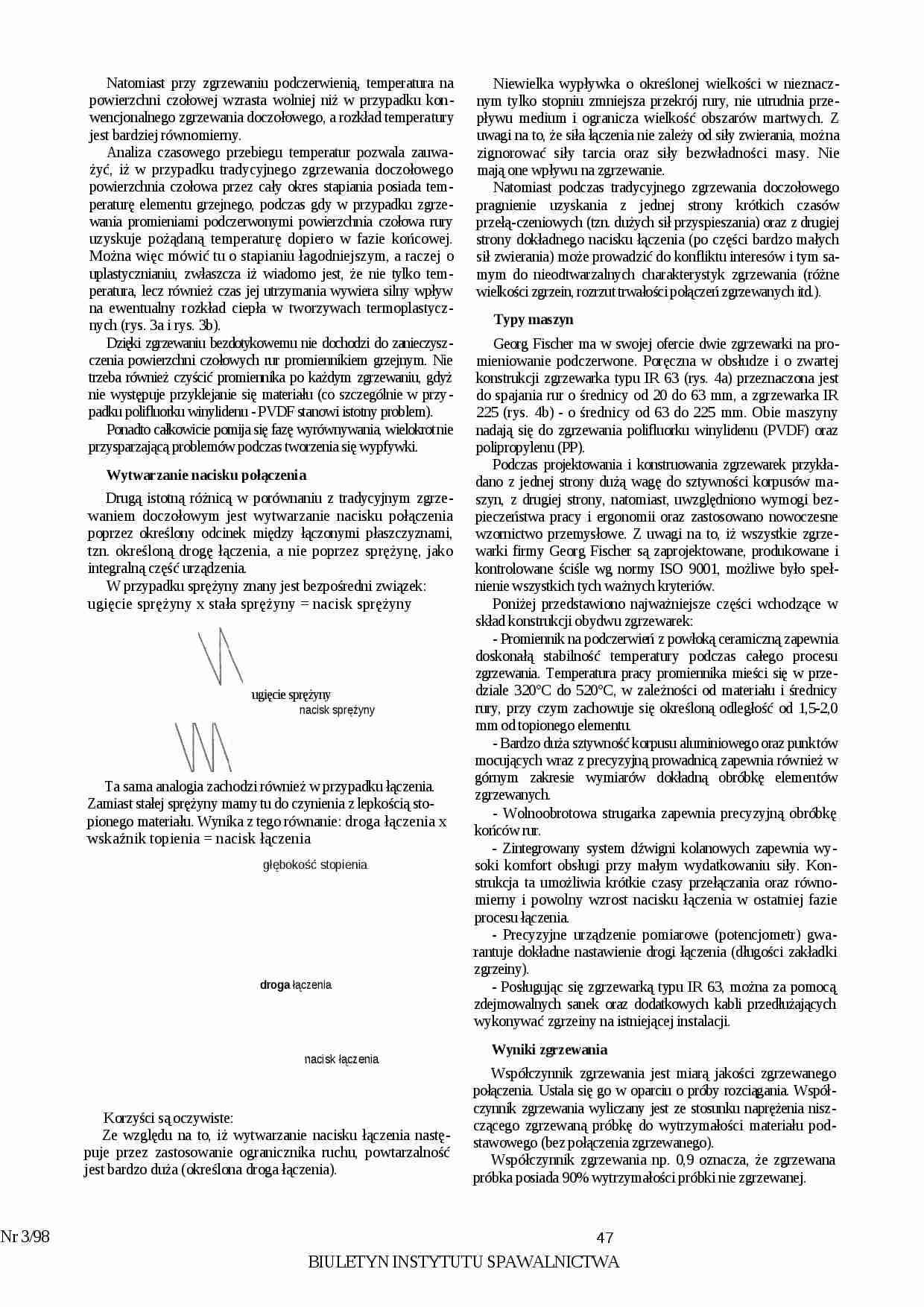

Typy maszyn - omówienie - strona 1

Fragment notatki:

Natomiast przy zgrzewaniu podczerwienią, temperatura na powierzchni czołowej wzrasta wolniej niż w przypadku kon­wencjonalnego zgrzewania doczołowego, a rozkład tempera­tury jest bardziej równomierny.
Analiza czasowego przebiegu temperatur pozwala zauwa­żyć, iż w przypadku tradycyjnego zgrzewania doczołowego powierzchnia czołowa przez cały okres stapiania posiada tem­peraturę elementu grzejnego, podczas gdy w przypadku zgrze­wania promieniami podczerwonymi powierzchnia czołowa rury uzyskuje pożądaną temperaturę dopiero w fazie końcowej. Można więc mówić tu o stapianiu łagodniejszym, a raczej o uplastycznianiu, zwłaszcza iż wiadomo jest, że nie tylko tem­peratura, lecz również czas jej utrzymania wywiera silny wpływ na ewentualny rozkład ciepła w tworzywach termoplastycz­nych (rys. 3a i rys. 3b).
Dzięki zgrzewaniu bezdotykowemu nie dochodzi do zanieczysz­czenia powierzchni czołowych rur promiennikiem grzejnym. Nie trzeba również czyścić promiennika po każdym zgrzewaniu, gdyż nie występuje przyklejanie się materiału (co szczególnie w przy­padku polifluorku winylidenu - PVDF stanowi istotny problem).
Ponadto całkowicie pomija się fazę wyrównywania, wielokrot­nie przysparzającą problemów podczas tworzenia się wypfywki.
Wytwarzanie nacisku połączenia
Drugą istotną różnicą w porównaniu z tradycyjnym zgrze­waniem doczołowym jest wytwarzanie nacisku połączenia poprzez określony odcinek między łączonymi płaszczyznami, tzn. określoną drogę łączenia, a nie poprzez sprężynę, jako integralną część urządzenia.
W przypadku sprężyny znany jest bezpośredni związek: ugięcie sprężyny x stała sprężyny = nacisk sprężyny
ugięcie sprężyny
nacisk sprężyny
Ta sama analogia zachodzi również w przypadku łączenia. Zamiast stałej sprężyny mamy tu do czynienia z lepkością sto­pionego materiału. Wynika z tego równanie: droga łączenia x wskaźnik topienia = nacisk łączenia
głębokość stopienia
droga łączenia
nacisk łączenia
Korzyści są oczywiste:
Ze względu na to, iż wytwarzanie nacisku łączenia nastę­puje przez zastosowanie ogranicznika ruchu, powtarzalność jest bardzo duża (określona droga łączenia).
Niewielka wypływka o określonej wielkości w nieznacz­nym tylko stopniu zmniejsza przekrój rury, nie utrudnia prze­pływu medium i ogranicza wielkość obszarów martwych. Z uwagi na to, że siła łączenia nie zależy od siły zwierania, moż­na zignorować siły tarcia oraz siły bezwładności masy. Nie mają one wpływu na zgrzewanie.
Natomiast podczas tradycyjnego zgrzewania doczołowego pragnienie uzyskania z jednej strony krótkich czasów przełą-czeniowych (tzn. dużych sił przyspieszania) oraz z drugiej stro­

(…)

….
Natomiast podczas tradycyjnego zgrzewania doczołowego pragnienie uzyskania z jednej strony krótkich czasów przełą-czeniowych (tzn. dużych sił przyspieszania) oraz z drugiej stro­ny dokładnego nacisku łączenia (po części bardzo małych sił zwierania) może prowadzić do konfliktu interesów i tym sa­mym do nieodtwarzalnych charakterystyk zgrzewania (różne wielkości zgrzein, rozrzut trwałości połączeń zgrzewanych itd.).
Typy maszyn
Georg Fischer ma w swojej ofercie dwie zgrzewarki na pro­mieniowanie podczerwone. Poręczna w obsłudze i o zwartej konstrukcji zgrzewarka typu IR 63 (rys. 4a) przeznaczona jest do spajania rur o średnicy od 20 do 63 mm, a zgrzewarka IR 225 (rys. 4b) - o średnicy od 63 do 225 mm. Obie maszyny nadają się do zgrzewania polifluorku winylidenu (PVDF) oraz polipropylenu (PP).
Podczas projektowania…
… czasy przełączania oraz równo­mierny i powolny wzrost nacisku łączenia w ostatniej fazie procesu łączenia.
- Precyzyjne urządzenie pomiarowe (potencjometr) gwa­rantuje dokładne nastawienie drogi łączenia (długości zakład­ki zgrzeiny).
- Posługując się zgrzewarką typu IR 63, można za pomocą zdejmowalnych sanek oraz dodatkowych kabli przedłużających wykonywać zgrzeiny na istniejącej instalacji.
Wyniki…
