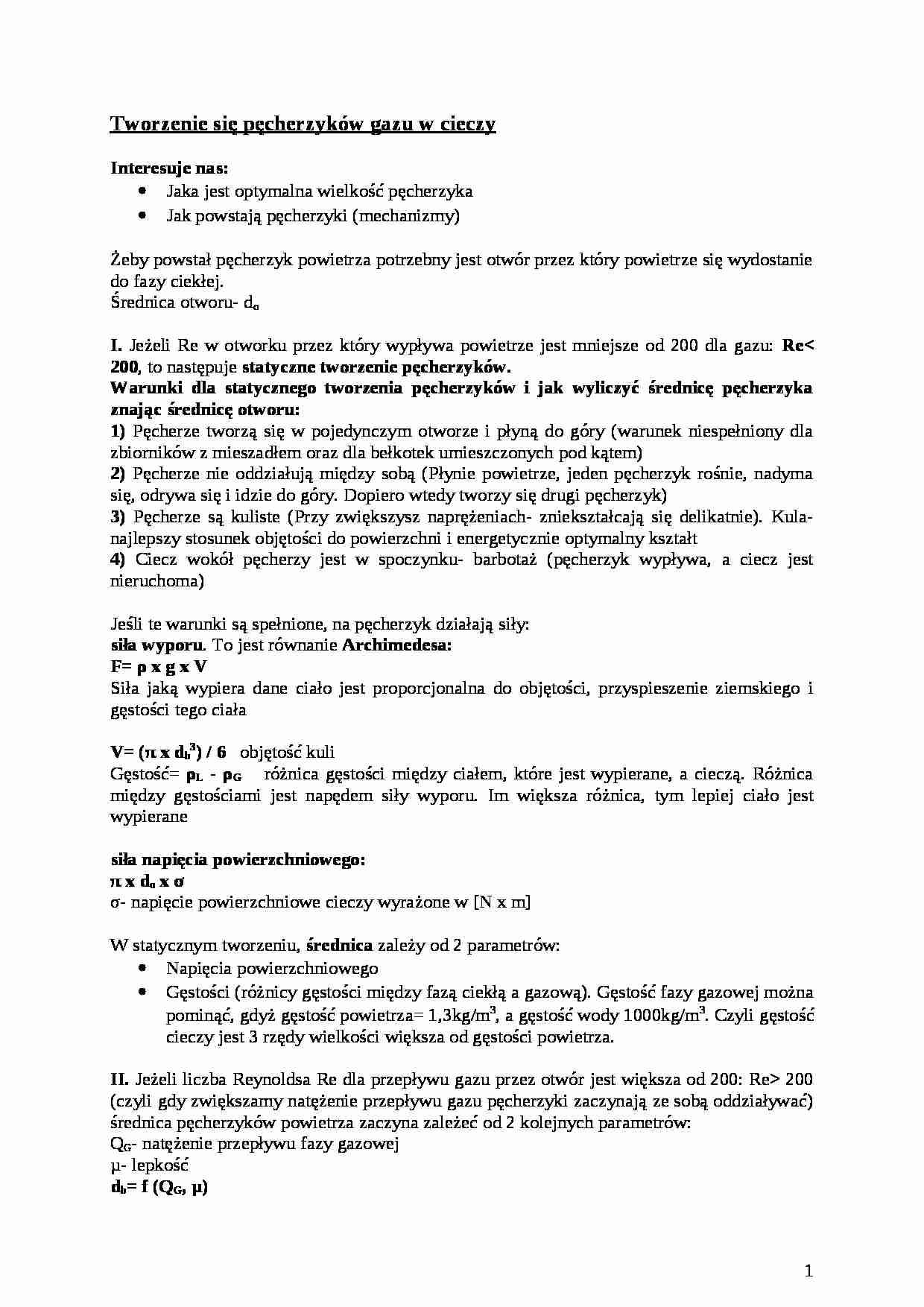

Tworzenie się pęcherzyków gazu w cieczy
Interesuje nas:
Jaka jest optymalna wielkość pęcherzyka
Jak powstają pęcherzyki (mechanizmy)
Żeby powstał pęcherzyk powietrza potrzebny jest otwór przez który powietrze się wydostanie do fazy ciekłej.
Średnica otworu- do I. Jeżeli Re w otworku przez który wypływa powietrze jest mniejsze od 200 dla gazu: Re 200 (czyli gdy zwiększamy natężenie przepływu gazu pęcherzyki zaczynają ze sobą oddziaływać) średnica pęcherzyków powietrza zaczyna zależeć od 2 kolejnych parametrów:
QG- natężenie przepływu fazy gazowej
µ- lepkość
db= f (QG, µ)
Nie jest to zależność prosta. Jest związana z oddziaływaniem między pęcherzykami.
(…)
… się drugi pęcherzyk)
3) Pęcherze są kuliste (Przy zwiększysz naprężeniach- zniekształcają się delikatnie). Kula- najlepszy stosunek objętości do powierzchni i energetycznie optymalny kształt
4) Ciecz wokół pęcherzy jest w spoczynku- barbotaż (pęcherzyk wypływa, a ciecz jest nieruchoma)
Jeśli te warunki są spełnione, na pęcherzyk działają siły:
siła wyporu. To jest równanie Archimedesa:
F= ρ x g x V
Siła jaką wypiera dane ciało jest proporcjonalna do objętości, przyspieszenie ziemskiego i gęstości tego ciała
V= (π x db3) / 6 objętość kuli
Gęstość= ρL - ρG różnica gęstości między ciałem, które jest wypierane, a cieczą. Różnica między gęstościami jest napędem siły wyporu. Im większa różnica, tym lepiej ciało jest wypierane
siła napięcia powierzchniowego:
π x do x σ
σ- napięcie powierzchniowe cieczy wyrażone w [N x m]
W statycznym tworzeniu, średnica zależy od 2 parametrów:
Napięcia powierzchniowego
Gęstości (różnicy gęstości między fazą ciekłą a gazową). Gęstość fazy gazowej można pominąć, gdyż gęstość powietrza= 1,3kg/m3, a gęstość wody 1000kg/m3. Czyli gęstość cieczy jest 3 rzędy wielkości większa od gęstości powietrza.
II. Jeżeli liczba Reynoldsa Re dla przepływu gazu przez otwór jest większa…
