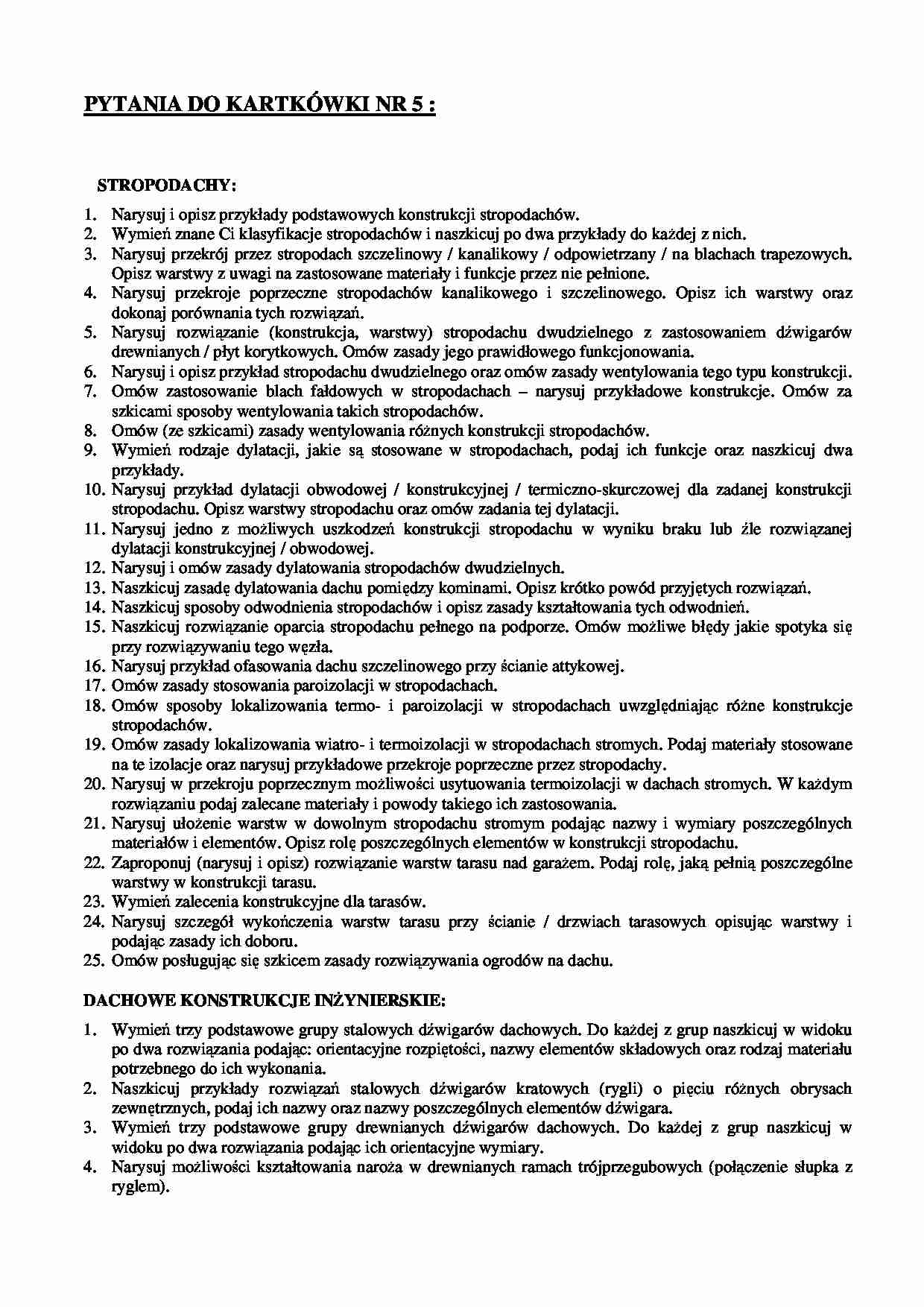

PYTANIA DO KARTKÓWKI NR 5 : STROPODACHY: 1. Narysuj i opisz przykłady podstawowych konstrukcji stropodachów. 2. Wymień znane Ci klasyfikacje stropodachów i naszkicuj po dwa przykłady do kaŜdej z nich. 3. Narysuj przekrój przez stropodach szczelinowy / kanalikowy / odpowietrzany / na blachach trapezowych. Opisz warstwy z uwagi na zastosowane materiały i funkcje przez nie pełnione. 4. Narysuj przekroje poprzeczne stropodachów kanalikowego i szczelinowego. Opisz ich warstwy oraz dokonaj porównania tych rozwiązań. 5. Narysuj rozwiązanie (konstrukcja, warstwy) stropodachu dwudzielnego z zastosowaniem dźwigarów drewnianych / płyt korytkowych. Omów zasady jego prawidłowego funkcjonowania. 6. Narysuj i opisz przykład stropodachu dwudzielnego oraz omów zasady wentylowania tego typu konstrukcji. 7. Omów zastosowanie blach fałdowych w stropodachach – narysuj przykładowe konstrukcje. Omów za szkicami sposoby wentylowania takich stropodachów. 8. Omów (ze szkicami) zasady wentylowania róŜnych konstrukcji stropodachów. 9. Wymień rodzaje dylatacji, jakie są stosowane w stropodachach, podaj ich funkcje oraz naszkicuj dwa przykłady. 10. Narysuj przykład dylatacji obwodowej / konstrukcyjnej / termiczno-skurczowej dla zadanej konstrukcji stropodachu. Opisz warstwy stropodachu oraz omów zadania tej dylatacji. 11. Narysuj jedno z moŜliwych uszkodzeń konstrukcji stropodachu w wyniku braku lub źle rozwiązanej dylatacji konstrukcyjnej / obwodowej. 12. Narysuj i omów zasady dylatowania stropodachów dwudzielnych. 13. Naszkicuj zasadę dylatowania dachu pomiędzy kominami. Opisz krótko powód przyjętych rozwiązań. 14. Naszkicuj sposoby odwodnienia stropodachów i opisz zasady kształtowania tych odwodnień. 15. Naszkicuj rozwiązanie oparcia stropodachu pełnego na podporze. Omów moŜliwe błędy jakie spotyka się przy rozwiązywaniu tego węzła. 16. Narysuj przykład ofasowania dachu szczelinowego przy ścianie attykowej. 17. Omów zasady stosowania paroizolacji w stropodachach. 18. Omów sposoby lokalizowania termo- i paroizolacji w stropodachach uwzględniając róŜne konstrukcje stropodachów. 19. Omów zasady lokalizowania wiatro- i termoizolacji w stropodachach stromych. Podaj materiały stosowane na te izolacje oraz narysuj przykładowe przekroje poprzeczne przez stropodachy. 20. Narysuj w przekroju poprzecznym moŜliwości usytuowania termoizolacji w dachach stromych. W kaŜdym
(…)
… pomiędzy konstrukcjami ciesielskimi a inŜynierskimi. Podaj przykłady zastosowania kaŜdej
z nich.
ROBOTY WYKOŃCZENIOWE:
1. Przedstaw kryteria doboru pokryć dachowych oraz omów ze szkicami pokrycia stosowane na dachach
płaskich (alternatywnie omów pokrycia blaszane / ceramiczne / bitumiczne).
2. Sklasyfikuj rodzaje pokryć dachowych pod kątem podłoŜa pod pokrycie, a następnie wybierz jedno z nich
(podłoŜe…
… pokryciu dachowym (lub szczegół ofasowania
parapetu okiennego), podaj sposób jego wykonania oraz przykładowe zastosowane materiały.
6. Przeprowadź znane Ci klasyfikacje okien / drzwi (materiał, konstrukcje itd.) wraz z ich rozwinięciem.
7. Narysuj schemat okna w widoku i nazwij jego poszczególne elementy.
8. Wymień znane Ci konstrukcje okien drewnianych oraz narysuj przekroje dwóch wybranych konstrukcji…
…, konstrukcyjna, termiczna, skurczowa; świetlik kalenicowy, dach szedowy, dach pilasty, tęŜnik
dachowy, dźwigar klejony, belka gwoździowana, dźwigar aŜurowy, blachownica, złącze inŜynierskie, trakt,
rygiel, pierścień Geka, rąbek stojący (pojedynczy / podwójny), rąbek leŜący, zwój, gont (dwa znaczenia),
gąsior, okno: krosnowe, ościeŜnicowe, skrzynkowe, półskrzynkowe, zespolone, szwedzkie, szczeblina, ślemię…
