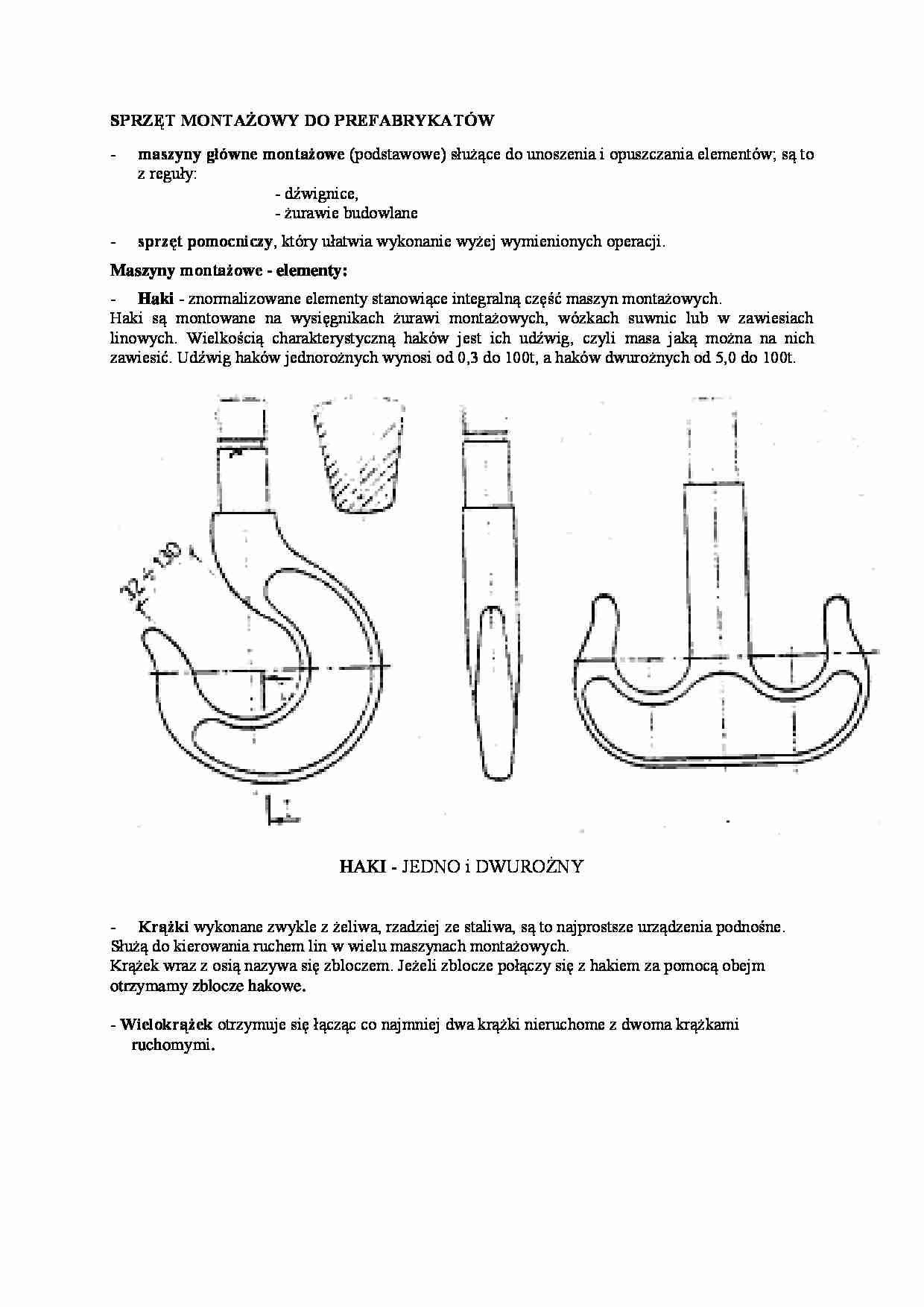

SPRZĘT MONTAŻOWY DO PREFABRYKATÓW
maszyny główne montażowe (podstawowe) służące do unoszenia i opuszczania elementów; są to z reguły:
- dźwignice,
- żurawie budowlane
sprzęt pomocniczy, który ułatwia wykonanie wyżej wymienionych operacji.
Maszyny montażowe - elementy:
Haki - znormalizowane elementy stanowiące integralną część maszyn montażowych.
Haki są montowane na wysięgnikach żurawi montażowych, wózkach suwnic lub w zawiesiach linowych. Wielkością charakterystyczną haków jest ich udźwig, czyli masa jaką można na nich zawiesić. Udźwig haków jednorożnych wynosi od 0,3 do 100t, a haków dwurożnych od 5,0 do 100t. HAKI - JEDNO i DWUROŻNY
Krążki wykonane zwykle z żeliwa, rzadziej ze staliwa, są to najprostsze urządzenia podnośne.
Służą do kierowania ruchem lin w wielu maszynach montażowych. Krążek wraz z osią nazywa się zbloczem. Jeżeli zblocze połączy się z hakiem za pomocą obejm otrzymamy zblocze hakowe. - Wielokrążek otrzymuje się łącząc co najmniej dwa krążki nieruchome z dwoma krążkami ruchomymi. KRĄŻKI
WIELOKRĄŻEK
ZBLOCZE HAKOWE
- Liny stalowe to podstawowy element większości maszyn stosowanych do transportu pionowego.
Liny stalowe wykonuje się z drutów o średnicy 0,5-2,0 mm, wykonanych ze stali węglowej o wytrzymałości Rs = 1300-1800MPa.
Liny według rodzaju splotu dzieli się na:
jednozwite, wykonywane z drutów o jednakowej grubości, splecionych spiralnie jedno lub wielowarstwowo, dookoła drutu centralnego; mają one dużą sztywność i nie mogą być nawijane na bębny, stosuje się je więc na odciągi do kotwienia masztów lub innych stałych urządzeń,
dwuzwite, wykonane ze splotów złożonych z pojedynczych drutów; Sploty są ułożone spiralnie w jednej lub kilku warstwach dookoła rdzenia (duszy). Rdzeń może być stalowy lub wykonany z liny jutowej, konopnej lub manilowej. W przypadku skręcenia drutu w splocie i w całej linie w tym samym kierunku linę nazywamy współzwitą; jeżeli kierunki te są przeciwne linę nazywamy przeciwzwitą.
Liny współzwite obciążone swobodnie zawieszonym ładunkiem rozkręcają się - nie mogą mieć zastosowania w robotach montażowych. URZĄDZENIA PODNOŚNE - Żurawie
(…)
… budowie dróg tymczasowych na placu budowy przeznaczonych dla prowadzenia ruchu ciężkiego. TORY: Żurawie torowe wymagają dla właściwej pracy ułożenia odpowiednich torów. Stosuje się dwa typy torowisk:
a) uformowanych z użyciem podkładów drewnianych
b) wykonanych z użyciem żelbetowych pojedynczych poduszek
Wymagania dla budowy torowisk:
1. Podłoże pod torowisko powinno być oczyszczone ziemi roślinnej…
… przy gruntach zwartych
3. Odchyłka prześwitu pomiędzy szynami toru nie może przekraczać mm na długości 5 m, różnica wysokości poziomu główek szyn nie może przekraczać 10 mm, a spadek toru w jego kierunku podłużnym 0,3 %
4. Przed końcami każdej z szyn toru należy zainstalować zabezpieczające ograniczniki jazdy, wyłączającymi automatycznie mechanizm jazdy po dojściu poprzednich kół maszyny na odległość 1 m…
