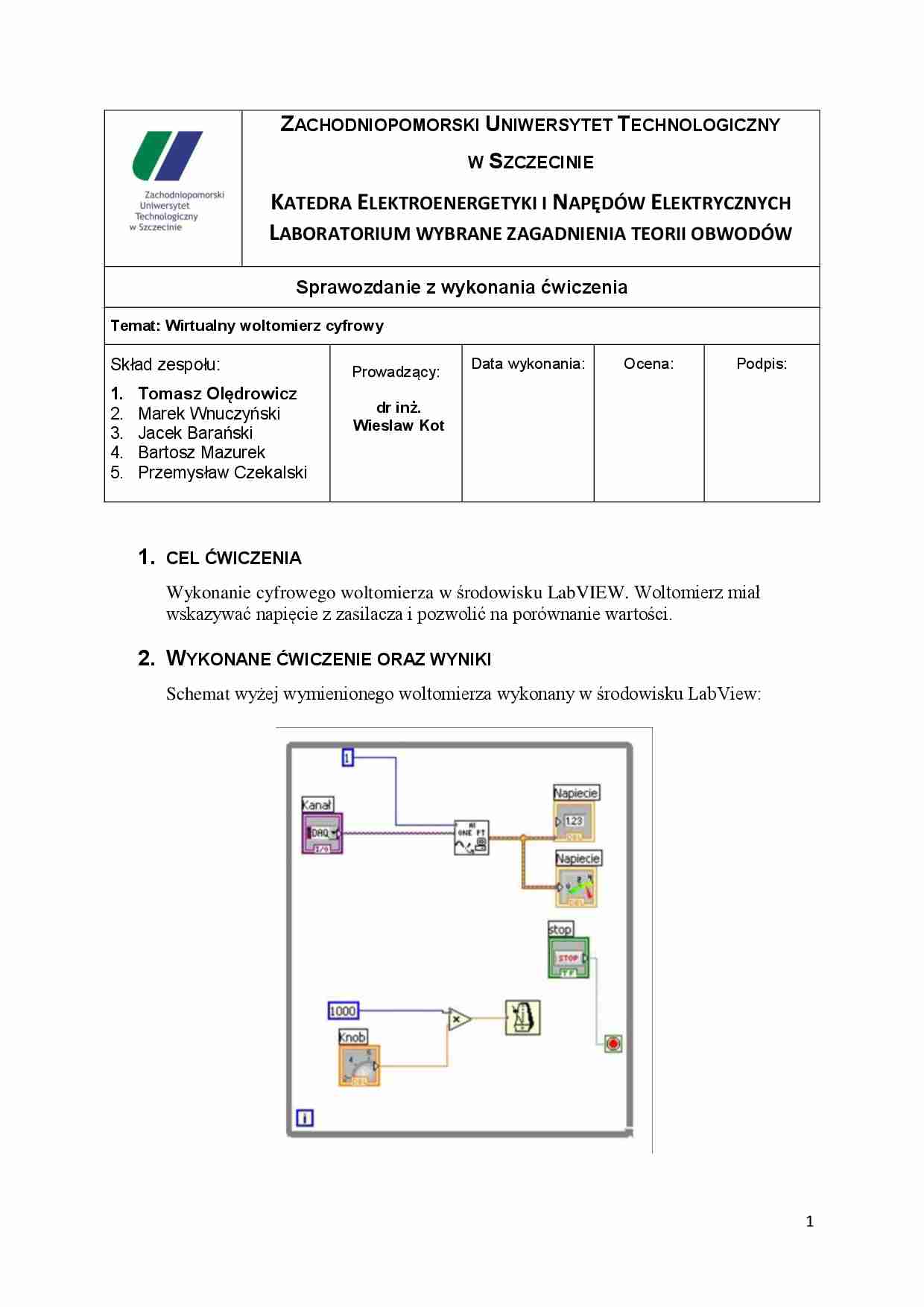

Zachodniopomorski Uniwersytet Technologiczny w Szczecinie Katedra Elektroenergetyki i Napędów Elektrycznych Laboratorium wybrane zagadnienia teorii obwodów Sprawozdanie z wykonania ćwiczenia Temat: Wirtualny woltomierz cyfrowy Skład zespołu: Tomasz Olędrowicz Marek Wnuczyński
Jacek Barański
Bartosz Mazurek
Przemysław Czekalski Prowadzący:
dr inż.
Wiesław Kot
Data wykonania: Ocena:
Podpis: cel ćwiczenia Wykonanie cyfrowego woltomierza w środowisku LabVIEW. Woltomierz miał wskazywać napięcie z zasilacza i pozwolić na porównanie wartości.
Wykonane ćwiczenie oraz wyniki Schemat wyżej wymienionego woltomierza wykonany w środowisku LabView:
Woltomierz miał spełniać następujące funkcje:
Wyświetlanie wartość napięcia cyfrowo i analogowo
Regulacja czasu odczytu
Przycisk stop
Wygląd wykonanego urządzenia w środowisku LabView. Po lewej wizualizacja, po prawej bloki programu:
Obliczenie dokładności pomiaru:
Zakres woltomierza: od -10 V do 10 V
Rozdzielczość przetwornika: 12bit 2 12 = 4096 unikalnych kombinacji
Oznacza to że istotne są tylko 4 cyfry znaczące.
Dokładność:
dokładność: ±0,0049V
Podczas wykonywania pomiarów zauważyliśmy różnice pomiędzy wskazaniami zasilacza i wykonanego przez nas woltomierza. Różnice były wywołane inną rozdzielczością generatora niż naszego woltomierza. Generator posiada 14-bitową rozdzielczość napięcia zadanego.
wnioski Wykonany przez nas woltomierz działał. Pozwoliło nam to na porównanie jego dokładności z innymi urządzeniami takimi jak generator. Po wykonaniu ćwiczenia doszliśmy do wniosku, że Wykonywanie aparatury w formie cyfrowej jest korzystne. Pozwala nam to na dodawanie najrozmaitszych funkcji, oraz dostosowywanie urządzenia oraz jego wyglądu do naszych potrzeb.
