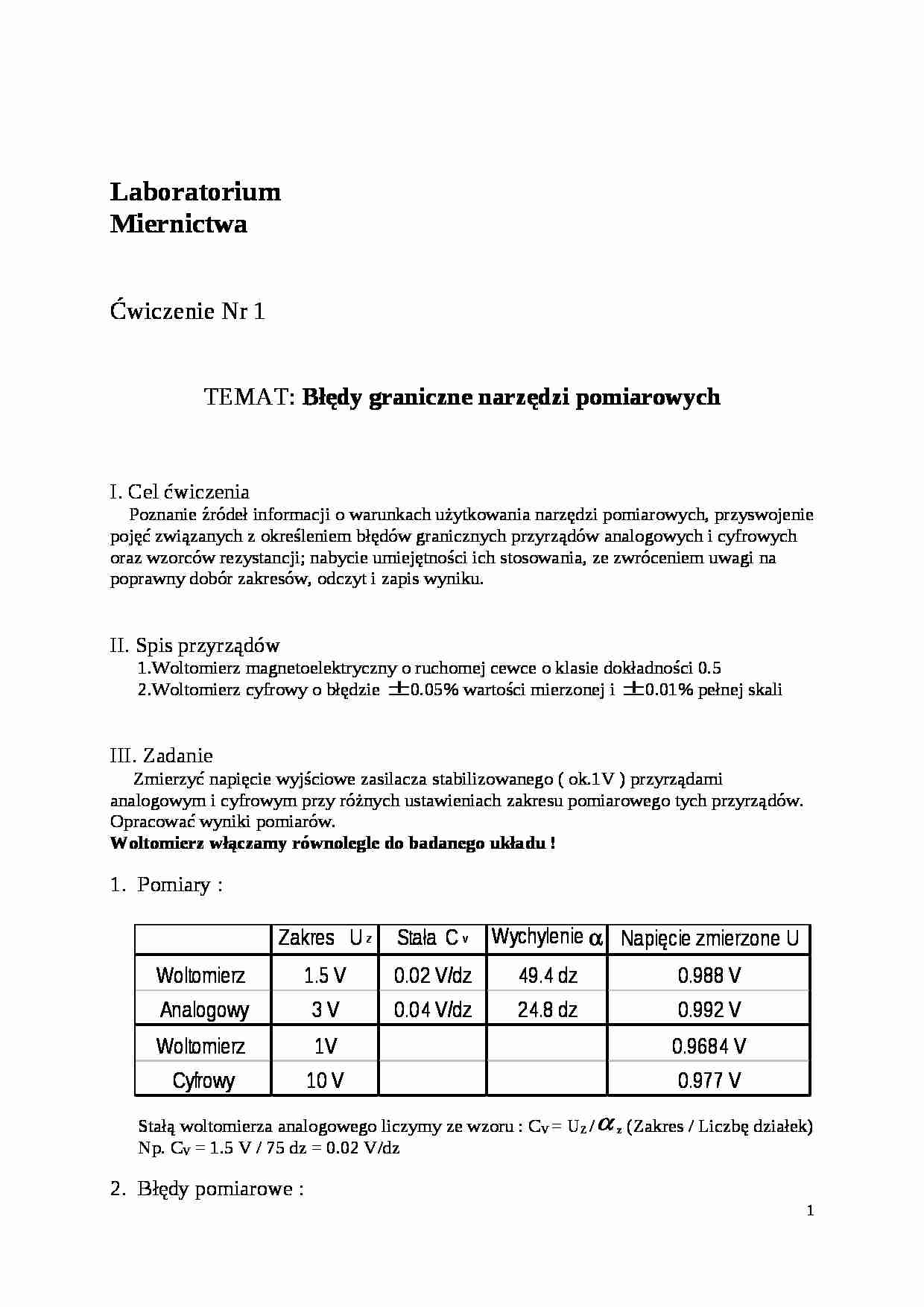

Laboratorium Miernictwa Ćwiczenie Nr 1 TEMAT: Błędy graniczne narzędzi pomiarowych
I. Cel ćwiczenia
Poznanie źródeł informacji o warunkach użytkowania narzędzi pomiarowych, przyswojenie pojęć związanych z określeniem błędów granicznych przyrządów analogowych i cyfrowych oraz wzorców rezystancji; nabycie umiejętności ich stosowania, ze zwróceniem uwagi na poprawny dobór zakresów, odczyt i zapis wyniku.
II. Spis przyrządów 1.Woltomierz magnetoelektryczny o ruchomej cewce o klasie dokładności 0.5
2.Woltomierz cyfrowy o błędzie 0.05% wartości mierzonej i 0.01% pełnej skali
III. Zadanie
Zmierzyć napięcie wyjściowe zasilacza stabilizowanego ( ok.1V ) przyrządami analogowym i cyfrowym przy różnych ustawieniach zakresu pomiarowego tych przyrządów. Opracować wyniki pomiarów.
Woltomierz włączamy równolegle do badanego układu !
Pomiary :
Stałą woltomierza analogowego liczymy ze wzoru : CV = UZ / z (Zakres / Liczbę działek)
Np. CV = 1.5 V / 75 dz = 0.02 V/dz Błędy pomiarowe :
Błędy liczymy ze wzorów :
Dla przyrządu analogowego
- Błąd bezwzględny U = - Błąd względny = U = Dla przyrządu cyfrowego
- Błąd bezwzględny U = + Gdzie A oznacza błąd wartości mierzonej w procentach ,
a B oznacza błąd pełnej skali w procentach ;
Błąd względny x = *100 %= p + * 100 %
Przykładowe obliczenia :
U1 = = 0.0075 V 0.008 V U1 = *100% = 0.81 %
U2 = = 0.015 V U2 = *100% 1.51 %
U3 = + = 4.842*10-4 + 1*10-4 = 0.0006 V
U3 = *100% = 0.0619578 0.06 % U4 = + = 4.885*10-4 + 1*10-4 = 0.0014885 V 0.002 V
U4 = *100% = 0.02047 % 0.21 %
Tabela wyników pomiarów
Wykres mierzonego napięcia 0.9 U3 U4 U1 U2 1.0 U [ V ]
5. Wnioski
W ćwiczeniu dokonaliśmy pomiaru napięcia wyjściowego zasilacza stabilizowanego. W założeniu miał to być pomiar ok.1V. Do pomiaru użyliśmy woltomierza analogowego i cyfrowego. Wyniki pomiarów zgromadzone w tabeli pokazują , że zmierzona wartość waha się od 0.9684 V
(…)
… uszkodzenie wskazówki). Dokładność woltomierza cyfrowego również zależy od zakresu tzn. im zakres mniejszy tym pomiar posiada więcej cyfr znaczących (mierzona wartość musi zawierać się w tym zakresie).
Wartości błędu podczas pomiarów woltomierzem analogowym nie przekraczały 1.51% , a woltomierzem cyfrowym 0.21% , stąd wniosek , że użyty przyrząd cyfrowy jest bardziej precyzyjny od przyrządu analogowego. 1
2
…
…
W ćwiczeniu dokonaliśmy pomiaru napięcia wyjściowego zasilacza stabilizowanego. W założeniu miał to być pomiar ok.1V. Do pomiaru użyliśmy woltomierza analogowego i cyfrowego. Wyniki pomiarów zgromadzone w tabeli pokazują , że zmierzona wartość waha się od 0.9684 V 0.992 V. Najmniejszy błąd pomiaru wynosi 0.06% dla przyrządu cyfrowego przy zakresie równym 1V. Zauważamy , że błąd wzrasta wraz ze wzrostem…
