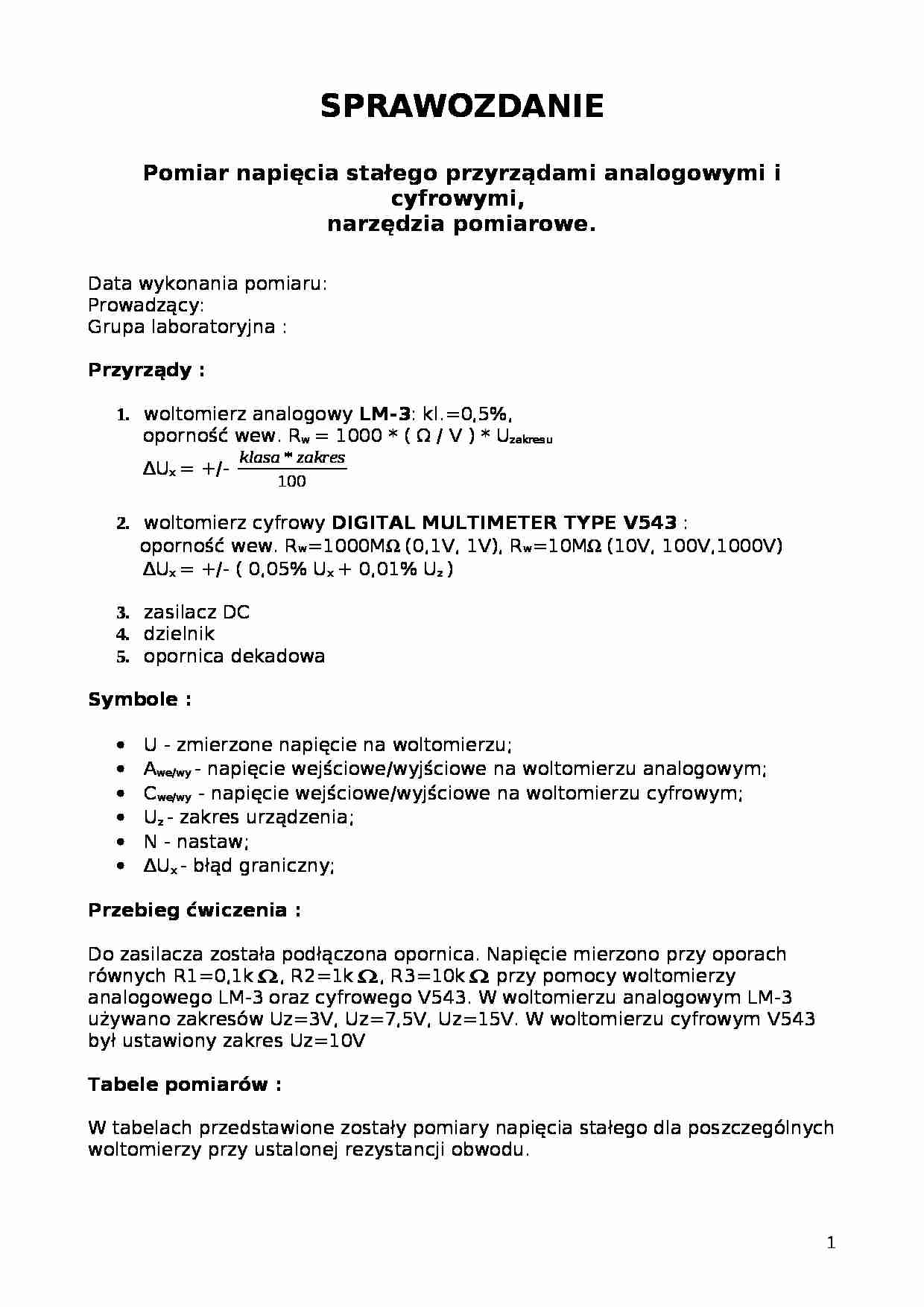

Pomiar napięcia stałego przyrządami analogowymi i cyfrowymi-sprawozdanie - strona 1 Pomiar napięcia stałego przyrządami analogowymi i cyfrowymi-sprawozdanie - strona 2 Pomiar napięcia stałego przyrządami analogowymi i cyfrowymi-sprawozdanie - strona 3

Fragment notatki:

SPRAWOZDANIE
Pomiar napięcia stałego przyrządami analogowymi i cyfrowymi, narzędzia pomiarowe.
Data wykonania pomiaru: Prowadzący:
Grupa laboratoryjna : Przyrządy : woltomierz analogowy LM-3: kl.=0,5%,
oporność wew. Rw= 1000 * ( Ω / V ) * Uzakresu ∆Ux = +/- woltomierz cyfrowy DIGITAL MULTIMETER TYPE V543 :
oporność wew. Rw=1000M (0,1V, 1V), Rw=10M (10V, 100V,1000V)
∆Ux = +/- ( 0,05% Ux + 0,01% Uz )
zasilacz DC
dzielnik
opornica dekadowa Symbole :
U - zmierzone napięcie na woltomierzu;
Awe/wy- napięcie wejściowe/wyjściowe na woltomierzu analogowym;
Cwe/wy - napięcie wejściowe/wyjściowe na woltomierzu cyfrowym;
Uz- zakres urządzenia; N - nastaw;
∆Ux- błąd graniczny;
Przebieg ćwiczenia :
Do zasilacza została podłączona opornica. Napięcie mierzono przy oporach równych R1=0,1k , R2=1k , R3=10k przy pomocy woltomierzy analogowego LM-3 oraz cyfrowego V543. W woltomierzu analogowym LM-3 używano zakresów Uz=3V, Uz=7,5V, Uz=15V. W woltomierzu cyfrowym V543 był ustawiony zakres Uz=10V
Tabele pomiarów :
W tabelach przedstawione zostały pomiary napięcia stałego dla poszczególnych woltomierzy przy ustalonej rezystancji obwodu.
Tabela 1 : Woltomierz analogowy LM-3 (Pomiar napięcia)
R[k ] \ UZ[V]
15
7,5
3
0,1
6,25
6,25
-
1
6
5,6
-
10
3,75
2,7
1,45
Tabela 2 : Woltomierz cyfrowy DIGITAL MULTIMETER TYPE V543 (Pomiar napięcia)
R[k ]
0,1
1
10
U [V]
6,362
6,362
6,357
UZ[V]
10
10
10
Tabela 3 : Pomiar napięcia wejsciowego dzilenika woltomierzem analogowym i cyfrowym.
N
Awe [V]
Cwy [V]
Awy [V]
Cwe [V]
10
6,35
6,367
6,35
6,37
3
6,35
1,873
0,05 6,37
0
6,35


(…)

… * Uzakresu R15 = 1000 * 15V = 15000 = 15 k R7,5 = 7,5 k R3 = 3 k Systematyczny błąd metody :
Jeżeli błąd metody przekracza (typowo) 10% błędu granicznego należy zastosować korekcje wyniku pomiaru o wartość poprawki. Dla woltomierza cyfrowego : Rw [ ]
100
1000
10000
RV [ ]
10000000
10000000
10000000
U [V]
6,362
6,362
6,357
UV - UAB[V] -0,00007
-0,0007
-0,007
UV - UAB = - 6,362V * = - 0,00006362V - 0,00007V…
… dla woltomierza cyfrowego dla N-nastaw :
N=10 :
∆Ux = [V]
N=3 :
∆Ux = [V]
N=0 :
∆Ux = [V]
Błąd metody przy określonym N-nastaw :
(N=10) UV - UAB = - 6,367V * = -0,0006367V -0,0007V
(N=3) UV - UAB -0,0002V
(N=0) UV - UAB = 0V
Błąd metody dla woltomierza analogowego :
Rw [ ]
1000
1000
1000
RV [ ]
7500
7500
7500
U [V]
6,35
0,05
0
UV - UAB [V] -0,09
-0,007
0
U korekta [V]
6,44
0,05 +/-0,04
0
Wnioski : Na podstawie…
… wykonanych ćwiczeń można jednoznacznie stwierdzić, że
w przyrządzie analogowym błąd pomiaru rośnie wraz ze wzrostem
rezystancji obwodu, natomiast w cyfrowym utrzymuje się na stałym poziomie. Wywnioskować to można na podstawie, że woltomierz cyfrowy ma o wiele większą rezystancję (10MΩ dla danych zakresów) od woltomierza analogowego. Zatem woltomierz cyfrowy pobiera mniejszą moc z obwodu oraz przepływa…
