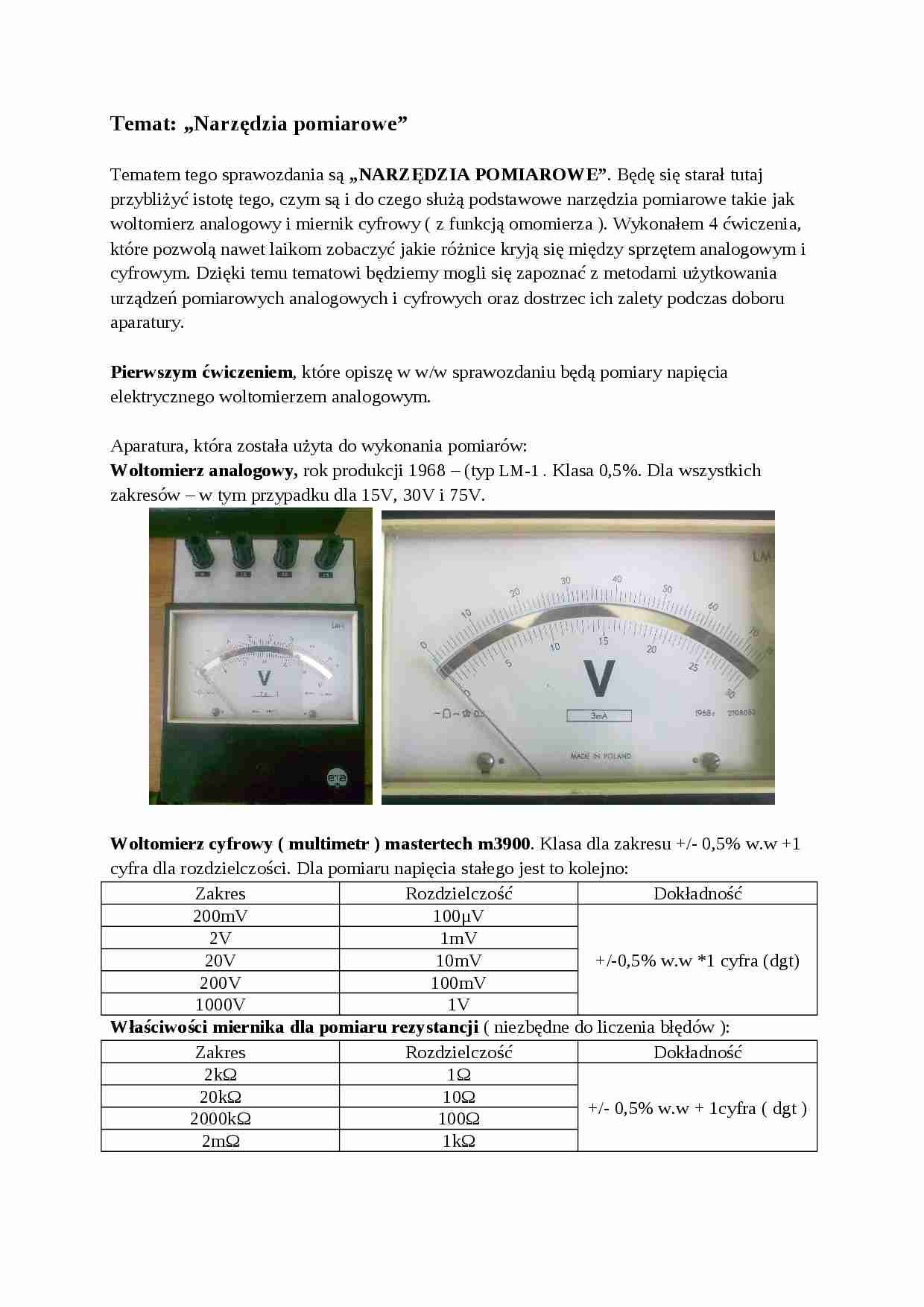

Temat: „Narzędzia pomiarowe”
Tematem tego sprawozdania są „NARZĘDZIA POMIAROWE”. Będę się starał tutaj przybliżyć istotę tego, czym są i do czego służą podstawowe narzędzia pomiarowe takie jak woltomierz analogowy i miernik cyfrowy ( z funkcją omomierza ). Wykonałem 4 ćwiczenia, które pozwolą nawet laikom zobaczyć jakie różnice kryją się między sprzętem analogowym i cyfrowym. Dzięki temu tematowi będziemy mogli się zapoznać z metodami użytkowania urządzeń pomiarowych analogowych i cyfrowych oraz dostrzec ich zalety podczas doboru aparatury.
Pierwszym ćwiczeniem, które opiszę w w/w sprawozdaniu będą pomiary napięcia elektrycznego woltomierzem analogowym.
Aparatura, która została użyta do wykonania pomiarów:
Woltomierz analogowy, rok produkcji 1968 - (typ LM-1 . Klasa 0,5%. Dla wszystkich zakresów - w tym przypadku dla 15V, 30V i 75V.
Woltomierz cyfrowy ( multimetr ) mastertech m3900. Klasa dla zakresu +/- 0,5% w.w +1 cyfra dla rozdzielczości. Dla pomiaru napięcia stałego jest to kolejno:
Zakres
Rozdzielczość
Dokładność
200mV
100μV
+/-0,5% w.w *1 cyfra (dgt)
2V
1mV
20V
10mV
200V
100mV
1000V
1V
Właściwości miernika dla pomiaru rezystancji ( niezbędne do liczenia błędów ):
Zakres
Rozdzielczość
Dokładność
2kΩ
1Ω
+/- 0,5% w.w + 1cyfra ( dgt )
20kΩ
10Ω
2000kΩ
100Ω
2mΩ
1kΩ
Multimetr cyfrowy typu m - ( w tym przypadku m3900):
Zasilacz - ( function generator typ: KZ1404 6369 ). Opornik dekadowy- ( typ: DR5a - 16, PRLT 309. Klasa 0,05% )
Ćwiczenie pierwsze polegało na zmierzeniu napięcia elektrycznego woltomierzem analogowym - magnetoelektrycznym.
Tabela pomiarów woltomierzem analogowym - pomiar został wykonany wprowadzając 10V przez zasilacz ( tyle wskazywało pokrętło ).
Numer pomiaru
α[dz]
U[V]
C[V/dz]
∆U[V]
δ%[U]
Zakres V
1
9,5
9,5
1
+/-0,375
4
75
2
24
9,6
0,4
+/- 0,15
1,6
30
3
(…)
… się wyniki pomiarów i ich błędy ( względne i bezwzględne ). Po wprowadzeniu do układu 10V przez zasilacz woltomierz analogowy ma na zakresie do 15V błąd względny rzędu +/- 0,075V a cyfrowy przy 20V tylko +/-0,012V. Przy tak małym zakresie już widać znaczną różnice między dokładnością obu narzędzi pomiarowych. Patrząc na błędy bezwzględne analogowy ma przy 15V już 4% gdy cyfrowy na zakresie 20V ma 0,13…
… mA większy. Z tego można wnioskować, iż w przypadku mniejszych zakresów pomiary są dokładniejsze bo przy zwiększaniu notorycznie ulegały zmianie w górę. Można łatwo zauważyć także po błędach, że im większy zakres, tym większy błąd względny i bezwzględny przez co można dojść do konkluzji iż mniejsze zakresy są dokładniejsze.
W ćwiczeniu numer 4 miernik cyfrowy działający jako omomierz został podłączony…
… błędów:
∆I=+/-(kl*Az)/100
δ%=(∆A/A)*100%
Przykładowe obliczenia:
∆A=+/-(0,5%*75)/100=+/-0,00245=~0,0025
δ%A=(0,00375/49)*100%=0,0076531=~0,008
Wyniki można zaobserwować z tabeli różnią się od siebie nieznacznie jednak amperomierz w miarę zwiększania zakresu pokazywał wynik, który notorycznie się zwiększał.
Czwarte ćwiczenie to pomiar rezystancji omomierzem cyfrowym:
W tym ćwiczeniu omomierz cyfrowy…
