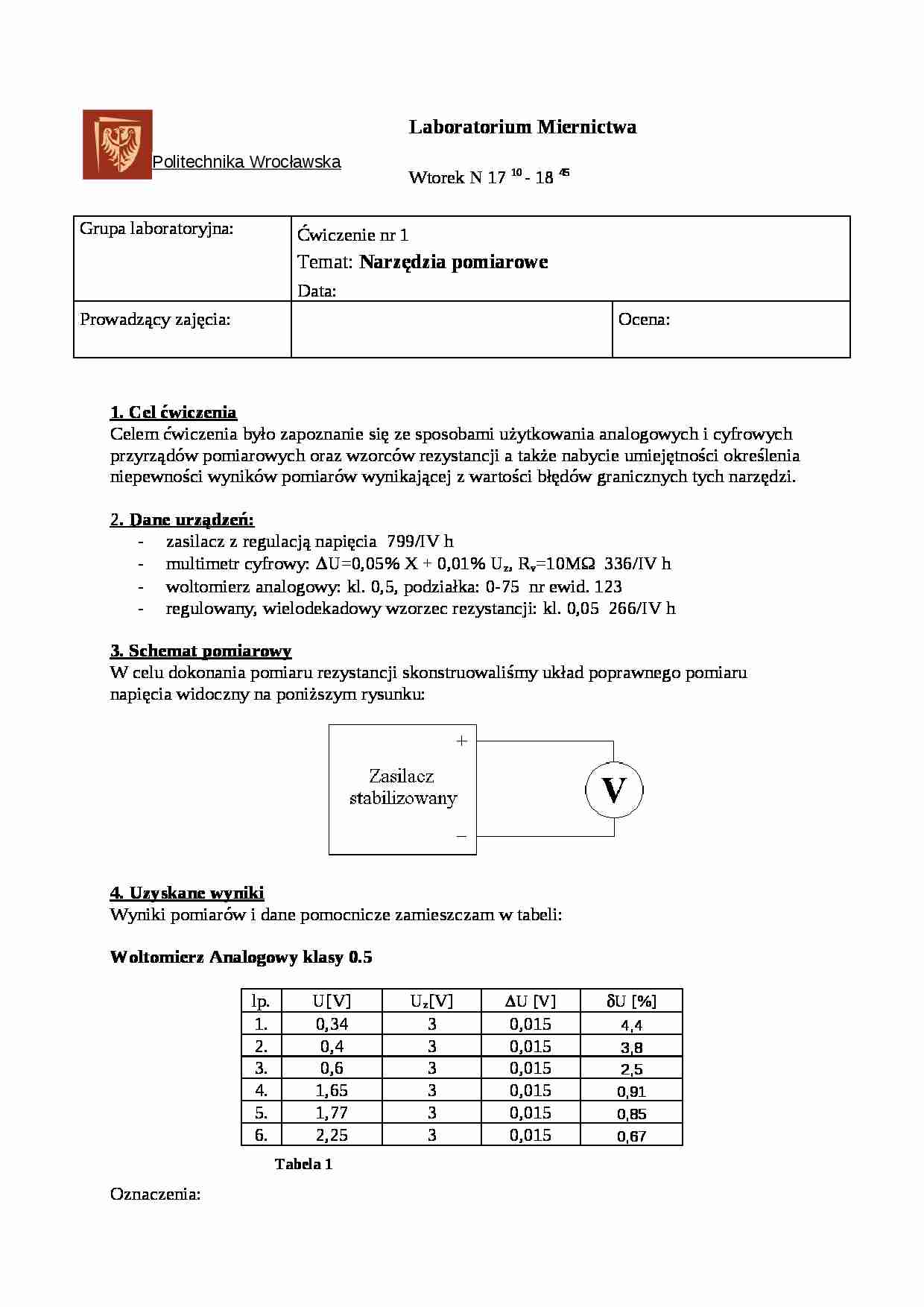

Laboratorium Miernictwa Wtorek N 17 10 - 18 45 Grupa laboratoryjna: Ćwiczenie nr 1
Temat: Narzędzia pomiarowe
Data: Prowadzący zajęcia:
Ocena:
1. Cel ćwiczenia
Celem ćwiczenia było zapoznanie się ze sposobami użytkowania analogowych i cyfrowych przyrządów pomiarowych oraz wzorców rezystancji a także nabycie umiejętności określenia niepewności wyników pomiarów wynikającej z wartości błędów granicznych tych narzędzi.
2. Dane urządzeń:
zasilacz z regulacją napięcia 799/IV h
multimetr cyfrowy: ΔU=0,05% X + 0,01% Uz, Rv=10MΩ 336/IV h
woltomierz analogowy: kl. 0,5, podziałka: 0-75 nr ewid. 123
regulowany, wielodekadowy wzorzec rezystancji: kl. 0,05 266/IV h 3. Schemat pomiarowy
W celu dokonania pomiaru rezystancji skonstruowaliśmy układ poprawnego pomiaru napięcia widoczny na poniższym rysunku:
4. Uzyskane wyniki
Wyniki pomiarów i dane pomocnicze zamieszczam w tabeli:
Woltomierz Analogowy klasy 0.5
lp.
U[V]
Uz[V]
ΔU [V]
δU [%]
1.
0,34
3
0,015
4,4
2.
0,4
3
0,015
3,8
3.
0,6
3
0,015
2,5
4.
1,65
3
0,015
0,91
5.
1,77
3
0,015
0,85
6.
2,25
3
0,015
0,67
Tabela 1
Oznaczenia:
Uz - zakres pomiaru napięcia
U- napięcie zmierzone [V]
U - błąd bezwzględny pomiaru napięcia [ V ]
δU - błąd względny pomiaru napięcia [ % ]
kl - klasa miernika ( 0,5 )
Przykładowe obliczenia:
U = V
δU = Multimetr cyfrowy (używany jako woltomierz cyfrowy)
Graniczny błąd bezwzględny jest sumą dwóch składników: składowej addytywnej (błąd zera) oraz składowej multiplikatywnej (błąd wzmocnienia).
ΔU=0,05% U + 0,01% Uz Graniczny błąd względny wyrażony w [%]:
Pomiary napięcia multimetrem cyfrowym przeprowadziliśmy korzystając z dwóch zakresów dla każdego napięcia: do 1V, 10V i 100V.
(…)
… od zakresu tzn. im zakres mniejszy tym pomiar posiada więcej cyfr znaczących (mierzona wartość musi zawierać się w tym zakresie). Wytłumaczyć to można na podstawie pomiaru pierwszego z tabeli nr 2. Przyjmując wartość zamierzoną i badając ją na zakresie, gdzie przewidujemy iż wartość będzie wynosiła ok. 90% zakresu, otrzymujemy błąd względny na poziomie 0,06%, jeśli natomiast zmienimy zakres…
… napięcia
U- napięcie zmierzone [V]
U - błąd bezwzględny pomiaru napięcia [ V ]
δU - błąd względny pomiaru napięcia [ % ]
5. Wykresy do uzyskanych wyników:
Wykres 1
6. Wnioski:
Analizując wyniki pomiarów i poszczególne błędy można zauważyć, że błędy dla różnych mierników różnią się od siebie:
Zauważamy , że w woltomierzu analogowym błąd wzrasta wraz ze wzrostem zakresu pomiarowego przy stałej wartości…
