Przemiany podczas chłodzenia

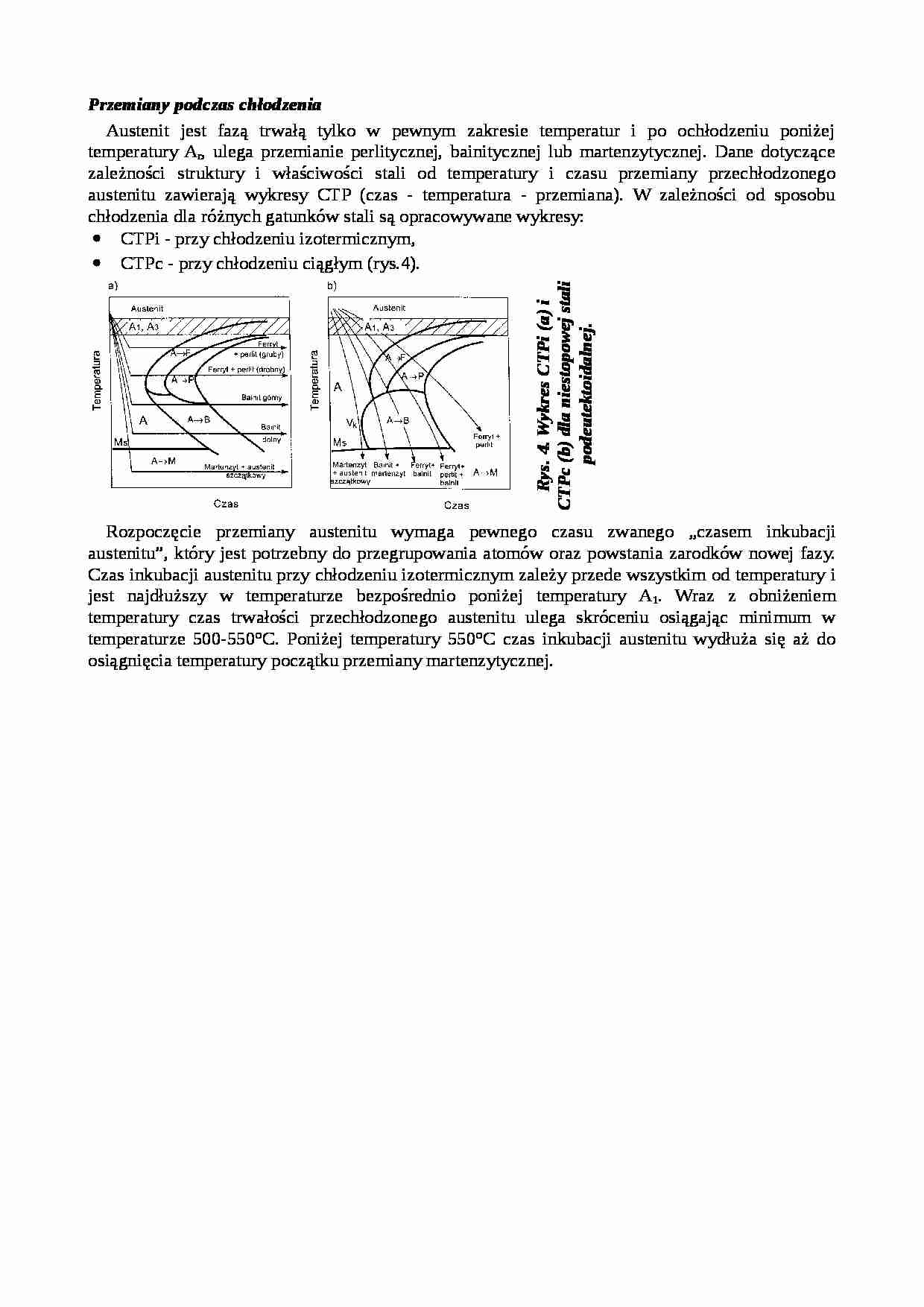

Przemiany podczas chłodzenia Austenit jest fazą trwałą tylko w pewnym zakresie temperatur i po ochłodzeniu poniżej temperatury A r , ulega przemianie perlitycznej, bainitycznej lub martenzytycznej. Dane dotyczące zależności struktury i właściwości stali od temperatury i czasu przemiany przechłodzonego austenitu zawierają wykresy CTP (czas - temperatura - przemiana). W zależności od sposobu chłodzenia dla różnych gatunków stali są opracowywane wykresy:
CTPi - przy chłodzeniu izotermicznym,
CTPc - przy chłodzeniu ciągłym (rys.4).
Rys. 4. Wykres CTPi (a) i CTPc (b) dla niestopowej stali podeutektoidalnej. Rozpoczęcie przemiany austenitu wymaga pewnego czasu zwanego „czasem inkubacji austenitu”, który jest potrzebny do przegrupowania atomów oraz powstania zarodków nowej fazy. Czas inkubacji austenitu przy chłodzeniu izotermicznym zależy przede wszystkim od temperatury i jest najdłuższy w temperaturze bezpośrednio poniżej temperatury A 1 . Wraz z obniżeniem temperatury czas trwałości przechłodzonego austenitu ulega skróceniu osiągając minimum w temperaturze 500-550°C. Poniżej temperatury 550°C czas inkubacji austenitu wydłuża się aż do osiągnięcia temperatury początku przemiany martenzytycznej.
... zobacz całą notatkę
