Przemiana bainityczna

Przemiana bainityczna.

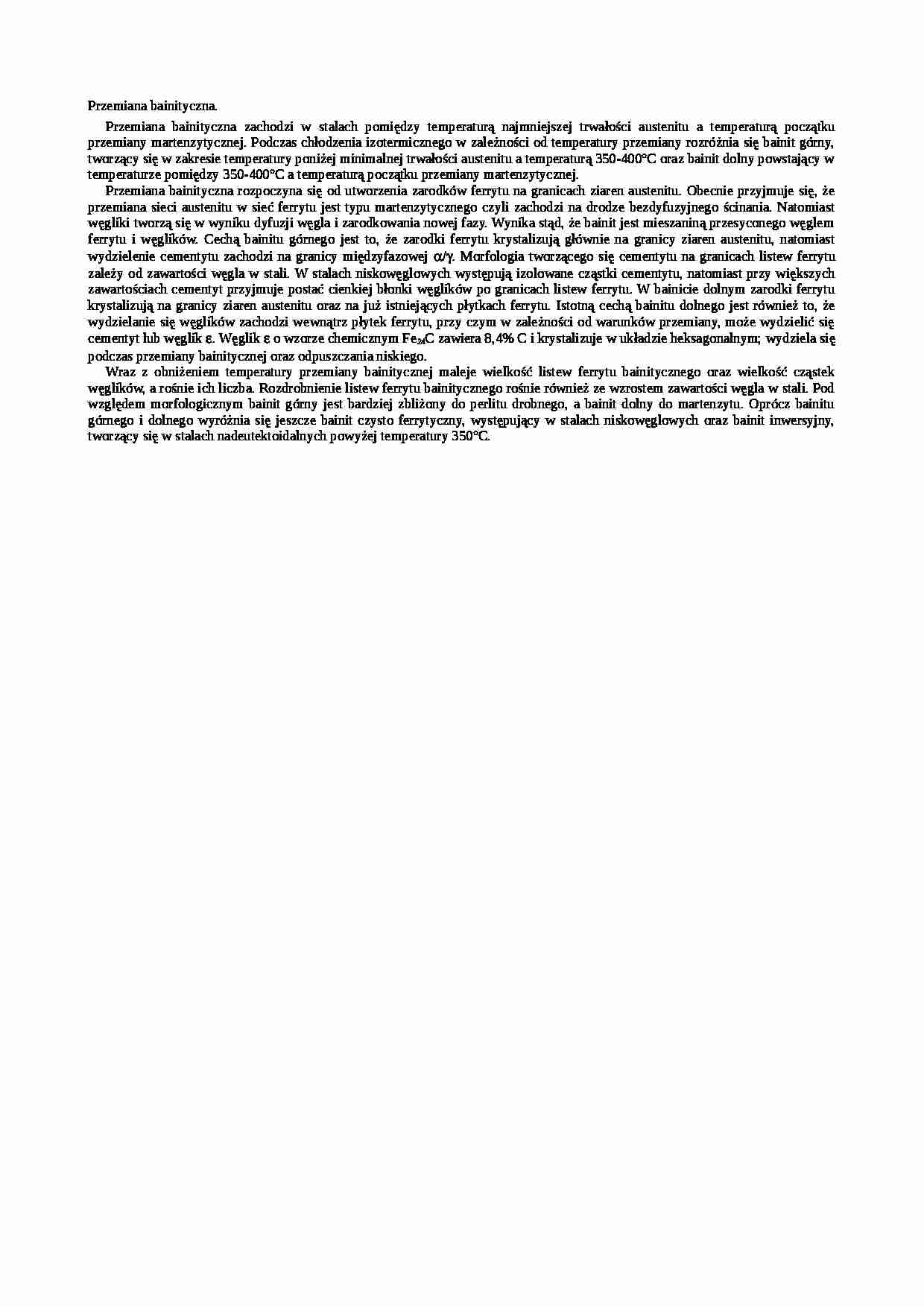

Przemiana bainityczna zachodzi w stalach pomiędzy temperaturą najmniejszej trwałości austenitu a temperaturą początku przemiany martenzytycznej. Podczas chłodzenia izotermicznego w zależności od temperatury przemiany rozróżnia się bainit górny, tworzący się w zakresie temperatury poniżej minimalnej trwałości austenitu a temperaturą 350-400°C oraz bainit dolny powstający w temperaturze pomiędzy 350-400°C a temperaturą początku przemiany martenzytycznej.
Przemiana bainityczna rozpoczyna się od utworzenia zarodków ferrytu na granicach ziaren austenitu. Obecnie przyjmuje się, że przemiana sieci austenitu w sieć ferrytu jest typu martenzytycznego czyli zachodzi na drodze bezdyfuzyjnego ścinania. Natomiast węgliki tworzą się w wyniku dyfuzji węgla i zarodkowania nowej fazy. Wynika stąd, że bainit jest mieszaniną przesyconego węglem ferrytu i węglików. Cechą bainitu górnego jest to, że zarodki ferrytu krystalizują głównie na granicy ziaren austenitu, natomiast wydzielenie cementytu zachodzi na granicy międzyfazowej γ. Morfologia tworzącego się cementytu na granicach listew ferrytu zależy od zawartości węgla w stali. W stalach niskowęglowych występują izolowane cząstki cementytu, natomiast przy większych zawartościach cementyt przyjmuje postać cienkiej błonki węglików po granicach listew ferrytu. W bainicie dolnym zarodki ferrytu krystalizują na granicy ziaren austenitu oraz na już istniejących płytkach ferrytu. Istotną cechą bainitu dolnego jest również to, że wydzielanie się węglików zachodzi wewnątrz płytek ferrytu, przy czym w zależności od warunków przemiany, może wydzielić się cementyt lub węglik . Węglik  o wzorze chemicznym Fe 24 C zawiera 8,4% C i krystalizuje w układzie heksagonalnym; wydziela się podczas przemiany bainitycznej oraz odpuszczania niskiego.
Wraz z obniżeniem temperatury przemiany bainitycznej maleje wielkość listew ferrytu bainitycznego oraz wielkość cząstek węglików, a rośnie ich liczba. Rozdrobnienie listew ferrytu bainitycznego rośnie również ze wzrostem zawartości węgla w stali. Pod względem morfologicznym bainit górny jest bardziej zbliżony do perlitu drobnego, a bainit dolny do martenzytu. Oprócz bainitu górnego i dolnego wyróżnia się jeszcze bainit czysto ferrytyczny, występujący w stalach niskowęglowych oraz bainit inwersyjny, tworzący się w stalach nadeutektoidalnych powyżej temperatury 350°C.
... zobacz całą notatkę
