To tylko jedna z 10 stron tej notatki. Zaloguj się aby zobaczyć ten dokument.
Zobacz
całą notatkę

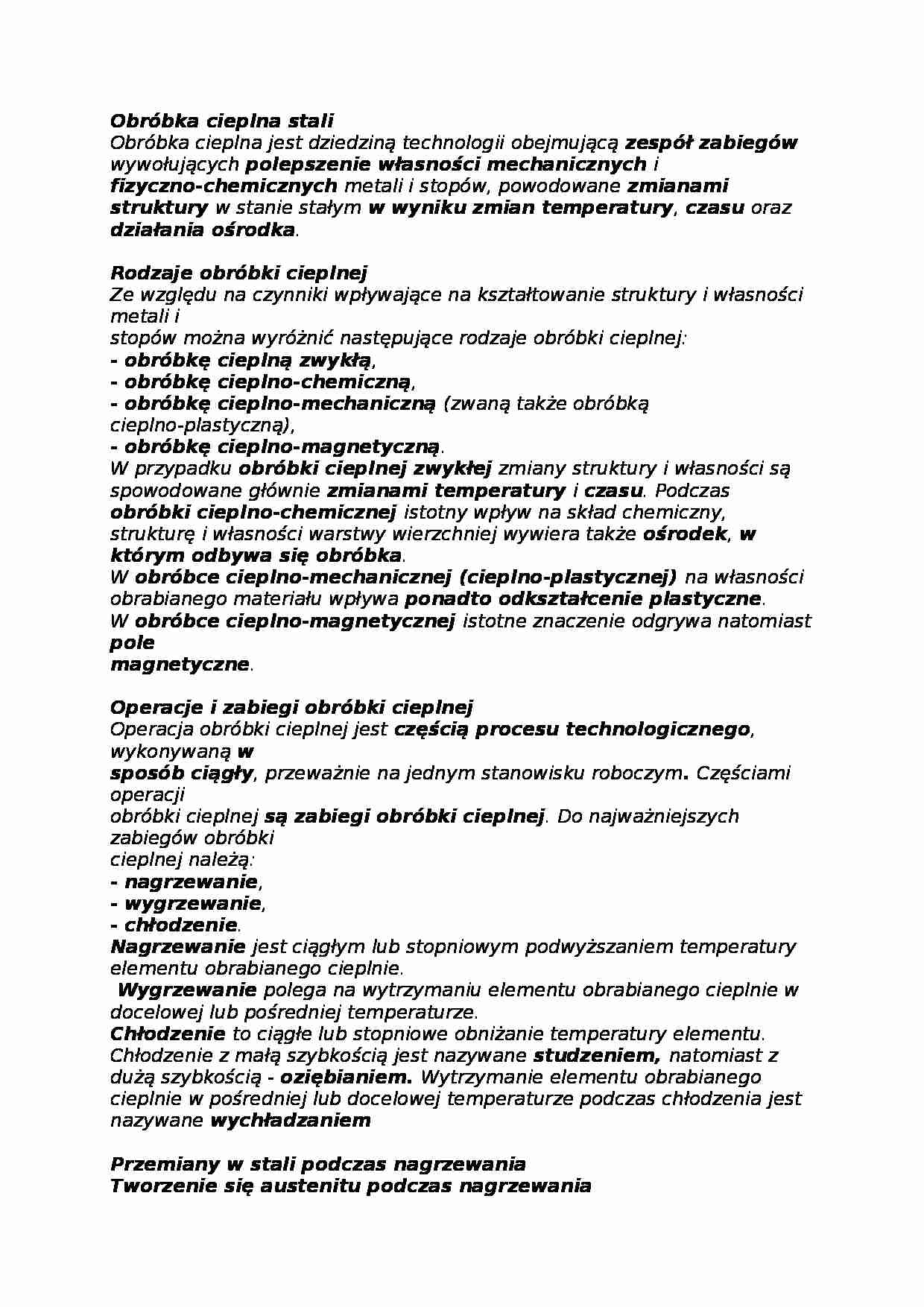

Obróbka cieplna stali Obróbka cieplna jest dziedziną technologii obejmującą zespół zabiegów wywołujących polepszenie własności mechanicznych i fizyczno-chemicznych metali i stopów, powodowane zmianami struktury w stanie stałym w wyniku zmian temperatury , c zasu oraz działania ośrodka . Rodzaje obróbki cieplnej Ze względu na czynniki wpływające na kształtowanie struktury i własności metali i stopów można wyróżnić następujące rodzaje obróbki cieplnej: - obróbkę cieplną zwykłą , - obróbkę cieplno-chemiczną , - obróbkę cieplno-mechaniczną (zwaną także obróbką cieplno-plastyczną), - obróbkę cieplno-magnetyczną . W przypadku obróbki cieplnej zwykłej zmiany struktury i własności są spowodowane głównie zmianami temperatury i czasu . Podczas obróbki cieplno-chemicznej istotny wpływ na skład chemiczny, strukturę i własności warstwy wierzchniej wywiera także ośrodek , w którym odbywa się obróbka . W obróbce cieplno-mechanicznej (cieplno-plastycznej) na własności obrabianego materiału wpływa ponadto odkształcenie plastyczne . W obróbce cieplno-magnetycznej istotne znaczenie odgrywa natomiast pole magnetyczne . Operacje i zabiegi obróbki cieplnej Operacja obróbki cieplnej jest częścią procesu technologicznego , wykonywaną w sposób ciągły , przeważnie na jednym stanowisku roboczym . Częściami operacji obróbki cieplnej są zabiegi obróbki cieplne j . Do najważniejszych zabiegów obróbki cieplnej należą: - nagrzewanie , - wygrzewanie , - chłodzenie . Nagrzewanie jest ciągłym lub stopniowym podwyższaniem temperatury elementu obrabianego cieplnie . Wygrzewanie polega na wytrzymaniu elementu obrabianego cieplnie w docelowej lub pośredniej temperaturze. Chłodzenie to ciągłe lub stopniowe obniżanie temperatury elementu. Chłodzenie z małą szybkością jest nazywane studzeniem, natomiast z dużą szybkością - oziębianiem. Wytrzymanie elementu obrabianego cieplnie w pośredniej lub docelowej temperaturze podczas chłodzenia jest nazywan e wychładzaniem Przemiany w stali podczas nagrzewania Tworzenie się austenitu podczas nagrzewania Nagrzewanie stali do temperatury zapewniającej wystąpienie struktury austenitu jest zabiegiem stosowanym w większości operacji obróbki cieplnej . Warunkiem rozpoczęcia procesu tworzenia się austenitu z mieszaniny ferrytu i cementytu jest nagrzanie stali do temperatury wyższej od Ac 1 . Po nagrzaniu do tej temperatury, na granicach międzyfazowych ferrytu i
(…)
… struktury.
Wyżarzanie zupełne stosowane do stali stopowych, polega na nagrzaniu stali do temperatury o 30 - 50°C wyższej od Ac3, Accm (linia GSE), wygrzaniu w tej temperaturze i następnym bardzo wolnym chłodzeniu, np. z piecem, w zakresie temperatury między Ac3 i Ac cm a Ac1. Dalsze studzenie może odbywać się w powietrzu.
Wyżarzanie izotermiczne, będące odmianą wyżarzania zupełnego, polega na nagrzaniu stali do temperatury o 30 - 50°C wyższej od Ac1, wygrzaniu w tej temperaturze, szybkim ochłodzeniu do temperatury nieco niższej od Ac1 wytrzymaniu izotermicznym w tej temperaturze aż do zakończenia przemiany perlitycznej i następnym chłodzeniu w powietrzu. Wyżarzanie izotermiczne jest stosowane w przypadku obróbki cieplnej stali stopowych, które po wyżarzaniu zupełnym wykazują zbyt dużą twardość…
…,
- długookresowe, gdy wynosi kilkadziesiąt godzin.
Przy stałej temperaturze azotowania struktura warstw wierzchnich obrabianej stali zależy od czasu tej operacji. Strefa azotków i węglikoazotków e decyduje o odporności na ścieranie stali węglowych. W przypadku stali stopowych na własności te wpływa dodatkowo strefa dyfuzyjna.
Warstwa azotowana wykazuje największą odporność na ścieranie, gdy jest twarda…
… węgla. Zachodzi przy przechłodzeniu stali do temperatury w zakresie ok. 450 - 200°C. W wyniku przemiany powstaje bainit, będący mieszaniną ferrytu przesyconego węglem i dyspersyjnych węglików.
Zarodkowanie bainitu rozpoczyna dyfuzyjne przemieszczanie węgla w austenicie do granic ziarn i dyslokacji. Zarodkami przemiany są miejsca ubogie w węgiel, utworzone w pobliżu granic ziarn i dyslokacji…
... zobacz całą notatkę
Komentarze użytkowników (0)
