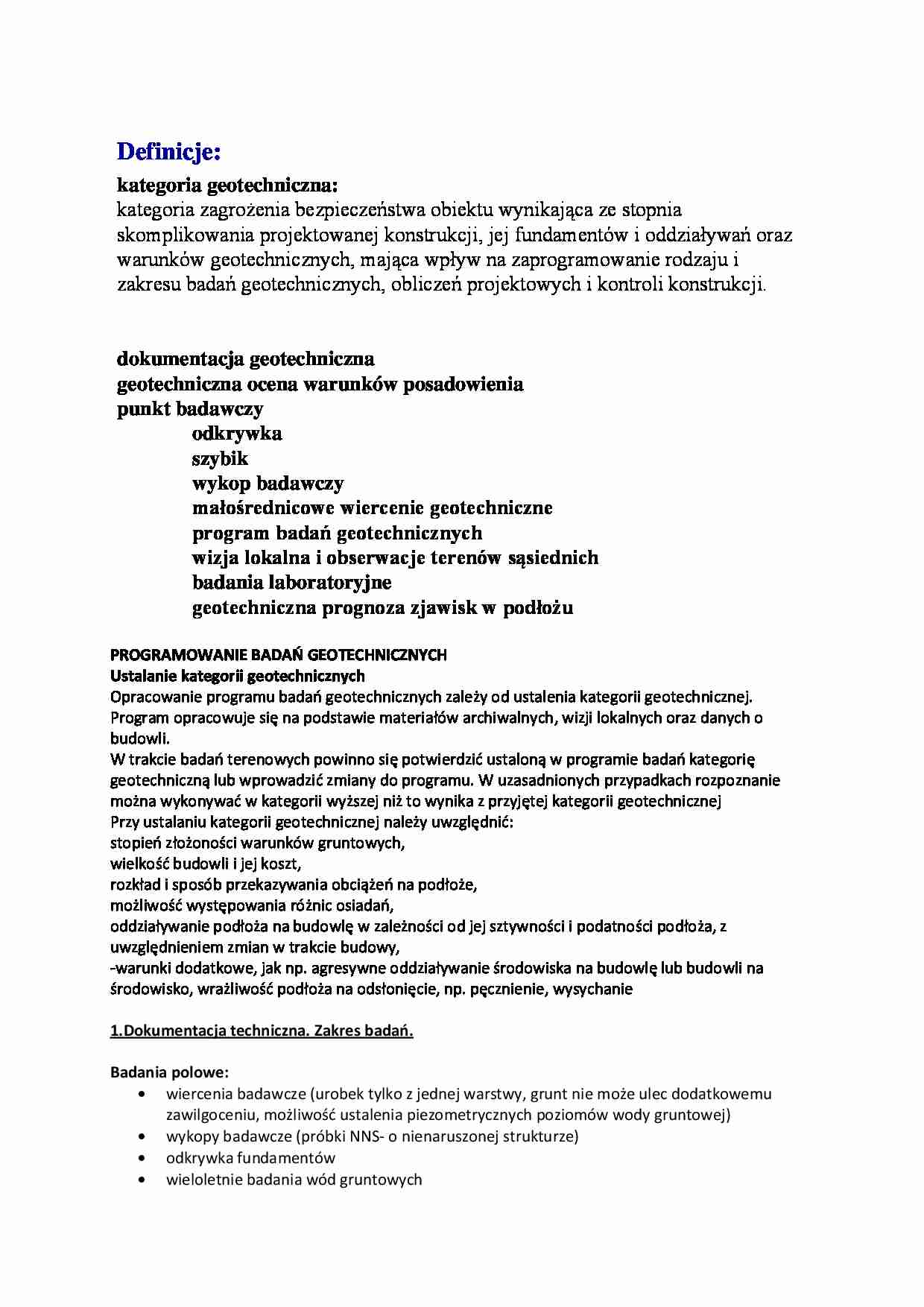

PROGRAMOWANIE BADAŃ GEOTECHNICZNYCH
Ustalanie kategorii geotechnicznych
Opracowanie programu badań geotechnicznych zależy od ustalenia kategorii geotechnicznej. Program opracowuje się na podstawie materiałów archiwalnych, wizji lokalnych oraz danych o budowli.
W trakcie badań terenowych powinno się potwierdzić ustaloną w programie badań kategorię geotechniczną lub wprowadzić zmiany do programu. W uzasadnionych przypadkach rozpoznanie można wykonywać w kategorii wyższej niż to wynika z przyjętej kategorii geotechnicznej
Przy ustalaniu kategorii geotechnicznej należy uwzględnić:
stopień złożoności warunków gruntowych,
wielkość budowli i jej koszt,
rozkład i sposób przekazywania obciążeń na podłoże,
możliwość występowania różnic osiadań,
oddziaływanie podłoża na budowlę w zależności od jej sztywności i podatności podłoża, z uwzględnieniem zmian w trakcie budowy,
-warunki dodatkowe, jak np. agresywne oddziaływanie środowiska na budowlę lub budowli na środowisko, wrażliwość podłoża na odsłonięcie, np. pęcznienie, wysychanie
1.Dokumentacja techniczna. Zakres badań. Badania polowe: wiercenia badawcze (urobek tylko z jednej warstwy, grunt nie może ulec dodatkowemu zawilgoceniu, możliwość ustalenia piezometrycznych poziomów wody gruntowej)
wykopy badawcze (próbki NNS- o nienaruszonej strukturze)
odkrywka fundamentów wieloletnie badania wód gruntowych sondowania
obciążenia próbne badania presjometryczne
b.radiometryczne (fizyczne właściwości gruntów)
pompowania próbne Program badań laboratoryjnych:
analiza uziarnienia wilgotność gęstość stopień zagęszczenia i plastyczności b.wytrzymałościowe (aparat bezpośredniego ścinania, aparat trójosiowy- określa się c i ø) gruntu (edometr)
Dokumentacja geotechniczna: plan sytuacyjny terenu z zaznaczeniem położenia obiektu z miejscami otworów badawczych
metryka otworów badawczych
przekroje geotechniczne zestawienie wyników badań gruntów i składu chemicznego wody gruntowej charakterystyka terenu budowy, warunki wodno-gruntowe, stan budowli istniejących
Stopnie złożoności warunków geotechnicznych
Proste warunki gruntowe
- jednorodne, genetyczne i litologiczne równoległe warstwy gruntów dobrej nośności
- poziom wody gruntowej poniżej projektowanego poziomu posadowienia
(…)
… oraz stopnia agresywności tej wody. Ilość i rozmieszczenie punktów badawczych (wykopy badawcze, otwory wiertnicze sondowanie) ustala się indywidualnie, niekiedy można zrezygnować z wykonywania badań w punktach badawczych - rozpoznanie gruntów wystarczy sprawdzić w wykopie budowlanym w czasie realizacji obiektu, w wyjątkowych wypadkach wykonuje się badania laboratoryjne,
− kat. II: zebranie publikowanych i archiwalnych materiałów na temat badanego terenu i otoczenia, na tej podstawie opracowuje się program niezbędnych badań terenowych i laboratoryjnych z określeniem ich ilości, rozmieszczenia otworów badawczych i ich głębokości, ilości próbek,
− kat. III: wymagane jest szczególnie dokładne i wnikliwe zbadanie podłoża gruntowego, dokładne informacje zawiera norma PN-B-02479:1998.
Na podstawie przeprowadzonych…
… w tym organicznych i nasypów niekontrolowanych
- poziom wody gruntowej w poziomie posadowienia lub powyżej
- brak niekorzystnych zjawisk geologicznych (czynnych procesów geologicznych)
Skomplikowane
warunki gruntowe
- występowanie niekorzystnych zjawisk geologicznych (zjawiska i formy krasowe, osuwiskowe, sufozyjne)
- szkody górnicze
- obszary delt
Rodzaj i zakres badań oraz zakres i forma opracowywanej…
