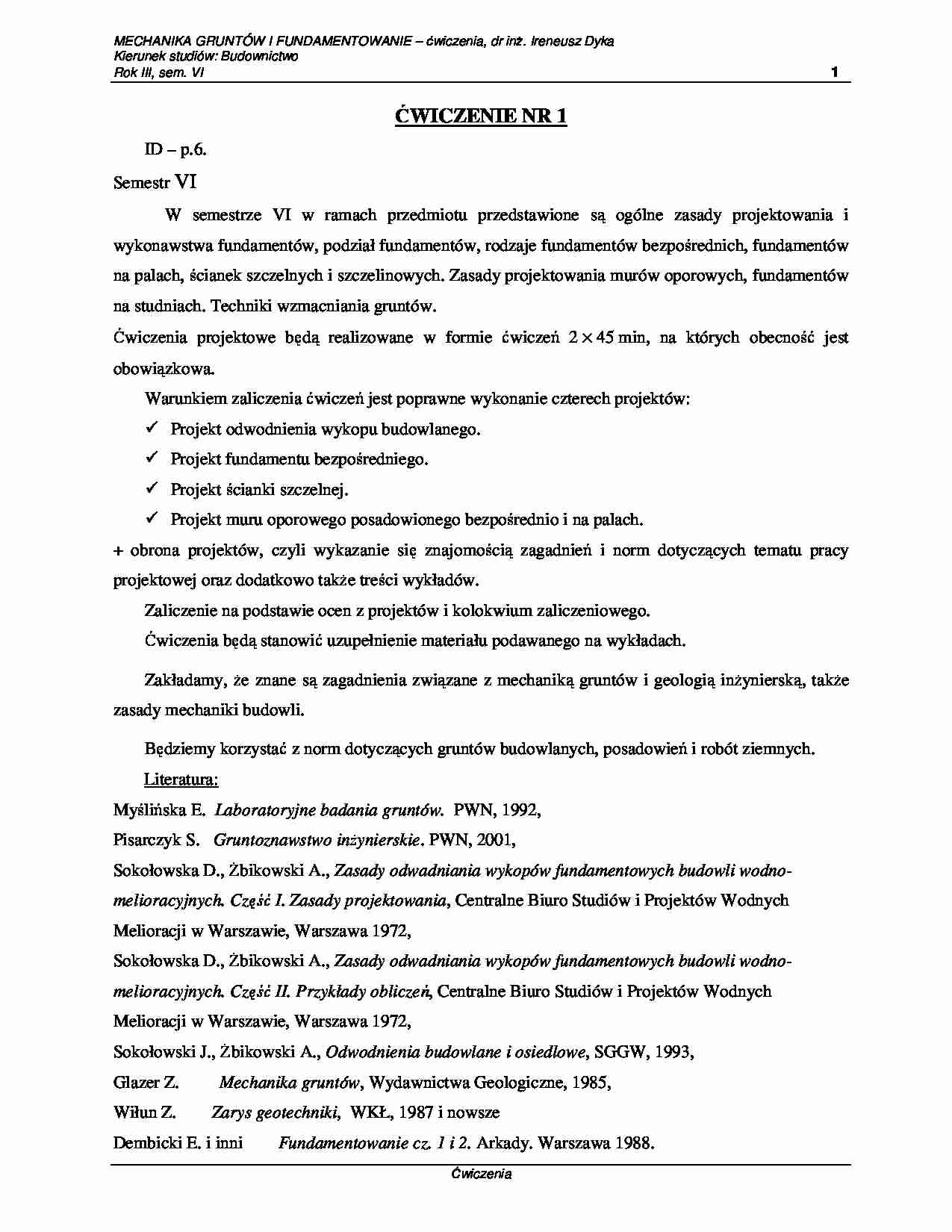

MECHANIKA GRUNTÓW I FUNDAMENTOWANIE – ć wiczenia, dr in . Ireneusz Dyka Kierunek studiów: Budownictwo Rok III, sem. VI 1 Ć WICZENIE NR 1 ID – p.6. Semestr VI W semestrze VI w ramach przedmiotu przedstawione są ogólne zasady projektowania i wykonawstwa fundamentów, podział fundamentów, rodzaje fundamentów bezpośrednich, fundamentów na palach, ścianek szczelnych i szczelinowych. Zasady projektowania murów oporowych, fundamentów na studniach. Techniki wzmacniania gruntów. Ćwiczenia projektowe będą realizowane w formie ćwiczeń 2 × 45 min, na których obecność jest obowiązkowa. Warunkiem zaliczenia ćwiczeń jest poprawne wykonanie czterech projektów: Projekt odwodnienia wykopu budowlanego. Projekt fundamentu bezpośredniego. Projekt ścianki szczelnej. Projekt muru oporowego posadowionego bezpośrednio i na palach. + obrona projektów, czyli wykazanie się znajomością zagadnień i norm dotyczących tematu pracy projektowej oraz dodatkowo tak e treści wykładów. Zaliczenie na podstawie ocen z projektów i kolokwium zaliczeniowego. Ćwiczenia będą stanowić uzupełnienie materiału podawanego na wykładach. Zakładamy, e znane są zagadnienia związane z mechaniką gruntów i geologią in ynierską, tak e zasady mechaniki budowli. Będziemy korzystać z norm dotyczących gruntów budowlanych, posadowień i robót ziemnych. Literatura: Myślińska E. Laboratoryjne badania gruntów. PWN, 1992, Pisarczyk S. Gruntoznawstwo in ynierskie . PWN, 2001, Sokołowska D., bikowski A., Zasady odwadniania wykopów fundamentowych budowli wodno- melioracyjnych. Cz ęść I. Zasady projektowania , Centralne Biuro Studiów i Projektów Wodnych Melioracji w Warszawie, Warszawa 1972, Sokołowska D., bikowski A., Zasady odwadniania wykopów fundamentowych budowli wodno- melioracyjnych. Cz ęść II. Przykłady oblicze ń, Centralne Biuro Studiów i Projektów Wodnych Melioracji w Warszawie, Warszawa 1972, Sokołowski J., bikowski A., Odwodnienia budowlane i osiedlowe , SGGW, 1993, Glazer Z. Mechanika gruntów , Wydawnictwa Geologiczne, 1985, Wiłun Z. Zarys geotechniki , WKŁ, 1987 i nowsze Dembicki E. i inni Fundamentowanie cz. 1 i 2. Arkady. Warszawa 1988. Ć wiczenia MECHANIKA GRUNTÓW I FUNDAMENTOWANIE – ć wiczenia, dr in . Ireneusz Dyka Kierunek studiów: Budownictwo Rok III, sem. VI 2 Czarnota – Bojarski R. i inni Fundamenty budowli l ą dowych . Arkady. 1978. Grabowski Z. i inni
(…)
… = α(Sc + lf) = 1.77·(7.0 + 4.0) = 19.5 m.
Do obliczeń przyjmuje się średni wa ony współczynnik filtracji:
k średni =
k1h1 + k 2 h2 + ... + k n hn 80 ⋅ 4.0 + 40 ⋅ 2.5 + 120 ⋅ 13.0
=
= 101.5 m/d
h1 + h2 + ... + hn
19.5
Promień zasięgu linii depresji (wg Sichardta): R =10.2 ⋅ S o k = 10.2×5.5×10.07 = 565 m.
Jeśli R < Lo
wykop lądowy (Lo - odległość od linii brzegowej rzeki do środka wykopu)
Promień…
… zupełne
Depresja w środku wykopu: So = H + 0.5 + (1.00) = 6.0 + 0.5 + 1.0 = 7.5 m
2 – obni one zwierciadło wody w gruntach nieprzepuszczalnych;
3- obni one zwierciadło wody w gruntach spoistych rozluźnionych lub niespoistych
5 – spąg warstwy wodonośnej
Głębokość strefy czynnej Ho = 10.5 + 1.0 = 11.5 m
Do obliczeń przyjmuje się średni wa ony współczynnik filtracji:
Ćwiczenia
13
MECHANIKA GRUNTÓW…
… drena y poziomych);
-
mieszane, polegające na zastosowaniu w tym samym wykopie ró nych sposobów odwodnienia
lub ró nych typów ujęć.
Wybór systemu odwadniania następuje wskutek szczegółowej analizy następujących czynników:
-
warunki geologiczne i hydrogeologiczne (układ warstw wodonośnych i ich przepuszczalność,
poziomy wód gruntowych i warunki ich zasilania);
-
wielkość, kształt i lokalizacja wykopu…
