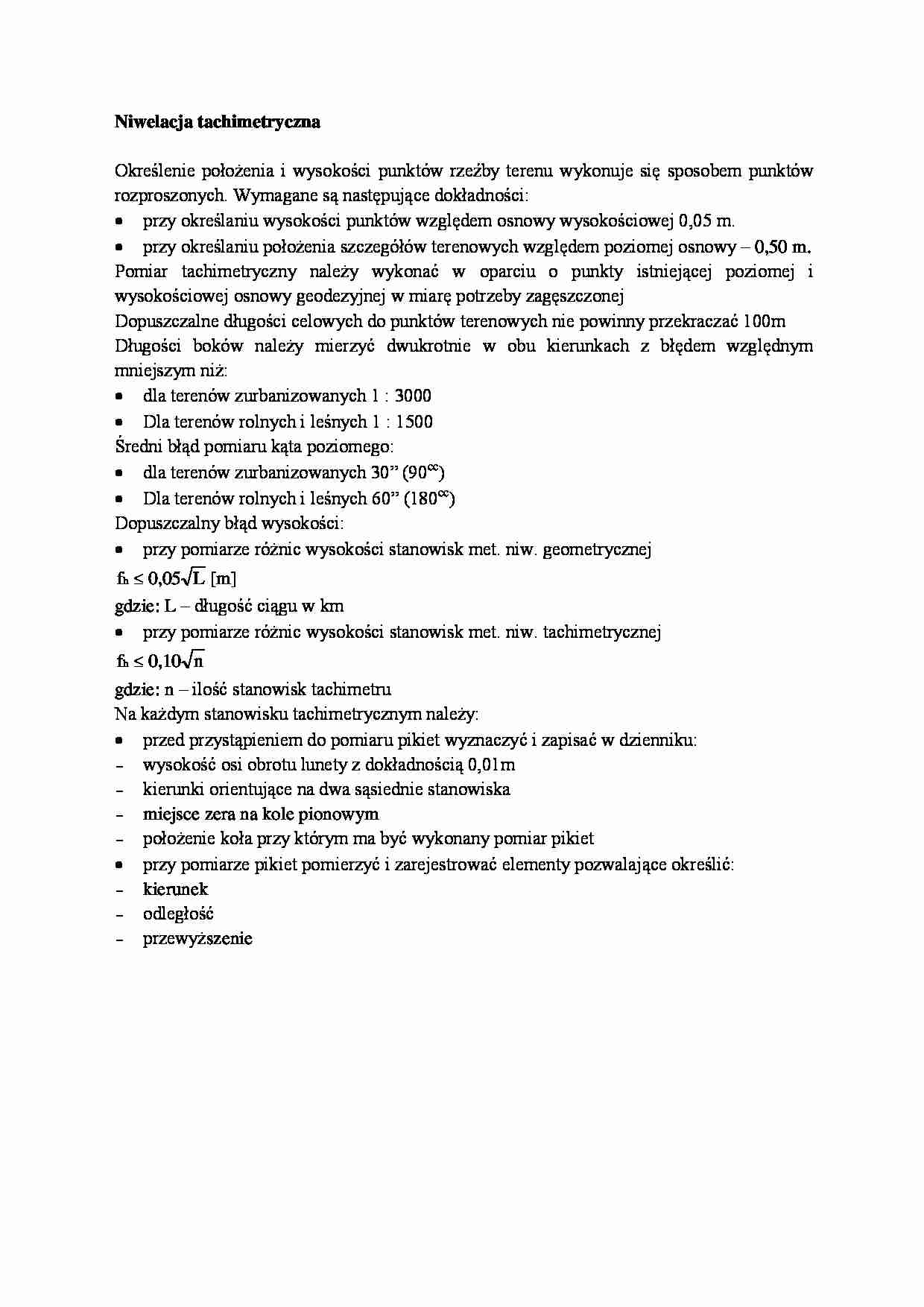

Niwelacja tachimetryczna - strona 1

Fragment notatki:

Niwelacja tachimetryczna
Określenie położenia i wysokości punktów rzeźby terenu wykonuje się sposobem punktów
rozproszonych. Wymagane są następujące dokładności:
 przy określaniu wysokości punktów względem osnowy wysokościowej 0,05 m.
 przy określaniu położenia szczegółów terenowych względem poziomej osnowy – 0,50 m.
Pomiar tachimetryczny należy wykonać w oparciu o punkty istniejącej poziomej i
wysokościowej osnowy geodezyjnej w miarę potrzeby zagęszczonej
Dopuszczalne długości celowych do punktów terenowych nie powinny przekraczać 100m
Długości boków należy mierzyć dwukrotnie w obu kierunkach z błędem względnym
mniejszym niż:
 dla terenów zurbanizowanych 1 : 3000
 Dla terenów rolnych i leśnych 1 : 1500
Średni błąd pomiaru kąta poziomego:
 dla terenów zurbanizowanych 30” (90cc)
 Dla terenów rolnych i leśnych 60” (180cc)
Dopuszczalny błąd wysokości:
 przy pomiarze różnic wysokości stanowisk met. niw. geometrycznej
fh  0,05 L [m]
gdzie: L – długość ciągu w km
 przy pomiarze różnic wysokości stanowisk met. niw. tachimetrycznej
fh  0,10 n
gdzie: n – ilość stanowisk tachimetru
Na każdym stanowisku tachimetrycznym należy:
 przed przystąpieniem do pomiaru pikiet wyznaczyć i zapisać w dzienniku:
- wysokość osi obrotu lunety z dokładnością 0,01m
- kierunki orientujące na dwa sąsiednie stanowiska
- miejsce zera na kole pionowym
- położenie koła przy którym ma być wykonany pomiar pikiet
 przy pomiarze pikiet pomierzyć i zarejestrować elementy pozwalające określić:
- kierunek
- odległość
- przewyższenie
