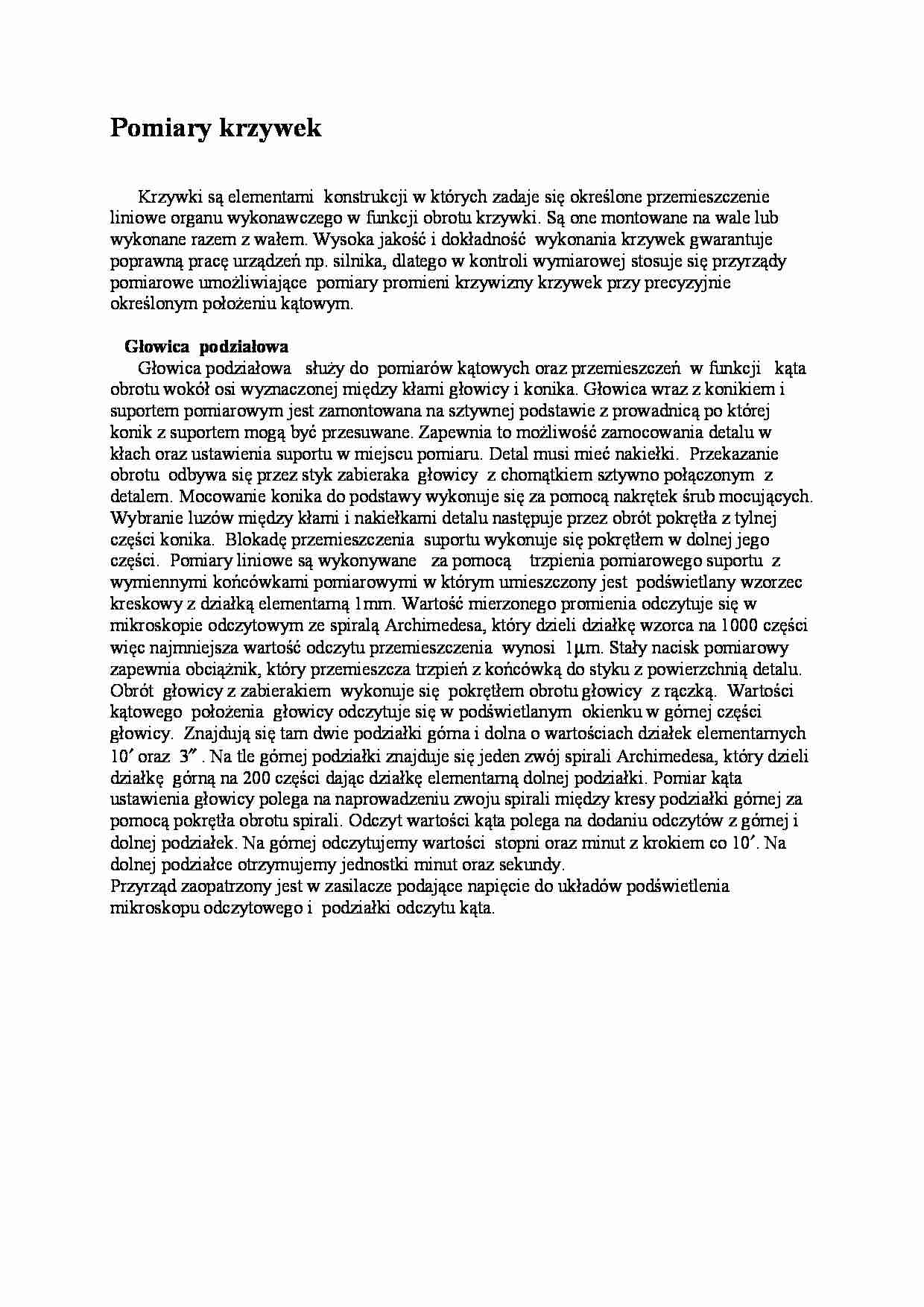

Pomiary krzywek Krzywki są elementami konstrukcji w których zadaje się określone przemieszczenie liniowe organu wykonawczego w funkcji obrotu krzywki. Są one montowane na wale lub wykonane razem z wałem. Wysoka jakość i dokładność wykonania krzywek gwarantuje poprawną pracę urządzeń np. silnika, dlatego w kontroli wymiarowej stosuje się przyrządy pomiarowe umożliwiające pomiary promieni krzywizny krzywek przy precyzyjnie określonym położeniu kątowym. Głowica podziałowa Głowica podziałowa służy do pomiarów kątowych oraz przemieszczeń w funkcji kąta obrotu wokół osi wyznaczonej między kłami głowicy i konika. Głowica wraz z konikiem i suportem pomiarowym jest zamontowana na sztywnej podstawie z prowadnicą po której konik z suportem mogą być przesuwane. Zapewnia to możliwość zamocowania detalu w kłach oraz ustawienia suportu w miejscu pomiaru. Detal musi mieć nakiełki. Przekazanie obrotu odbywa się przez styk zabieraka głowicy z chomątkiem sztywno połączonym z detalem. Mocowanie konika do podstawy wykonuje się za pomocą nakrętek śrub mocujących. Wybranie luzów między kłami i nakiełkami detalu następuje przez obrót pokrętła z tylnej części konika. Blokadę przemieszczenia suportu wykonuje się pokrętłem w dolnej jego części. Pomiary liniowe są wykonywane za pomocą trzpienia pomiarowego suportu z wymiennymi końcówkami pomiarowymi w którym umieszczony jest podświetlany wzorzec kreskowy z działką elementarną 1mm. Wartość mierzonego promienia odczytuje się w mikroskopie odczytowym ze spiralą Archimedesa, który dzieli działkę wzorca na 1000 części więc najmniejsza wartość odczytu przemieszczenia wynosi 1 µm. Stały nacisk pomiarowy zapewnia obciążnik, który przemieszcza trzpień z końcówką do styku z powierzchnią detalu. Obrót głowicy z zabierakiem wykonuje się pokrętłem obrotu głowicy z rączką. Wartości kątowego położenia głowicy odczytuje się w podświetlanym okienku w górnej części głowicy. Znajdują się tam dwie podziałki górna i dolna o wartościach działek elementarnych 10 ′ oraz 3″ . Na tle górnej podziałki znajduje się jeden zwój spirali Archimedesa, który dzieli działkę górną na 200 części dając działkę elementarną dolnej podziałki. Pomiar kąta ustawienia głowicy polega na naprowadzeniu zwoju spirali między kresy podziałki górnej za pomocą pokrętła obrotu spirali. Odczyt wartości kąta polega na dodaniu odczytów z górnej i dolnej podziałek. Na górnej odczytujemy wartości stopni oraz minut z krokiem co 10
