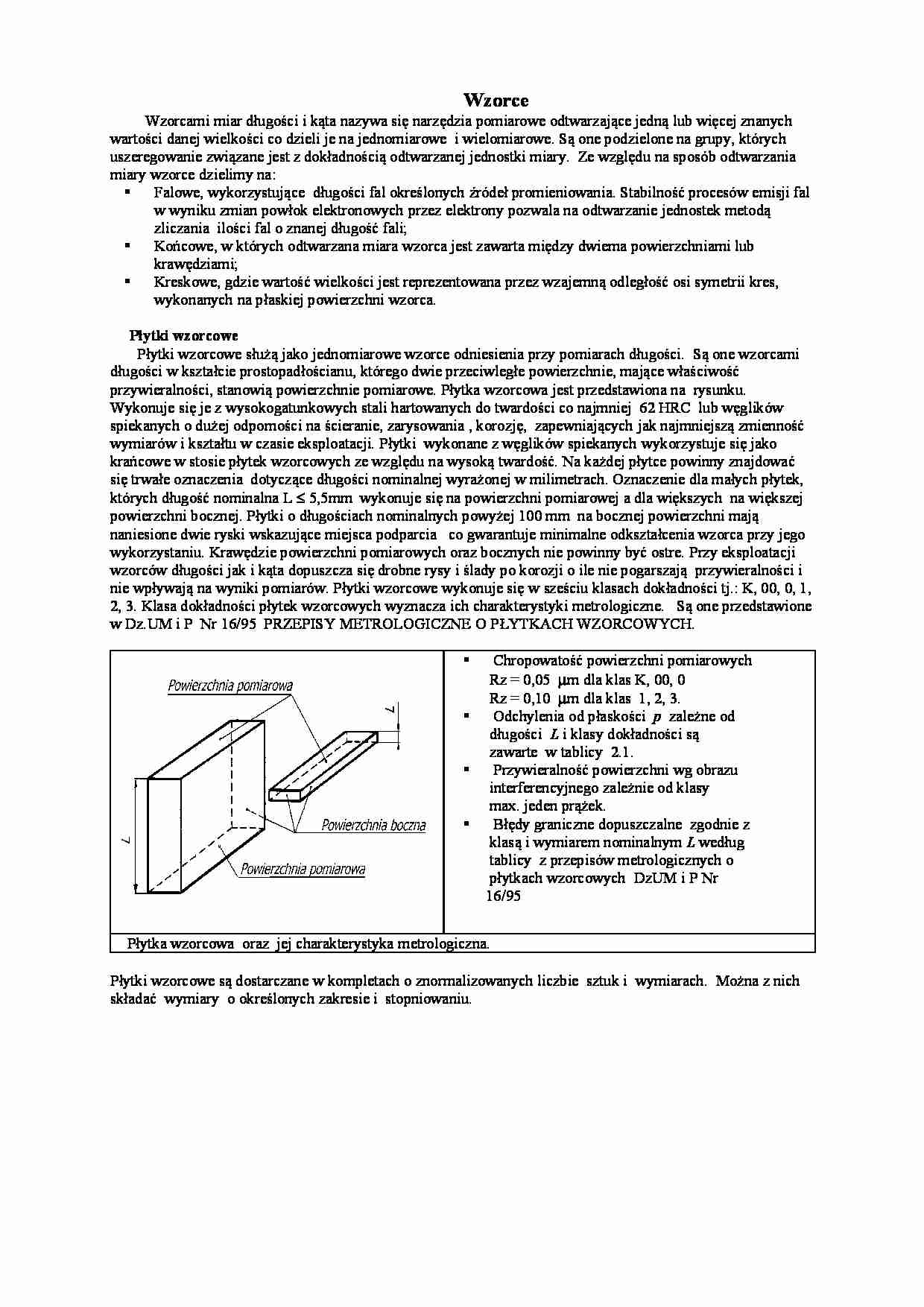

        Wzorce          Wzorcami miar długości i kąta nazywa się narzędzia pomiarowe odtwarzające jedną lub więcej znanych  wartości danej wielkości co dzieli je na jednomiarowe  i wielomiarowe. Są one podzielone na grupy, których  uszeregowanie związane jest z dokładnością odtwarzanej jednostki miary.  Ze względu na sposób odtwarzania  miary wzorce dzielimy na:  Falowe, wykorzystujące  długości fal określonych źródeł promieniowania. Stabilność procesów emisji fal  w wyniku zmian powłok elektronowych przez elektrony pozwala na odtwarzanie jednostek metodą  zliczania  ilości fal o znanej długość fali;  Końcowe, w których odtwarzana miara wzorca jest zawarta między dwiema powierzchniami lub  krawędziami;  Kreskowe, gdzie wartość wielkości jest reprezentowana przez wzajemną odległość osi symetrii kres,  wykonanych na płaskiej powierzchni wzorca.      Płytki wzorcowe        Płytki wzorcowe służą jako jednomiarowe wzorce odniesienia przy pomiarach długości.  Są one wzorcami  długości w kształcie prostopadłościanu, którego dwie przeciwległe powierzchnie, mające właściwość  przywieralności, stanowią powierzchnie pomiarowe. Płytka wzorcowa jest przedstawiona na  rysunku.  Wykonuje się je z wysokogatunkowych stali hartowanych do twardości co najmniej  62 HRC  lub węglików  spiekanych o dużej odporności na ścieranie, zarysowania , korozję,  zapewniających jak najmniejszą zmienność  wymiarów i kształtu w czasie eksploatacji. Płytki  wykonane z węglików spiekanych wykorzystuje się jako  krańcowe w stosie płytek wzorcowych ze względu na wysoką twardość. Na każdej płytce powinny znajdować  się trwałe oznaczenia  dotyczące długości nominalnej wyrażonej w milimetrach. Oznaczenie dla małych płytek,  których długość nominalna L  ≤ 5,5mm  wykonuje się na powierzchni pomiarowej a dla większych  na większej  powierzchni bocznej. Płytki o długościach nominalnych powyżej 100 mm  na bocznej powierzchni mają  naniesione dwie ryski wskazujące miejsca podparcia   co gwarantuje minimalne odkształcenia wzorca przy jego  wykorzystaniu. Krawędzie powierzchni pomiarowych oraz bocznych nie powinny być ostre. Przy eksploatacji  wzorców długości jak i kąta dopuszcza się drobne rysy i ślady po korozji o ile nie pogarszają  przywieralności i  nie wpływają na wyniki pomiarów. Płytki wzorcowe wykonuje się w sześciu klasach dokładności tj.: K, 00, 0, 1,  2, 3. Klasa dokładności płytek wzorcowych wyznacza ich charakterystyki metrologiczne.   Są one przedstawione  w Dz.UM i P  Nr 16/95  PRZEPISY METROLOGICZNE O PŁYTKACH WZORCOWYCH.

(…)

… z ograniczoną rozszerzalnością cieplną. Wartości współczynników rozszerzalności cieplnej zalecanych
materiałów do budowy podzielni wzorców są przedstawione w tablicy.
Rozszerzalność cieplna materiałów przeznaczonych na wzorce
wg DzUMiP Nr16/95
Materiał
Stal zawierająca 58% Ni
Stal
Szkło optyczne
Szkło kwarcowe
Współczynnik rozszerzalności liniowej
× 10 − 6 × K − 1
11,5
11
8,0
1,0
±
±
÷
±
0,5
0,5
11
0,5
W celu…
… zarysów gwintów służą do szybkiego, wizualnego sprawdzenia rodzaju i podziałki gwintu.
Występują one w oprawkach dla różnych rodzajów gwintów w których występują zarysy o wszystkich
podziałkach zgodnych z normą. Dobrany zarys wzorca musi na całej swojej długości pokryć kontrolowany
zarys gwintu co ocenia się metodą prześwitu światła na kolejnych bokach gwintu.

Wzorzec zarysów gwintu
Optyczny wzorzec…
… prostoliniowości
Najczęściej używanymi wzorcami prostoliniowości w warunkach przemysłowych są metalowe liniały
jednokrawędziowe oraz trójkrawędziowe. Odchyłki prostoliniowości krawędzi pomiarowych zależnie od
odmiany liniału, klasy dokładności i długości krawędzi zawierają się w przedziale 0,5 ÷ 5 µm. Sprawdzanie
prostoliniowości powierzchni odbywa się przez obserwację prześwitu świetlnego między powierzchnią…
