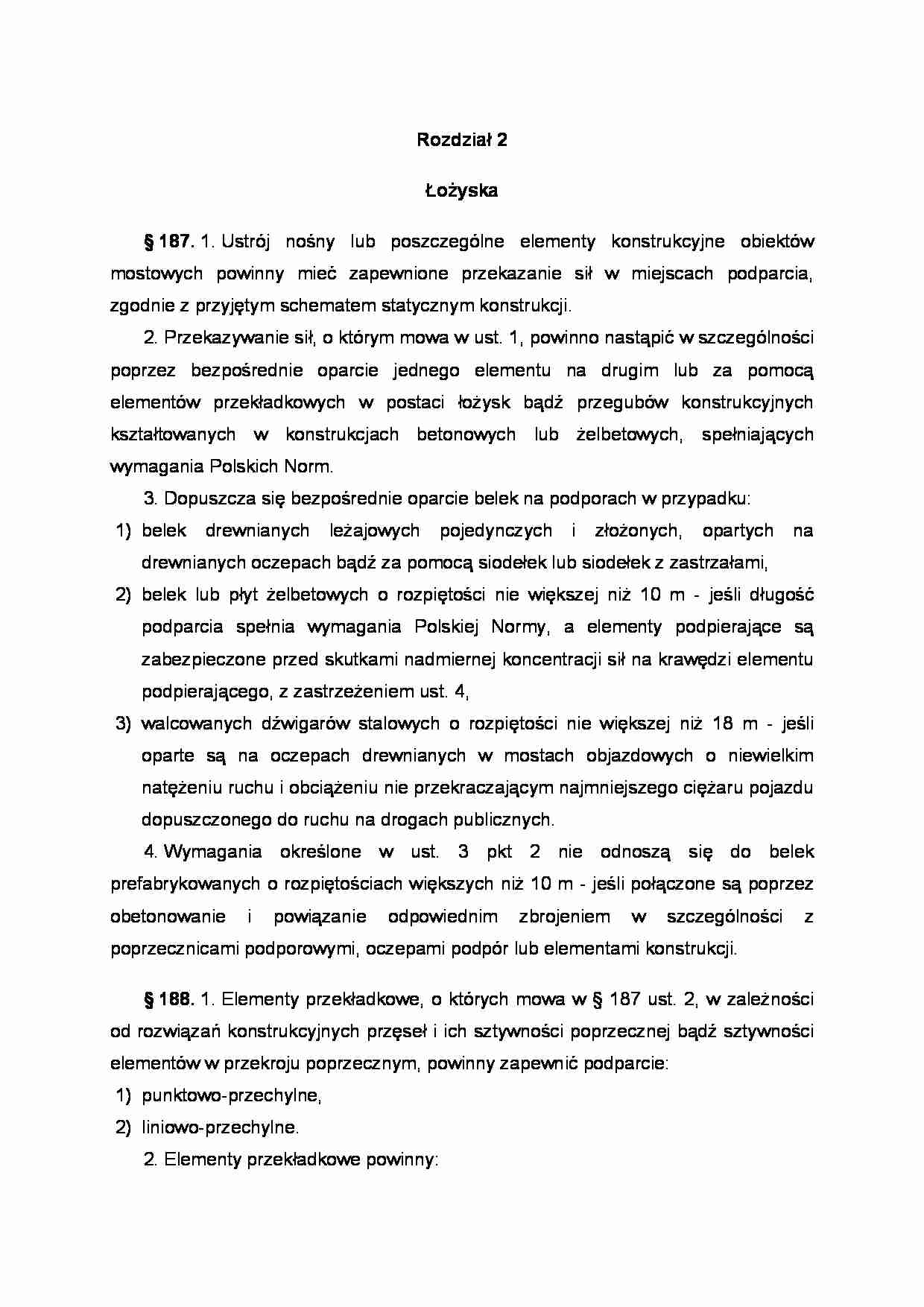

Rozdział 2 Łożyska § 187. 1. Ustrój nośny lub poszczególne elementy konstrukcyjne obiektów mostowych powinny mieć zapewnione przekazanie sił w miejscach podparcia, zgodnie z przyjętym schematem statycznym konstrukcji.
2. Przekazywanie sił, o którym mowa w ust. 1, powinno nastąpić w szczególności poprzez bezpośrednie oparcie jednego elementu na drugim lub za pomocą elementów przekładkowych w postaci łożysk bądź przegubów konstrukcyjnych kształtowanych w konstrukcjach betonowych lub żelbetowych, spełniających wymagania Polskich Norm.
3. Dopuszcza się bezpośrednie oparcie belek na podporach w przypadku:
1) belek drewnianych leżajowych pojedynczych i złożonych, opartych na drewnianych oczepach bądź za pomocą siodełek lub siodełek z zastrzałami,
2) belek lub płyt żelbetowych o rozpiętości nie większej niż 10 m - jeśli długość podparcia spełnia wymagania Polskiej Normy, a elementy podpierające są zabezpieczone przed skutkami nadmiernej koncentracji sił na krawędzi elementu podpierającego, z zastrzeżeniem ust. 4,
3) walcowanych dźwigarów stalowych o rozpiętości nie większej niż 18 m - jeśli oparte są na oczepach drewnianych w mostach objazdowych o niewielkim natężeniu ruchu i obciążeniu nie przekraczającym najmniejszego ciężaru pojazdu dopuszczonego do ruchu na drogach publicznych.
4. Wymagania określone w ust. 3 pkt 2 nie odnoszą się do belek prefabrykowanych o rozpiętościach większych niż 10 m - jeśli połączone są poprzez obetonowanie i powiązanie odpowiednim zbrojeniem w szczególności z poprzecznicami podporowymi, oczepami podpór lub elementami konstrukcji. § 188. 1. Elementy przekładkowe, o których mowa w § 187 ust. 2, w zależności od rozwiązań konstrukcyjnych przęseł i ich sztywności poprzecznej bądź sztywności elementów w przekroju poprzecznym, powinny zapewnić podparcie:
1) punktowo-przechylne, 2) liniowo-przechylne.
2. Elementy przekładkowe powinny:
1) gwarantować:
a) stateczność obiektu,
b) stabilne warunki podparcia,
c) przenoszenie sił pionowych oraz poziomych - w przypadku ograniczenia swobody przesuwu w określonym kierunku,
d) poziome przesunięcia punktów podparcia przęseł w zależności od przyjętego kierunku swobody przesuwu, wywołane zmianami temperatury, skurczu i pełzania betonu oraz sprężeniem i obciążeniami,
e) obroty przekrojów podporowych,
f) możliwość korygowania poziomu podparcia w przypadkach przewidywanych osiadań podłoża lub występowania wpływów eksploatacji górniczej,
2) być odporne w zależności od rodzaju zastosowanego materiału na:
a) wpływy atmosferyczne, a w szczególności niskie i wysokie temperatury, ozon, promieniowanie ultrafioletowe,
(…)
… z wysokostopowych stali austenitycznych o chropowatości powierzchni spełniającej wymagania Polskich Norm,
c) chromowanych zakrzywionych powierzchni ślizgowych o chropowatości powierzchni spełniającej wymagania Polskich Norm.
2. Łożyska, o których mowa w ust. 1, nie powinny przenosić:
1) obrotów większych niż 0,01 rad,
2) sił poziomych większych niż 10% wielkości nacisków pionowych.
§ 198. Wkładki…
… o długościach nie większych niż 12 m, a wyjątkowo nie większych niż 18 m, pod warunkiem zapewnienia współczynnika tarcia nie większego niż 0,1 między płytami łożyska, z zastrzeżeniem ust. 2,
2) powinny mieć co najmniej jedną z płyt o cylindrycznej powierzchni styku,
3) w miarę potrzeby mogą być wyposażone w elementy ograniczające przesuwy w określonych kierunkach i przenoszące siły poziome z przęsła na podpory.
2. Niedopuszczalne jest zastosowanie łożysk, o których mowa w ust. 1 pkt 1, do podparcia przęseł zawieszonych w ciągłych konstrukcjach przegubowych.
§ 192. 1. Łożyska stalowe wałkowe powinny mieć jeden wałek o średnicy nie mniejszej niż 120 mm i współczynnik tarcia potoczystego nie większy niż 0,03.
2. Wałki, o których mowa w ust. 1, powinny: 1) mieć w obszarze przekazywania nacisku:
a) gładką…
…) być wyposażone w:
a) element dociskający poduszkę elastomerową na jej styku z przykrywą garnka i zabezpieczający ją przed wyciśnięciem, z zastrzeżeniem ust. 3,
b) dodatkowe płyty ślizgowe na pokrywie garnka, z odpowiednimi prowadnicami w przypadku ukierunkowania przesuwu, z zastrzeżeniem ust. 2,
c) uszczelnienia zapobiegające przenikaniu wilgoci do garnka.
2. Prowadnice płyt ślizgowych, o których mowa w ust. 1…
