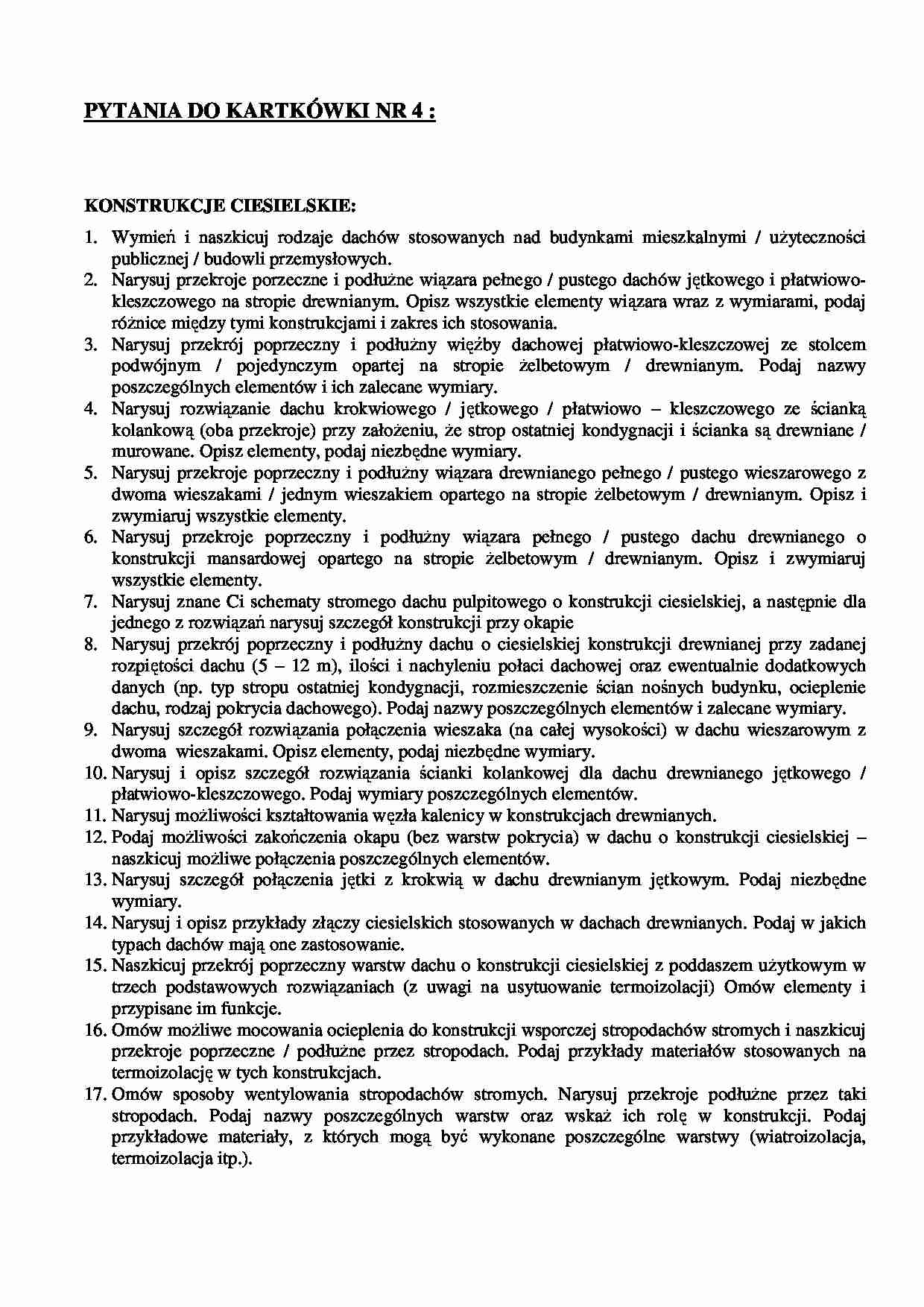

Konstrukcje ciesielskie - omówienie - strona 1 Konstrukcje ciesielskie - omówienie - strona 2

Fragment notatki:

PYTANIA DO KARTKÓWKI NR 4 :        KONSTRUKCJE CIESIELSKIE:  1.  Wymień  i  naszkicuj  rodzaje  dachów  stosowanych  nad  budynkami  mieszkalnymi  /  uŜyteczności  publicznej / budowli przemysłowych.  2.  Narysuj przekroje porzeczne i podłuŜne wiązara pełnego / pustego dachów jętkowego i płatwiowo- kleszczowego na stropie drewnianym. Opisz wszystkie elementy wiązara wraz z wymiarami, podaj  róŜnice między tymi konstrukcjami i zakres ich stosowania.  3.  Narysuj  przekrój  poprzeczny  i  podłuŜny  więźby  dachowej  płatwiowo-kleszczowej  ze  stolcem  podwójnym  /  pojedynczym  opartej  na  stropie  Ŝelbetowym  /  drewnianym.  Podaj  nazwy  poszczególnych elementów i ich zalecane wymiary.  4.  Narysuj  rozwiązanie  dachu  krokwiowego  /  jętkowego  /  płatwiowo  –  kleszczowego  ze  ścianką  kolankową  (oba  przekroje)  przy  załoŜeniu,  Ŝe  strop  ostatniej  kondygnacji  i  ścianka  są  drewniane  /  murowane. Opisz elementy, podaj niezbędne wymiary.  5.  Narysuj  przekroje  poprzeczny  i  podłuŜny  wiązara  drewnianego  pełnego  /  pustego  wieszarowego  z  dwoma  wieszakami  /  jednym  wieszakiem  opartego  na  stropie  Ŝelbetowym  /  drewnianym.  Opisz  i  zwymiaruj wszystkie elementy.  6.  Narysuj  przekroje  poprzeczny  i  podłuŜny  wiązara  pełnego  /  pustego  dachu  drewnianego  o  konstrukcji  mansardowej  opartego  na  stropie  Ŝelbetowym  /  drewnianym.  Opisz  i  zwymiaruj  wszystkie elementy.  7.  Narysuj  znane  Ci  schematy  stromego  dachu  pulpitowego  o  konstrukcji  ciesielskiej,  a  następnie  dla  jednego z rozwiązań narysuj szczegół konstrukcji przy okapie  8.  Narysuj  przekrój  poprzeczny  i  podłuŜny  dachu  o  ciesielskiej  konstrukcji  drewnianej  przy  zadanej  rozpiętości  dachu  (5  –  12  m),  ilości  i  nachyleniu  połaci  dachowej  oraz  ewentualnie  dodatkowych  danych  (np.  typ  stropu  ostatniej  kondygnacji,  rozmieszczenie  ścian  nośnych  budynku,  ocieplenie  dachu, rodzaj pokrycia dachowego). Podaj nazwy poszczególnych elementów i zalecane wymiary.  9.  Narysuj  szczegół  rozwiązania  połączenia  wieszaka  (na  całej  wysokości)  w  dachu  wieszarowym  z  dwoma  wieszakami. Opisz elementy, podaj niezbędne wymiary.  10. Narysuj  i  opisz  szczegół  rozwiązania  ścianki  kolankowej  dla  dachu  drewnianego  jętkowego  /  płatwiowo-kleszczowego. Podaj wymiary poszczególnych elementów.  11. Narysuj moŜliwości kształtowania węzła kalenicy w konstrukcjach drewnianych.

(…)

…. Omów moŜliwe mocowania ocieplenia do konstrukcji wsporczej stropodachów stromych i naszkicuj
przekroje poprzeczne / podłuŜne przez stropodach. Podaj przykłady materiałów stosowanych na
termoizolację w tych konstrukcjach.
17. Omów sposoby wentylowania stropodachów stromych. Narysuj przekroje podłuŜne przez taki
stropodach. Podaj nazwy poszczególnych warstw oraz wskaŜ ich rolę w konstrukcji. Podaj
przykładowe materiały, z których mogą być wykonane poszczególne warstwy (wiatroizolacja,
termoizolacja itp.).
SCHODY:
1. Wymień w oparciu o jakie przepisy dobierane są podstawowe wymiary schodów oraz na przykładzie
domku jednorodzinnego / budynku uŜyteczności publicznej podaj podstawowe wymiary narzucane
tymi przepisami dla klatki schodowej
2. Przeprowadź, posługując się szkicami, podział schodów…
… sposób przenoszenia obciąŜeń oraz narysuj ich schematy statyczne
6. Na podstawie przeczytanych artykułów opisz rodzaje, pracę, konstrukcję oraz narysuj schematy
statyczne dla schodów wspornikowych / płytowych / spocznikowych / policzkowych.
7. Narysuj aksonometrię, przekrój podłuŜny, przekrój poprzeczny i rzut klatki schodowej ze schodami
Ŝelbetowymi o zadanym kształcie w planie (dwubiegowe powrotne, trójbiegowe…
…: polski, pulpitowy, uskokowy, naczółkowy, półszczytowy, mansardowy, konoidalny,
tarczownicowy, fałdowy, pilasty; ściana: szczytowa, kieszeniowa, kolankowa, stolcowa; mur
ogniowy, tram, ściąg, murłata, płatew stopowa, kalenicowa, pośrednia, podwalina, wieszak,
krawęŜnica, kulawka, jętka, kleszcze, zastrzał, miecz, wiązar pełny, wiązar pusty, krawędź szczytowa,
okap, kalenica, naroŜe, kosz, dymnik, lukarna…
