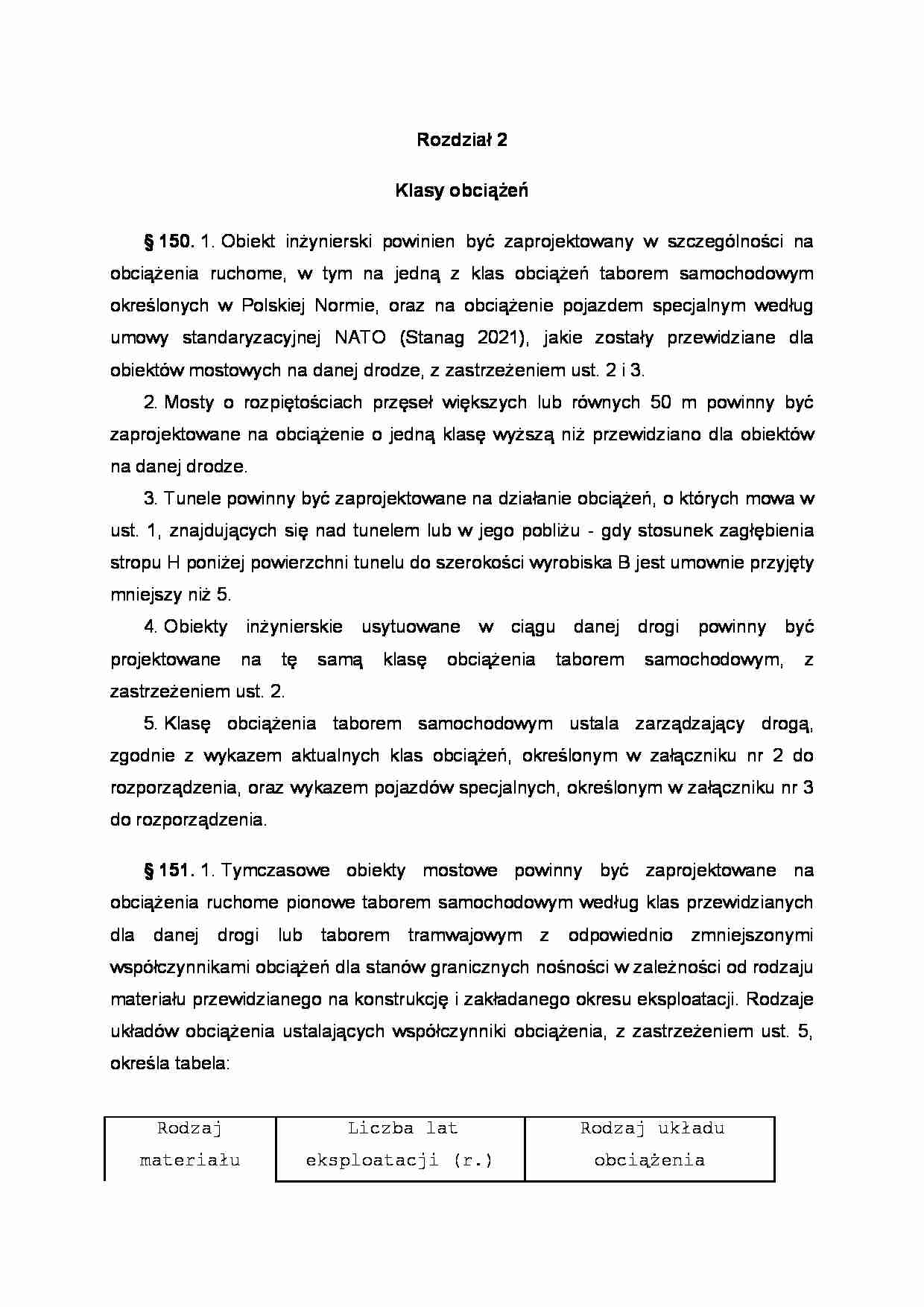

Klasy obciążeń  - strona 1 Klasy obciążeń  - strona 2

Fragment notatki:

Rozdział 2 Klasy obciążeń § 150.  1. Obiekt inżynierski powinien być zaprojektowany w szczególności na obciążenia ruchome, w tym na jedną z klas obciążeń taborem samochodowym określonych w Polskiej Normie, oraz na obciążenie pojazdem specjalnym według umowy standaryzacyjnej NATO (Stanag 2021), jakie zostały przewidziane dla obiektów mostowych na danej drodze, z zastrzeżeniem ust. 2 i 3.
2. Mosty o rozpiętościach przęseł większych lub równych 50 m powinny być zaprojektowane na obciążenie o jedną klasę wyższą niż przewidziano dla obiektów na danej drodze.
3. Tunele powinny być zaprojektowane na działanie obciążeń, o których mowa w ust. 1, znajdujących się nad tunelem lub w jego pobliżu - gdy stosunek zagłębienia stropu H poniżej powierzchni tunelu do szerokości wyrobiska B jest umownie przyjęty mniejszy niż 5.
4. Obiekty inżynierskie usytuowane w ciągu danej drogi powinny być projektowane na tę samą klasę obciążenia taborem samochodowym, z zastrzeżeniem ust. 2.
5. Klasę obciążenia taborem samochodowym ustala zarządzający drogą, zgodnie z wykazem aktualnych klas obciążeń, określonym w załączniku nr 2 do rozporządzenia, oraz wykazem pojazdów specjalnych, określonym w załączniku nr 3 do rozporządzenia. § 151.  1. Tymczasowe obiekty mostowe powinny być zaprojektowane na obciążenia ruchome pionowe taborem samochodowym według klas przewidzianych dla danej drogi lub taborem tramwajowym z odpowiednio zmniejszonymi współczynnikami obciążeń dla stanów granicznych nośności w zależności od rodzaju materiału przewidzianego na konstrukcję i zakładanego okresu eksploatacji. Rodzaje układów obciążenia ustalających współczynniki obciążenia, z zastrzeżeniem ust. 5, określa tabela:
Rodzaj materiału
Liczba lat eksploatacji (r.)
Rodzaj układu obciążenia ustalającego współczynnik obciążenia
 5
wyjątkowy
Beton, stal
 20
dodatkowy
 3
dodatkowy
Drewno
3
podstawowy
2. W obiektach przewidzianych z różnych materiałów i zawierających drewno jako elementy konstrukcyjne powinno się przyjmować współczynnik obciążeń jak dla drewna.
3. Dla konstrukcji nośnych mostów składanych z elementów stalowych powinno się przyjmować pięcioletni okres eksploatacji i klasy obciążenia taborem samochodowym określone w załączniku nr 2 do rozporządzenia.
4. Do zakładanego okresu eksploatacji mostów, o których mowa w ust. 3, można nie wliczać okresu składowania elementów, jeśli ich przegląd techniczny nie wykaże ubytków korozyjnych lub uszkodzeń mechanicznych, a elementy nie były dotychczas użytkowane.
