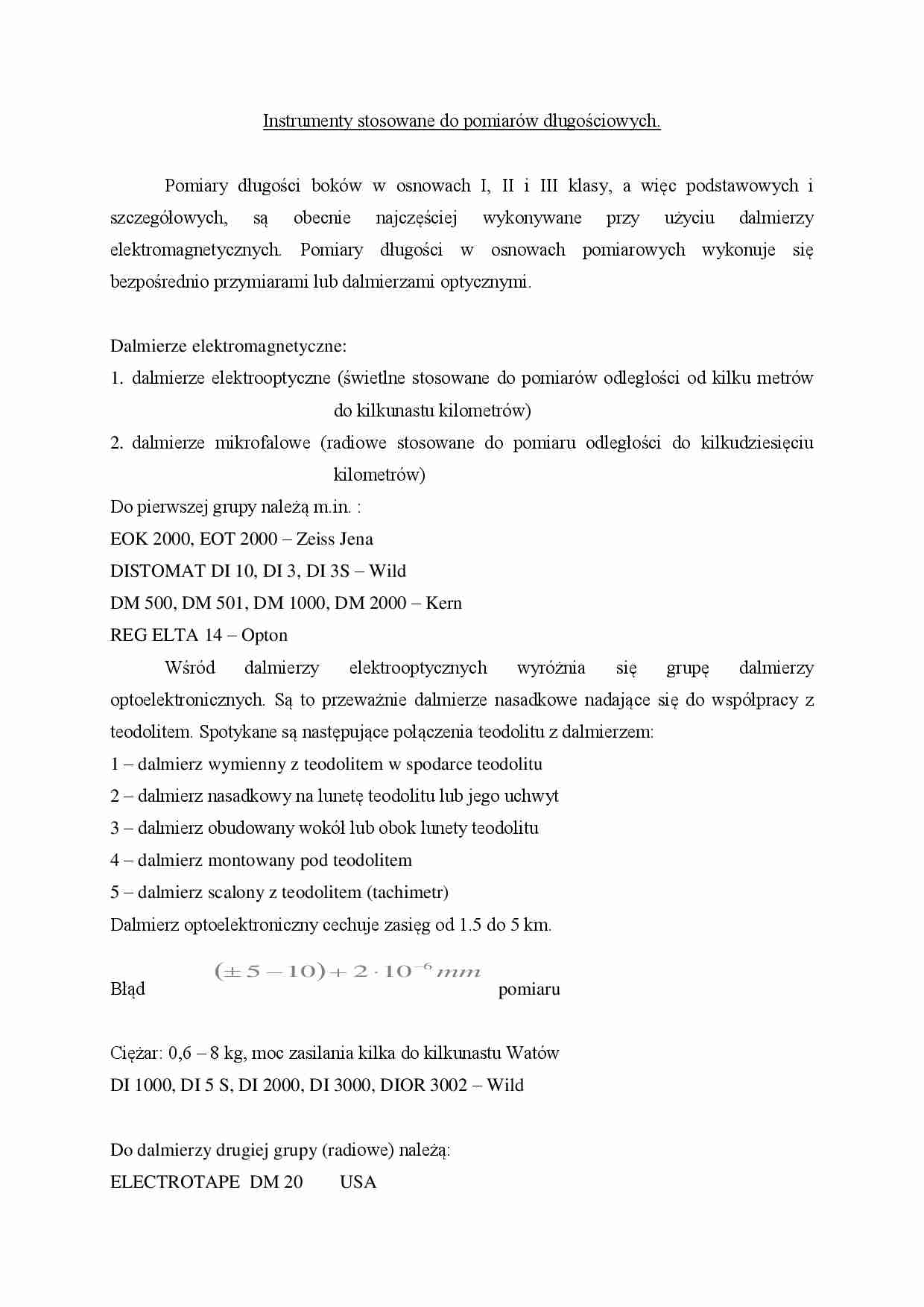

Instrumenty stosowane do pomiarów długościowych- opracowanie - strona 1 Instrumenty stosowane do pomiarów długościowych- opracowanie - strona 2

Fragment notatki:

Instrumenty stosowane do pomiarów długościowych.
Pomiary długości boków w osnowach I, II i III klasy, a więc podstawowych i
szczegółowych,

obecnie
najczęściej
wykonywane
przy
użyciu
dalmierzy
elektromagnetycznych. Pomiary długości w osnowach pomiarowych wykonuje się
bezpośrednio przymiarami lub dalmierzami optycznymi.
Dalmierze elektromagnetyczne:
1. dalmierze elektrooptyczne (świetlne stosowane do pomiarów odległości od kilku metrów
do kilkunastu kilometrów)
2. dalmierze mikrofalowe (radiowe stosowane do pomiaru odległości do kilkudziesięciu
kilometrów)
Do pierwszej grupy należą m.in. :
EOK 2000, EOT 2000 – Zeiss Jena
DISTOMAT DI 10, DI 3, DI 3S – Wild
DM 500, DM 501, DM 1000, DM 2000 – Kern
REG ELTA 14 – Opton
Wśród
dalmierzy
elektrooptycznych
wyróżnia
się
grupę
dalmierzy
optoelektronicznych. Są to przeważnie dalmierze nasadkowe nadające się do współpracy z
teodolitem. Spotykane są następujące połączenia teodolitu z dalmierzem:
1 – dalmierz wymienny z teodolitem w spodarce teodolitu
2 – dalmierz nasadkowy na lunetę teodolitu lub jego uchwyt
3 – dalmierz obudowany wokół lub obok lunety teodolitu
4 – dalmierz montowany pod teodolitem
5 – dalmierz scalony z teodolitem (tachimetr)
Dalmierz optoelektroniczny cechuje zasięg od 1.5 do 5 km.
Błąd
 5  10  2  10 6 mm
pomiaru
Ciężar: 0,6 – 8 kg, moc zasilania kilka do kilkunastu Watów
DI 1000, DI 5 S, DI 2000, DI 3000, DIOR 3002 – Wild
Do dalmierzy drugiej grupy (radiowe) należą:
ELECTROTAPE DM 20
USA
DISTAMETER
Niemcy
SIAL MD 60
Szwajcaria
TELLUROMETER
Anglia
DISTOMAT
Szwajcaria
Zasięg pomiaru oraz średni błąd pomiaru tych dalmierzy poniżej:
2,5 km – zasięg; +/-10 mm – błąd


(…)


optoelektronicznych. Są to przeważnie dalmierze nasadkowe nadające się do współpracy z
teodolitem. Spotykane są następujące połączenia teodolitu z dalmierzem:
1 – dalmierz wymienny z teodolitem w spodarce teodolitu
2 – dalmierz nasadkowy na lunetę teodolitu lub jego uchwyt
3 – dalmierz obudowany wokół lub obok lunety teodolitu
4 – dalmierz montowany pod teodolitem
5 – dalmierz scalony z teodolitem (tachimetr…
