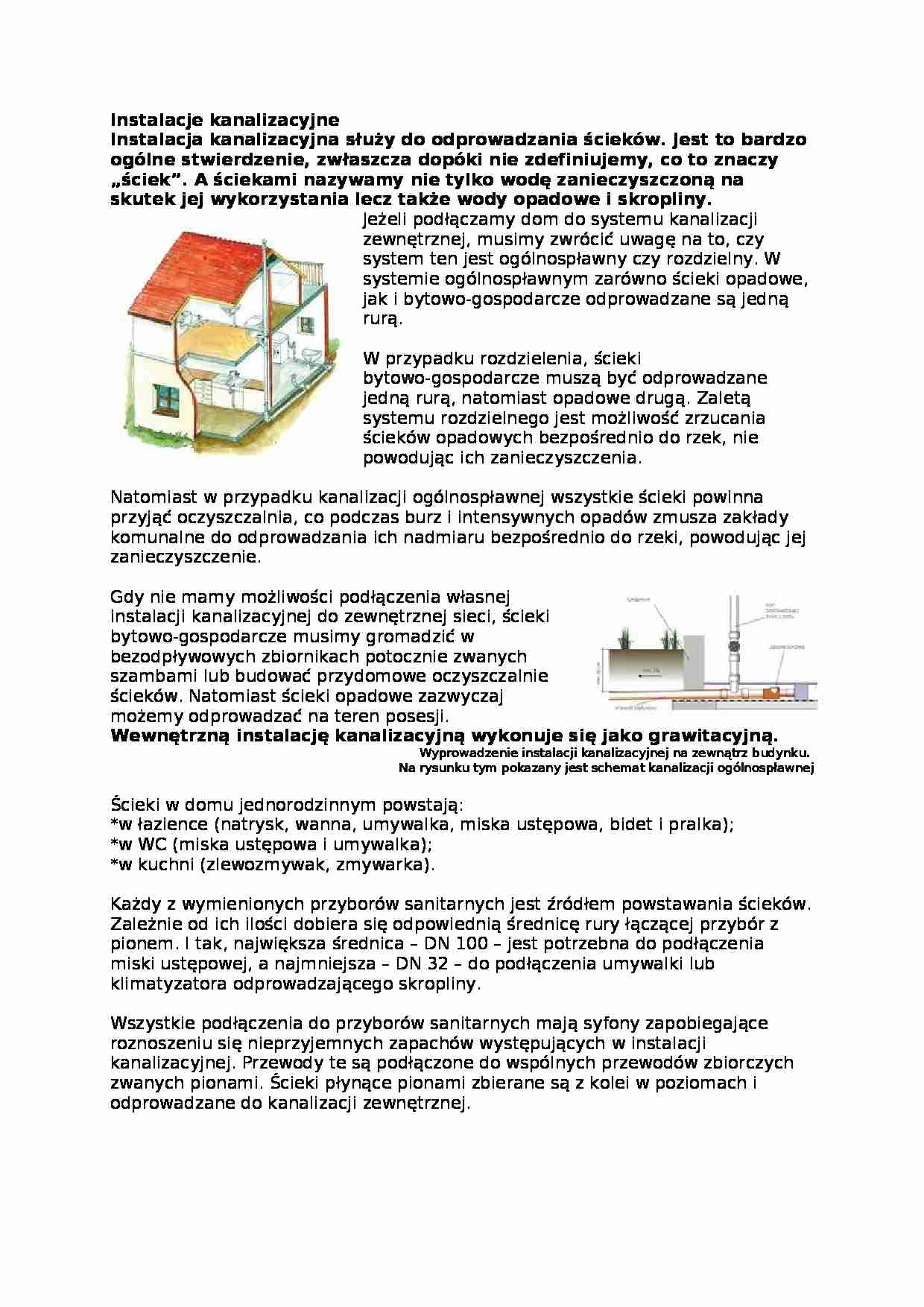

Instalacje kanalizacyjne Instalacja kanalizacyjna służy do odprowadzania ścieków. Jest to bardzo ogólne stwierdzenie, zwłaszcza dopóki nie zdefiniujemy, co to znaczy „ściek”. A ściekami nazywamy nie tylko wodę zanieczyszczoną na skutek jej wykorzystania lecz także wody opadowe i skropliny.
Jeżeli podłączamy dom do systemu kanalizacji zewnętrznej, musimy zwrócić uwagę na to, czy system ten jest ogólnospławny czy rozdzielny. W systemie ogólnospławnym zarówno ścieki opadowe, jak i bytowo-gospodarcze odprowadzane są jedną rurą.
W przypadku rozdzielenia, ścieki bytowo-gospodarcze muszą być odprowadzane jedną rurą, natomiast opadowe drugą. Zaletą systemu rozdzielnego jest możliwość zrzucania ścieków opadowych bezpośrednio do rzek, nie powodując ich zanieczyszczenia. Natomiast w przypadku kanalizacji ogólnospławnej wszystkie ścieki powinna przyjąć oczyszczalnia, co podczas burz i intensywnych opadów zmusza zakłady komunalne do odprowadzania ich nadmiaru bezpośrednio do rzeki, powodując jej zanieczyszczenie.
Gdy nie mamy możliwości podłączenia własnej instalacji kanalizacyjnej do zewnętrznej sieci, ścieki bytowo-gospodarcze musimy gromadzić w bezodpływowych zbiornikach potocznie zwanych szambami lub budować przydomowe oczyszczalnie ścieków. Natomiast ścieki opadowe zazwyczaj możemy odprowadzać na teren posesji. Wewnętrzną instalację kanalizacyjną wykonuje się jako grawitacyjną. Wyprowadzenie instalacji kanalizacyjnej na zewnątrz budynku. Na rysunku tym pokazany jest schemat kanalizacji ogólnospławnej
Ścieki w domu jednorodzinnym powstają:
*w łazience (natrysk, wanna, umywalka, miska ustępowa, bidet i pralka); *w WC (miska ustępowa i umywalka); *w kuchni (zlewozmywak, zmywarka). Każdy z wymienionych przyborów sanitarnych jest źródłem powstawania ścieków. Zależnie od ich ilości dobiera się odpowiednią średnicę rury łączącej przybór z pionem. I tak, największa średnica - DN 100 - jest potrzebna do podłączenia miski ustępowej, a najmniejsza - DN 32 - do podłączenia umywalki lub klimatyzatora odprowadzającego skropliny. Wszystkie podłączenia do przyborów sanitarnych mają syfony zapobiegające roznoszeniu się nieprzyjemnych zapachów występujących w instalacji kanalizacyjnej. Przewody te są podłączone do wspólnych przewodów zbiorczych zwanych pionami. Ścieki płynące pionami zbierane są z kolei w poziomach i odprowadzane do kanalizacji zewnętrznej.
Każdy pion kanalizacyjny musi być wentylowany, jego zakończenie powinno wychodzić ponad dach budynku i być zakończone wywiewką. Dopuszcza się stosowanie zaworów napowietrzających na zakończeniach niektórych pionów. Zawór napowietrzający pod względem konstrukcyjnym jest podobny do zaworu zwrotnego.
(…)
…
Sposób odprowadzania wód opadowych z dachu zależy od konstrukcji samego dachu. Najczęściej spotykane są budynki z dachem jednospadowym - i dwuspadowym, gdzie rynny mocowane są pod okapem połaci dachowej ze spadkiem 0,5% w kierunku rur spustowych. Rury spustowe mocowane są do zewnętrznych ścian budynku i wykonuje się je najczęściej z tworzyw sztucznych lub blachy ocynkowanej. W budynkach zabytkowych stosowana…
… sanitarnych.
W domowych instalacjach najczęściej stosowane są syfony rurowe i z przegrodą. Do małych umywalek stosowane są syfony butelkowe
Kanalizacja najczęściej jest wykonywana z PVC i PP.
Materiały te charakteryzują się sztywnością i odpornością na występujące w ściekach substancje agresywne. Dodatkowo, są znacznie lżejsze od używanego dawniej żeliwa. Obecnie żeliwo stosowane jest jedynie w miejscach…
… kanalizacyjne z PVC dostępne są w dwóch grubościach ścianek. Rury o cieńszych ściankach stosujemy do ścieków o temperaturze do 60°C natomiast o grubszych - do 90°C, przy przepływie ścieków w czasie nie dłuższym niż minuta. Z powodu większej wytrzymałości na podwyższoną temperaturę PVC jest wypierane przez polipropylen PP. Możliwość zastosowania bardziej wytrzymałego materiału jest szczególnie istotna…
... zobacz całą notatkę
