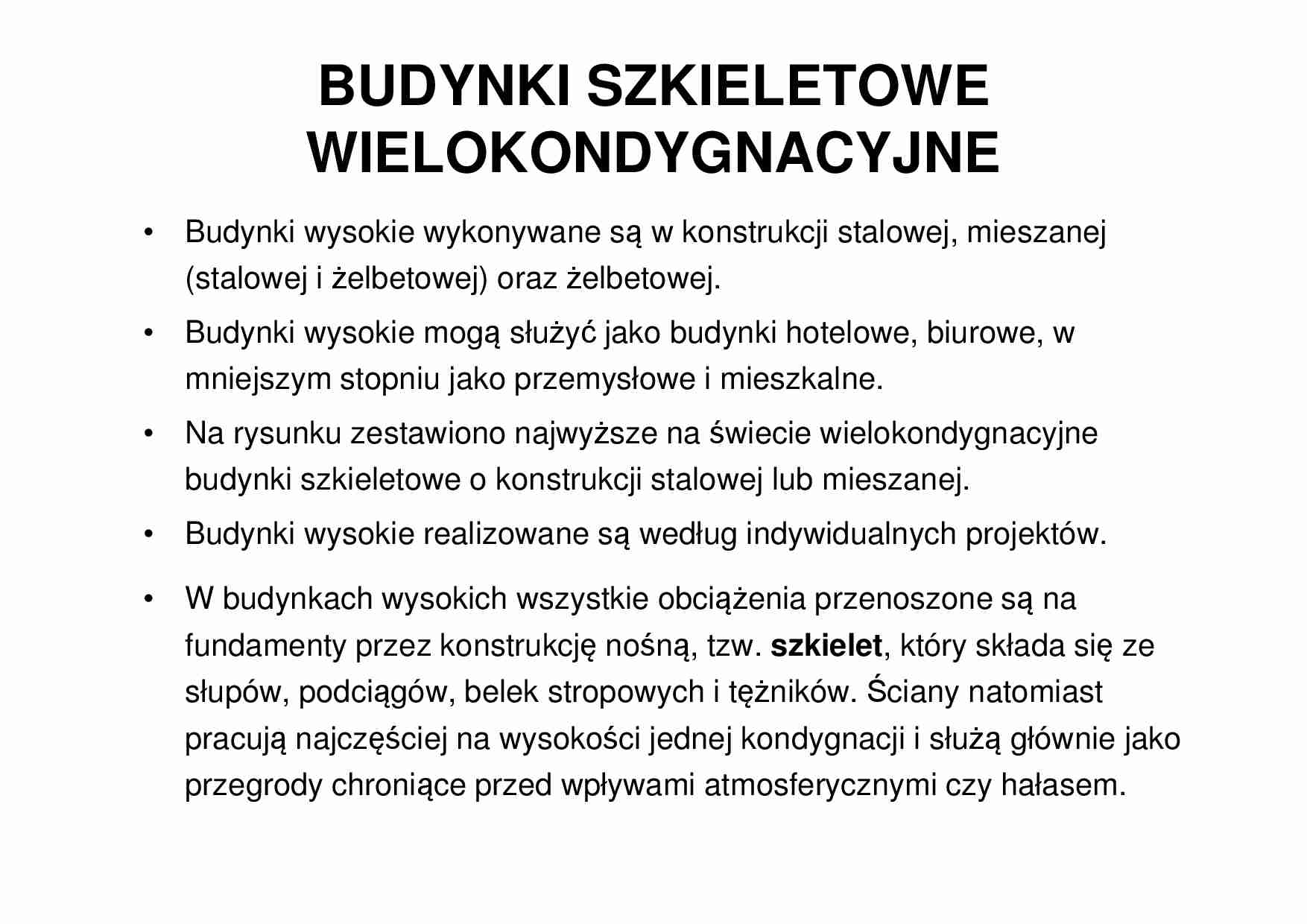

BUDYNKI SZKIELETOWE
WIELOKONDYGNACYJNE
• Budynki wysokie wykonywane są w konstrukcji stalowej, mieszanej
(stalowej i żelbetowej) oraz żelbetowej.
• Budynki wysokie mogą służyć jako budynki hotelowe, biurowe, w
mniejszym stopniu jako przemysłowe i mieszkalne.
• Na rysunku zestawiono najwyższe na świecie wielokondygnacyjne
budynki szkieletowe o konstrukcji stalowej lub mieszanej.
• Budynki wysokie realizowane są według indywidualnych projektów.
• W budynkach wysokich wszystkie obciążenia przenoszone są na
fundamenty przez konstrukcję nośną, tzw. szkielet, który składa się ze
słupów, podciągów, belek stropowych i tężników. Ściany natomiast
pracują najczęściej na wysokości jednej kondygnacji i służą głównie jako
przegrody chroniące przed wpływami atmosferycznymi czy hałasem.
• Zalety budynków o szkielecie stalowym:
- mniejsze przekroje i ciężar własny budynku w stosunku do obiektów
murowanych czy żelbetowych
- możliwość posadowienia budynków na słabszym gruncie
- bardzo dobre wykorzystanie miejsca ze względu na małą
powierzchnię zabudowy
- bardzo szybki, łatwy i zmechanizowany montaż, niezależny od pory roku
- mały plac budowy
- łatwość przebudowy, rozbudowy, wzmocnienia
- duża odporność na siły dynamiczne: trzęsienie ziemi, wybuchy bomb –
ewentualne zniszczenia ścian
- duża dowolność komponowania elewacji budynków szkieletowych,
rozstawienia słupów, wielkości otworów okiennych itd.
• Wady budynków szkieletowych:
- konieczność szczególnego zabezpieczenia konstrukcji przed pożarem,
odporność ogniowa co najmniej 1,5 h dla elementów nośnych,
1,0 h dla stropów i 0,5 h dla ścian osłonowych
- konieczność wykonania odpowiednich zabezpieczeń przed korozją.
• Siły działające na budynki szkieletowe:
- pionowe: * obciążenie stałe (ciężar własny konstrukcji szkieletu, stropów,
ścian i dachów, urządzeń stałych)
* obciążenia zmienne : długo i krótkotrwałe w zależności od
przeznaczenia budynku
* ciężar śniegu
- poziome: * parcie wiatru
* siły poziome od ewentualnych urządzeń
* siły sejsmiczne, gdy występują, lub siły na szkodach górniczych.
• W budynkach szkieletowych uwzględnia się także siły od zmian temperatury.
• W obliczeniach budynków wysokich uwzględnia się następujące obciążenia
od wiatru:
- obciążenia statyczne
- obciążenia dynamiczne (porywistość wiatru, cykliczne odrywanie się wirów,
łopotanie spowodowane właściwościami aerodynamicznymi i trzepotanie –
drganie w tzw. śladzie aerodynamicznym innej budowli)
- drgania
• Drgania budynku są niebezpieczne dla samopoczucia mieszkańców w
pewnych zakresach częstotliwości ( drgania niebezpieczne dla człowieka:
4 – 6 Hz i 11 -12 Hz).
• W przypadku budynków do 12 kondygnacji można zrezygnować z
obliczeń dynamicznych przy sprawdzaniu stanów granicznych nośności
i użytkowania dla obciążenia wiatrem. Dla budynków wyższych zaleca się
jednak wykonanie obliczeń dynamicznych.
