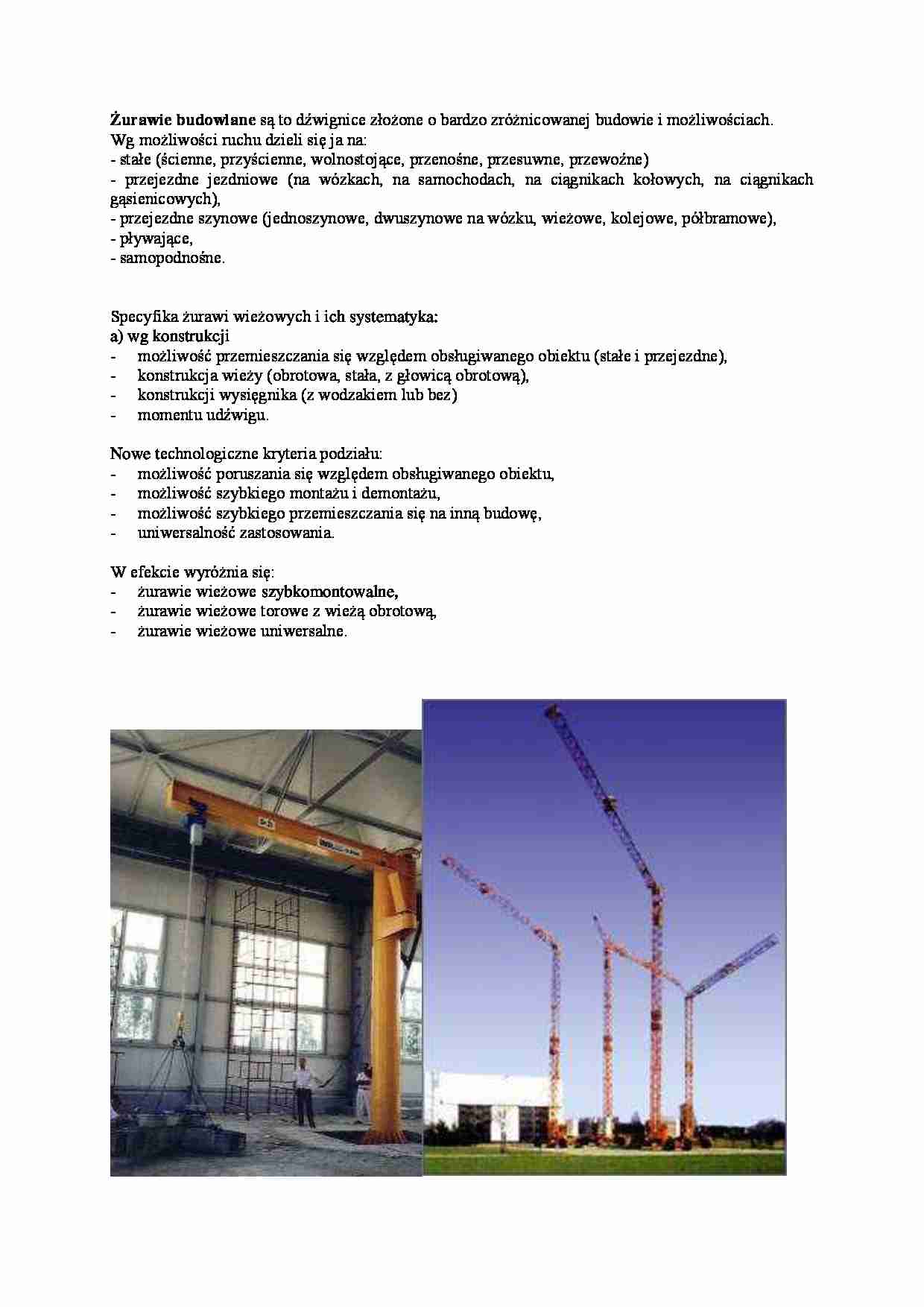

Żurawie budowlane są to dźwignice złożone o bardzo zróżnicowanej budowie i możliwościach. Wg możliwości ruchu dzieli się ja na:
- stałe (ścienne, przyścienne, wolnostojące, przenośne, przesuwne, przewoźne) - przejezdne jezdniowe (na wózkach, na samochodach, na ciągnikach kołowych, na ciągnikach gąsienicowych), - przejezdne szynowe (jednoszynowe, dwuszynowe na wózku, wieżowe, kolejowe, półbramowe), - pływające, - samopodnośne.
Specyfika żurawi wieżowych i ich systematyka:
a) wg konstrukcji
możliwość przemieszczania się względem obsługiwanego obiektu (stałe i przejezdne), konstrukcja wieży (obrotowa, stała, z głowicą obrotową),
konstrukcji wysięgnika (z wodzakiem lub bez)
momentu udźwigu.
Nowe technologiczne kryteria podziału:
możliwość poruszania się względem obsługiwanego obiektu,
możliwość szybkiego montażu i demontażu,
możliwość szybkiego przemieszczania się na inną budowę,
uniwersalność zastosowania.
W efekcie wyróżnia się:
żurawie wieżowe szybkomontowalne,
żurawie wieżowe torowe z wieżą obrotową,
żurawie wieżowe uniwersalne.
Parametry pracy żurawi: L - wysięg, Q - udźwig, H - wysokość podnoszenia
Składniki cyklu pracy żurawia (suwnicy). - zaczepienie ładunku
- unoszenie ładunku
- transport ładunku (także obrót żurawia)
- opuszczenie ładunku
- odczepienie ładunku
- powrót do pozycji wyjściowej
W celu skrócenia czasu cyklu stosuje się ruchy jednoczesne (jeśli nie powodują kolizji), np. podnoszenie i obrót.
Powierzchnie obsługiwane przez żuraw:
- koło o promieniu równym wysięgnikowi,
- pierścień wyznaczony przez wysięg minimalny i maksymalny,
- wycinki koła bądź pierścienia,
- pas długości torowiska i szerokości maksymalnego wysięgu,
- powierzchnia dowolna.
WYDAJNOŚĆ JEDNOSTEK TRANSPORTU PIONOWEGO:
W = nQSuSw n - liczba cykli transportowych; Q - udźwig urządzenia
Su - wsp. wykorzystania udźwigu
Sw - wsp. wykorzystania czasu roboczego
t - czas trwania cyklu roboczego
