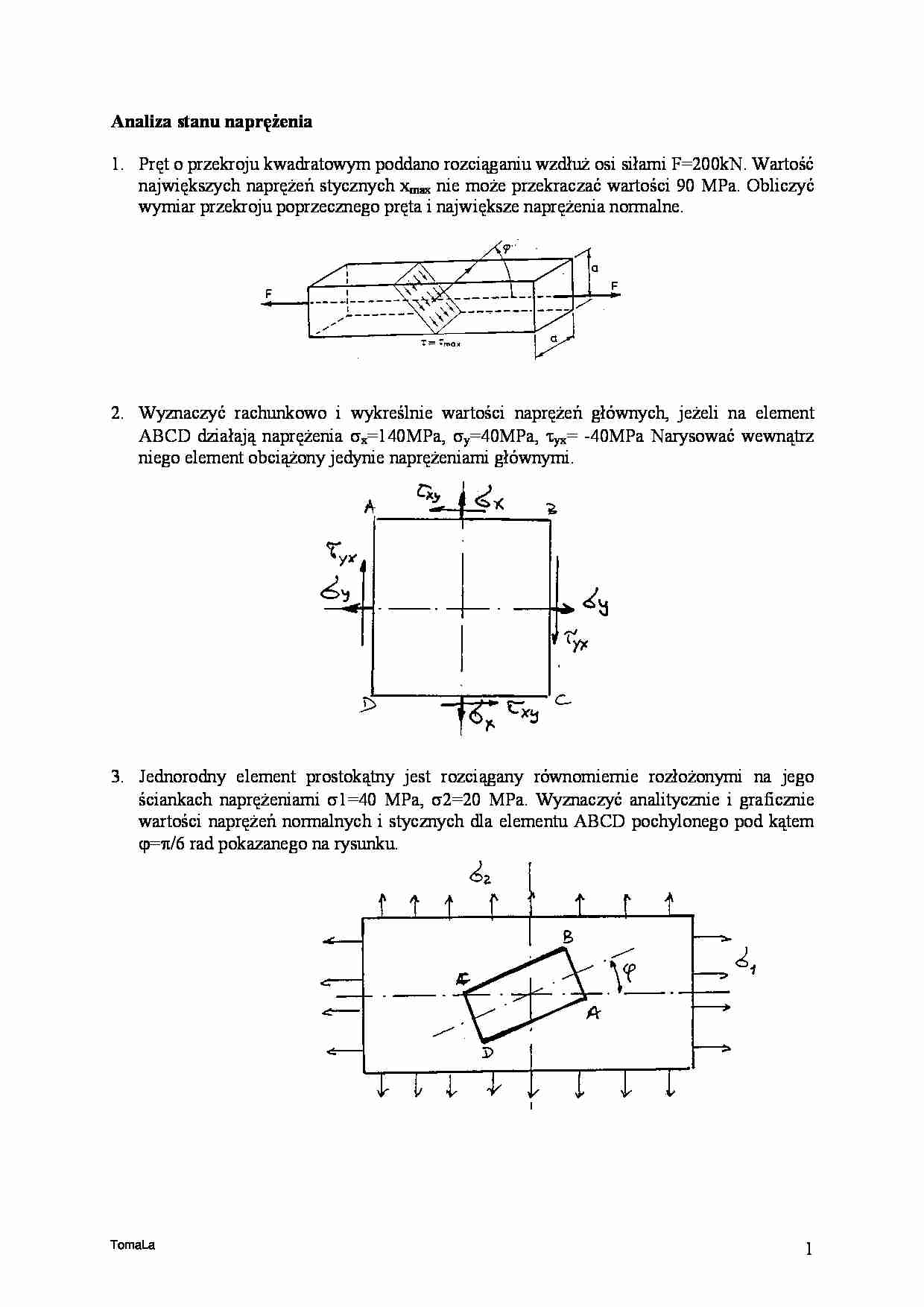

Zadania - Analiza stanu naprężenia - strona 1

Fragment notatki:

Analiza stanu naprężenia
1. Pręt o przekroju kwadratowym poddano rozciąganiu wzdłuż osi siłami F=200kN. Wartość
największych naprężeń stycznych xmax nie może przekraczać wartości 90 MPa. Obliczyć
wymiar przekroju poprzecznego pręta i największe naprężenia normalne.
2. Wyznaczyć rachunkowo i wykreślnie wartości naprężeń głównych, jeżeli na element
ABCD działają naprężenia σx=140MPa, σy=40MPa, τyx= -40MPa Narysować wewnątrz
niego element obciążony jedynie naprężeniami głównymi.
3. Jednorodny element prostokątny jest rozciągany równomiernie rozłożonymi na jego
ściankach naprężeniami σ1=40 MPa, σ2=20 MPa. Wyznaczyć analitycznie i graficznie
wartości naprężeń normalnych i stycznych dla elementu ABCD pochylonego pod kątem
ϕ=π/6 rad pokazanego na rysunku.
TomaLa
1
