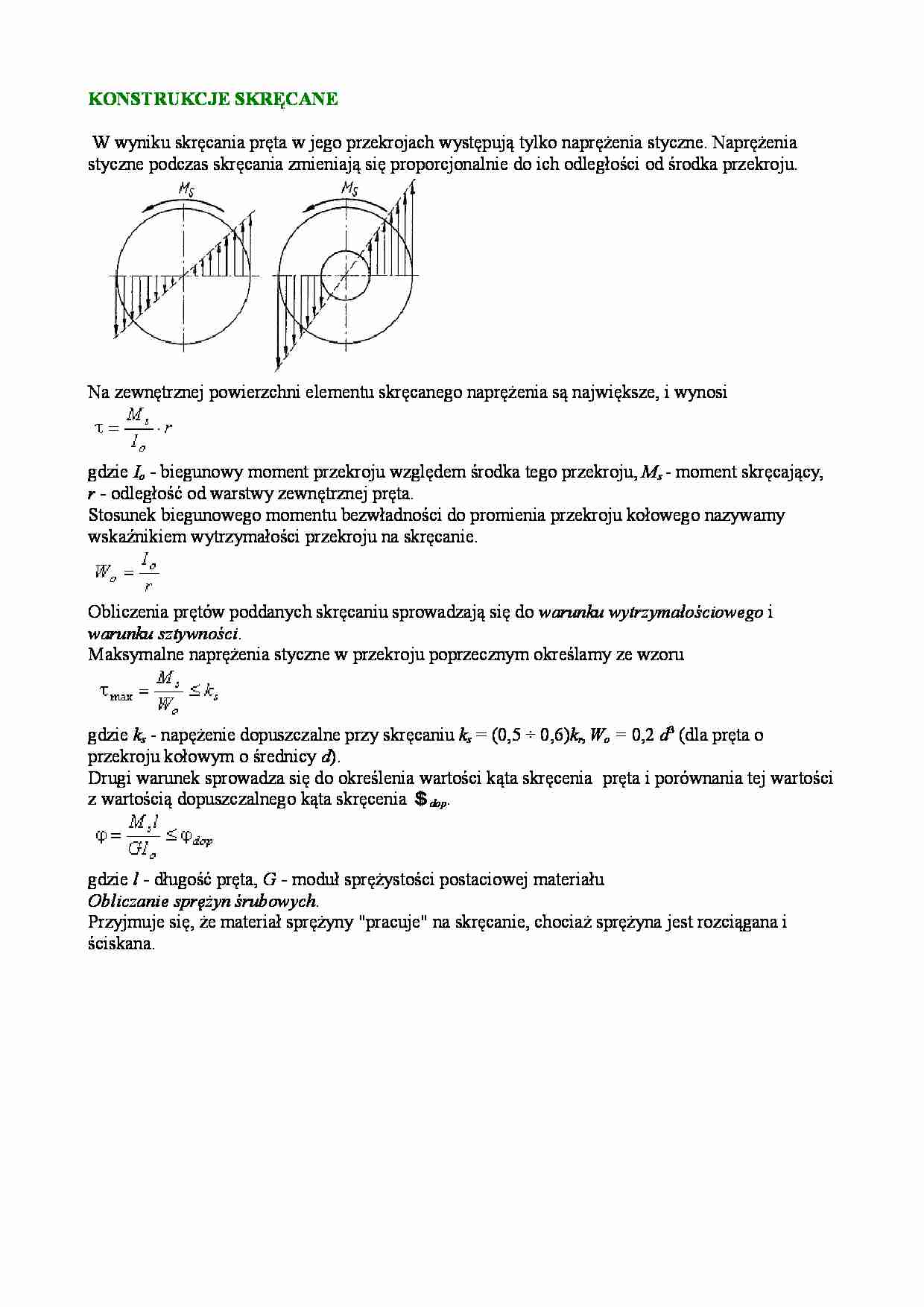

Mechanika techniczna - konstrukcje skręcane - strona 1 Mechanika techniczna - konstrukcje skręcane - strona 2

Fragment notatki:

KONSTRUKCJE SKRĘCANE  W wyniku skręcania pręta w jego przekrojach występują tylko naprężenia styczne. Naprężenia  styczne podczas skręcania zmieniają się proporcjonalnie do ich odległości od środka przekroju.    Na zewnętrznej powierzchni elementu skręcanego naprężenia są największe, i wynosi   gdzie  Io -  biegunowy moment przekroju względem środka tego przekroju,  Ms  - moment skręcający,  r -  odległość od warstwy zewnętrznej pręta. Stosunek biegunowego momentu bezwładności do promienia przekroju kołowego nazywamy  wskaźnikiem wytrzymałości przekroju na skręcanie.    Obliczenia prętów poddanych skręcaniu sprowadzają się do  warunku wytrzymałościowego  i  warunku sztywności . Maksymalne naprężenia styczne w przekroju poprzecznym określamy ze wzoru    gdzie  ks  - napężenie dopuszczalne przy skręcaniu  ks  = (0,5 ÷ 0,6) kr ,  Wo =  0,2  d 3 (dla pręta o  przekroju kołowym o średnicy  d ). Drugi warunek sprowadza się do określenia wartości kąta skręcenia  pręta i porównania tej wartości    z wartością dopuszczalnego kąta skręcenia  dop .     gdzie  l -  długość pręta,  G -  moduł sprężystości postaciowej materiału Obliczanie sprężyn śrubowych. Przyjmuje się, że materiał sprężyny "pracuje" na skręcanie, chociaż sprężyna jest rozciągana i  ściskana.   Maksymalne naprężenia spełniają warunek. Document Outline KONSTRUKCJE SKRĘCANE ... zobacz całą notatkę
