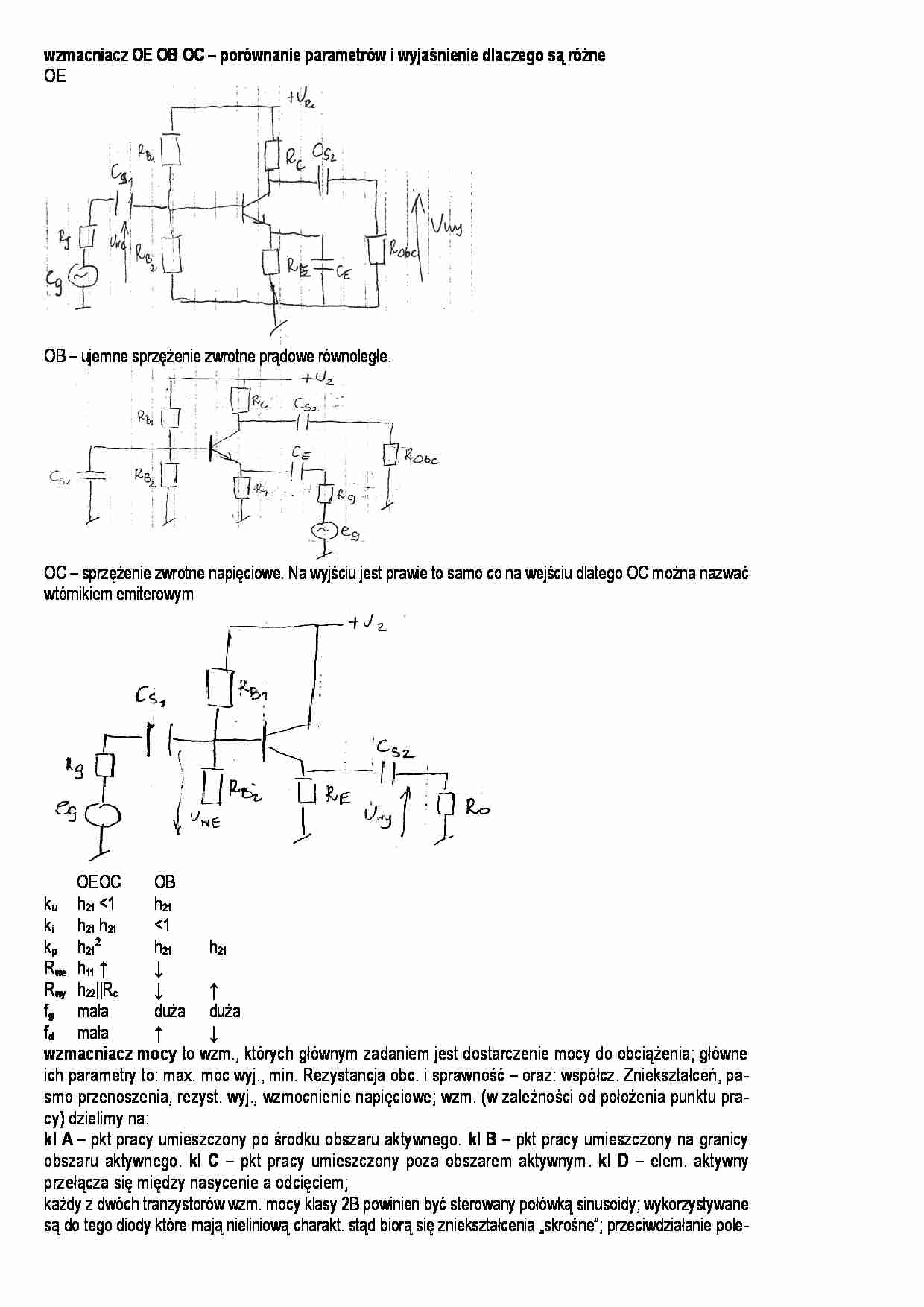

wzmacniacz OE OB OC – porównanie parametrów i wyjaśnienie dlaczego są różne OE OB – ujemne sprzężenie zwrotne prądowe równoległe. OC – sprzężenie zwrotne napięciowe. Na wyjściu jest prawie to samo co na wejściu dlatego OC można nazwać wtórnikiem emiterowym OEOC OB ku h21
(…)
…., których głównym zadaniem jest dostarczenie mocy do obciążenia; główne
ich parametry to: max. moc wyj., min. Rezystancja obc. i sprawność – oraz: współcz. Zniekształceń, pasmo przenoszenia, rezyst. wyj., wzmocnienie napięciowe; wzm. (w zależności od położenia punktu pracy) dzielimy na:
kl A – pkt pracy umieszczony po środku obszaru aktywnego. kl B – pkt pracy umieszczony na granicy
obszaru aktywnego. kl C – pkt pracy umieszczony poza obszarem aktywnym. kl D – elem. aktywny
przełącza się między nasycenie a odcięciem;
każdy z dwóch tranzystorów wzm. mocy klasy 2B powinien być sterowany połówką sinusoidy; wykorzystywane
są do tego diody które mają nieliniową charakt. stąd biorą się zniekształcenia „skrośne”; przeciwdziałanie pole-
ga na prze sunięciu punktu pracy tranzystorów w obszar aktywny (klasa 2B) a użycie…
…. jest zawsze sprzężenie zwrotne; poprzez sprzężenie zwrotne
mo żemy np. stabilizować punkt pracy tranzystora – sprzężenie działa nie tylko na składową stała ale i
na zmienną; proces regeneracyjny w przerzutnikach osiąga się poprzez zastos. silnego sprzężenia
zwrotnego;charakter. przejściowa wzm. jest bardziej liniowa po zastos. liniowego sprzężenia zwrotnego,
ponieważ wzmocnienie układu ze sprzężeniem zwrotnym…
… lub w sieci nie płynęła składowa stała; w celu
zmniejszenia zakłóceń radioelektrycznych i przepięć podczas wyłączania diod każdą z diod prosownika
wyposaża się w podłączone równolegle ukł. RC
Wzmacniacz różnicowy:
wz. różnicowy jest wzm. prądu stałego; charakt. się możliwością wzm. nap. stałych bo ich częstotliwość dolna
równa jest zeru; główną ich wadą jest dryft (niestałość nap. wyj.), który jest wywołany…
….
sposoby poprawy stałości częstotliwości. gen.:
do budowy używa się elem, o najwyższej jakości
zabezp. gen. przed wpływem war, zewn. (temp – zamknięcie w termostacie, ekranowanie od pól elektr. i magnet., zmiana nap. zas. – stabilizator nap., zmiana obc.)
zmniejszenie zawartości harm. – praca na granicy wzbudzenia
zastos. obw. rezonansowego o możliwie dużej dobroci
przerzutniki to ukł…
