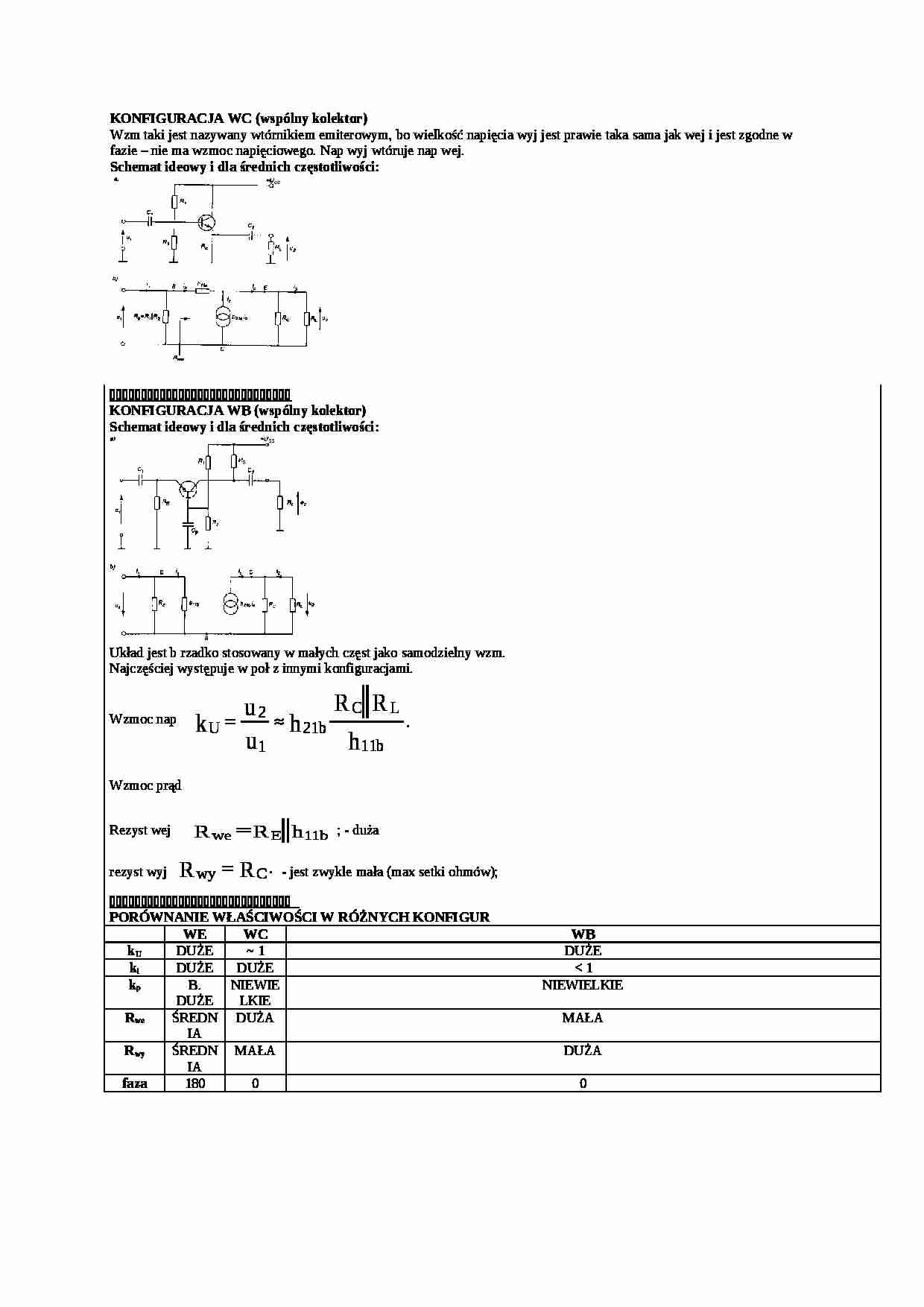

Wykład - konfiguracja - strona 1 Wykład - konfiguracja - strona 2 Wykład - konfiguracja - strona 3

Fragment notatki:

konfiguracja WC (wspólny kolektor)
Wzm taki jest nazywany wtórnikiem emiterowym, bo wielkość napięcia wyj jest prawie taka sama jak wej i jest zgodne w fazie - nie ma wzmoc napięciowego. Nap wyj wtóruje nap wej.
Schemat ideowy i dla średnich częstotliwości:
*****************************
konfiguracja WB (wspólny kolektor) Schemat ideowy i dla średnich częstotliwości:
Układ jest b rzadko stosowany w małych częst jako samodzielny wzm.
Najczęściej występuje w poł z innymi konfiguracjami.
Wzmoc nap Wzmoc prąd Rezyst wej ; - duża
rezyst wyj - jest zwykle mała (max setki ohmów);
***************************** PORÓWNANIE WŁAŚCIWOŚCI W RÓŻNYCH KONFIGUR
WE
WC
WB
kU
DUŻE
~ 1
DUŻE
ki
DUŻE
DUŻE


(…)


# przy silnych ujemnych sprzęż zwr właściwości wzm zależą jedynie od właściw pętli sprzęż zwr
# wrażliwość - określa zmianępewnego parametru w reakcji na zmianę innego parametru.
Wrażliwość względna → Bez sprzęż S = 0. Ze sprzęż S zmniejsza się w takin stopniu jak wzmoc pętli kβ.
# redukuje zniekształcenia liniowe - polepsza liniowość wzmacniacza
# wpływ na impedancję wej i wej
w układach nap - szer i prądowo - szer zwiększa imped wej
w układach nap - równol i prąd - równol wzrasta admitancja wej
Typ sprzężenia
Nap-szer
Nap-równ
Prąd-szer
Prąd-równ
kU
MALEJE
BEZ ZMIAN
MALEJE
BEZ ZMIAN
ki
BEZ ZMIAN
MALEJE
BEZ ZMIAN
MALEJE
Zwe
WZRASTA
MALEJE
WZRASTA
MALEJE
Zwy
MALEJE
MALEJE
WZRASTA
WZRASTA
Ujemne sprzężenie zwrotne na wpływ na kształt częstotl ch-styki wzm.
Następuje tzw wymiana wzmocnienia na pasmo…
