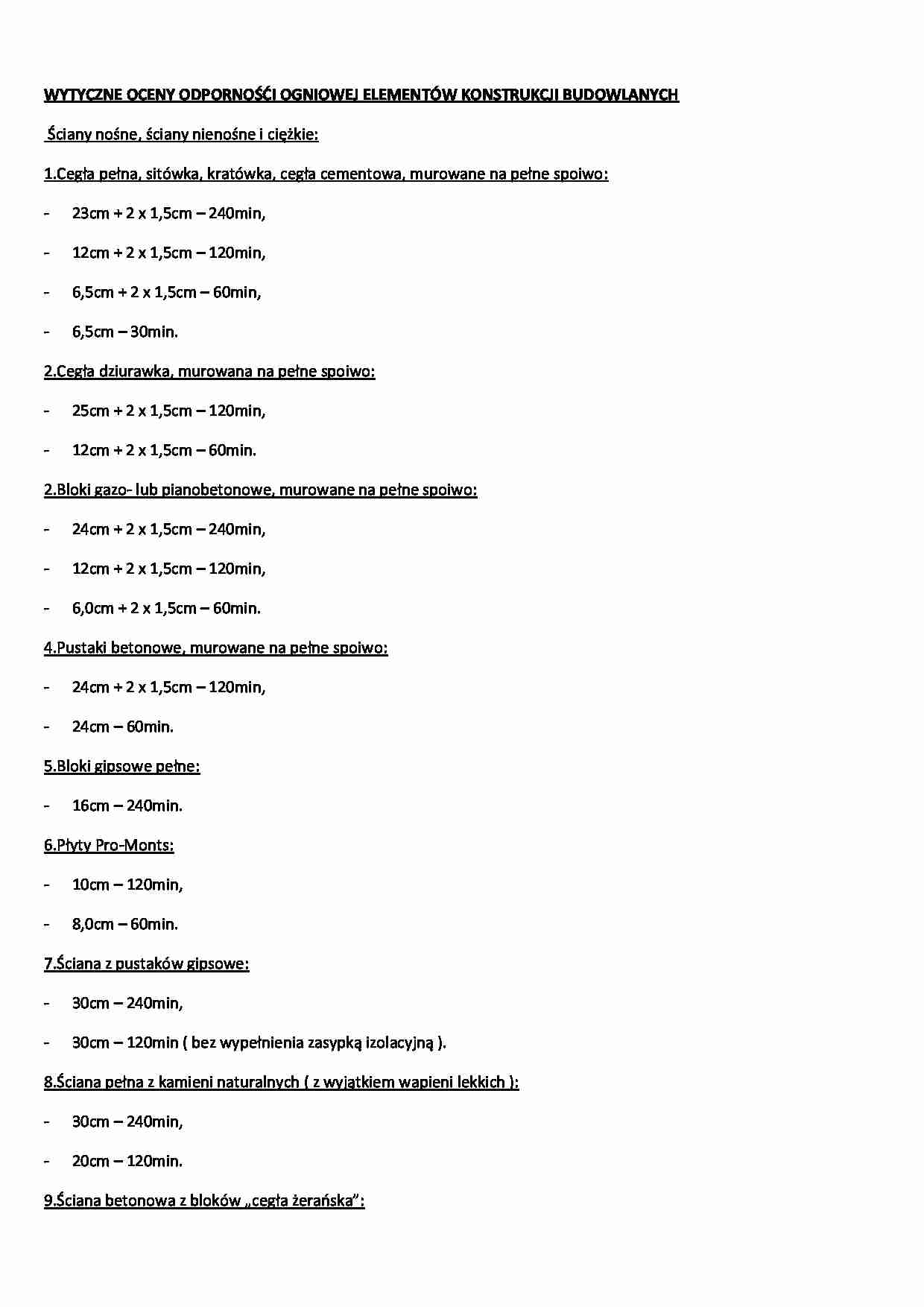

WYTYCZNE OCENY ODPORNOŚĆI OGNIOWEJ ELEMENTÓW KONSTRUKCJI BUDOWLANYCH Ściany nośne, ściany nienośne i ciężkie:
1.Cegła pełna, sitówka, kratówka, cegła cementowa, murowane na pełne spoiwo:
23cm + 2 x 1,5cm - 240min,
12cm + 2 x 1,5cm - 120min,
6,5cm + 2 x 1,5cm - 60min,
6,5cm - 30min.
2.Cegła dziurawka, murowana na pełne spoiwo:
25cm + 2 x 1,5cm - 120min,
12cm + 2 x 1,5cm - 60min.
2.Bloki gazo- lub pianobetonowe, murowane na pełne spoiwo:
24cm + 2 x 1,5cm - 240min,
12cm + 2 x 1,5cm - 120min,
6,0cm + 2 x 1,5cm - 60min.
4.Pustaki betonowe, murowane na pełne spoiwo:
24cm + 2 x 1,5cm - 120min,
24cm - 60min.
5.Bloki gipsowe pełne:
16cm - 240min.
6.Płyty Pro-Monts:
10cm - 120min,
8,0cm - 60min.
7.Ściana z pustaków gipsowe:
30cm - 240min,
30cm - 120min ( bez wypełnienia zasypką izolacyjną ).
8.Ściana pełna z kamieni naturalnych ( z wyjątkiem wapieni lekkich ):
30cm - 240min,
20cm - 120min.
9.Ściana betonowa z bloków „cegła żerańska”:
24cm - 120min ( blok wzmocniony ),
24cm - 60min ( blok normalny ).
10.Ściana z betonu zwykłego:
16cm - 240min,
12cm - 120min,
8,0cm - 60min,
6,0cm - 30min.
11.Ściana z kruszynowego betonu lekkiego:
15cm - 240min,
11cm - 120min,
7,0cm - 60min,
6,0cm - 30min.
12.Ściana z żelbetu na kruszywie żwirowym i kruszywie lekkim:
16cm + 2x6,0cm - 240min,
12cm + 2x3,5cm - 120min,
8,0cm + 2x2,0cm - 60min,
6,0cm + 2x1,5cm - 30min.
Lekkie ściany działowe:
1.Ściany rusztowe, dwustronne płyty gipsowo-kartonowe (suchy tynk):
12,5mm - 30min, /grubość 100mm/,
12,5mm - 30min - wypełnienie płytami z wełny mineralnej - 80kg/m3, /grubość -55mm/,
2.Ściany rusztowe, dwustronne płyty wiórowe:
10mm - 15min, /grubość 100mm/,
10mm - 60min - wypełnienie wełną mineralną - 150kg/m3, /grubość 100mm/,
Słupy:
1.Słupy z cegły ceramicznej pełnej:
38cm - 240min,
25cm - 120min - tynk cem.-wap.,
25cm - 60min,
(…)
… na kruszywie żwirowym i kruszywie lekkim:
16cm + 2x6,0cm - 240min,
12cm + 2x3,5cm - 120min,
8,0cm + 2x2,0cm - 60min,
6,0cm + 2x1,5cm - 30min.
Lekkie ściany działowe:
1.Ściany rusztowe, dwustronne płyty gipsowo-kartonowe (suchy tynk):
12,5mm - 30min, /grubość 100mm/,
12,5mm - 30min - wypełnienie płytami z wełny mineralnej - 80kg/m3, /grubość -55mm/,
2.Ściany rusztowe, dwustronne płyty wiórowe:
10mm - 15min…
