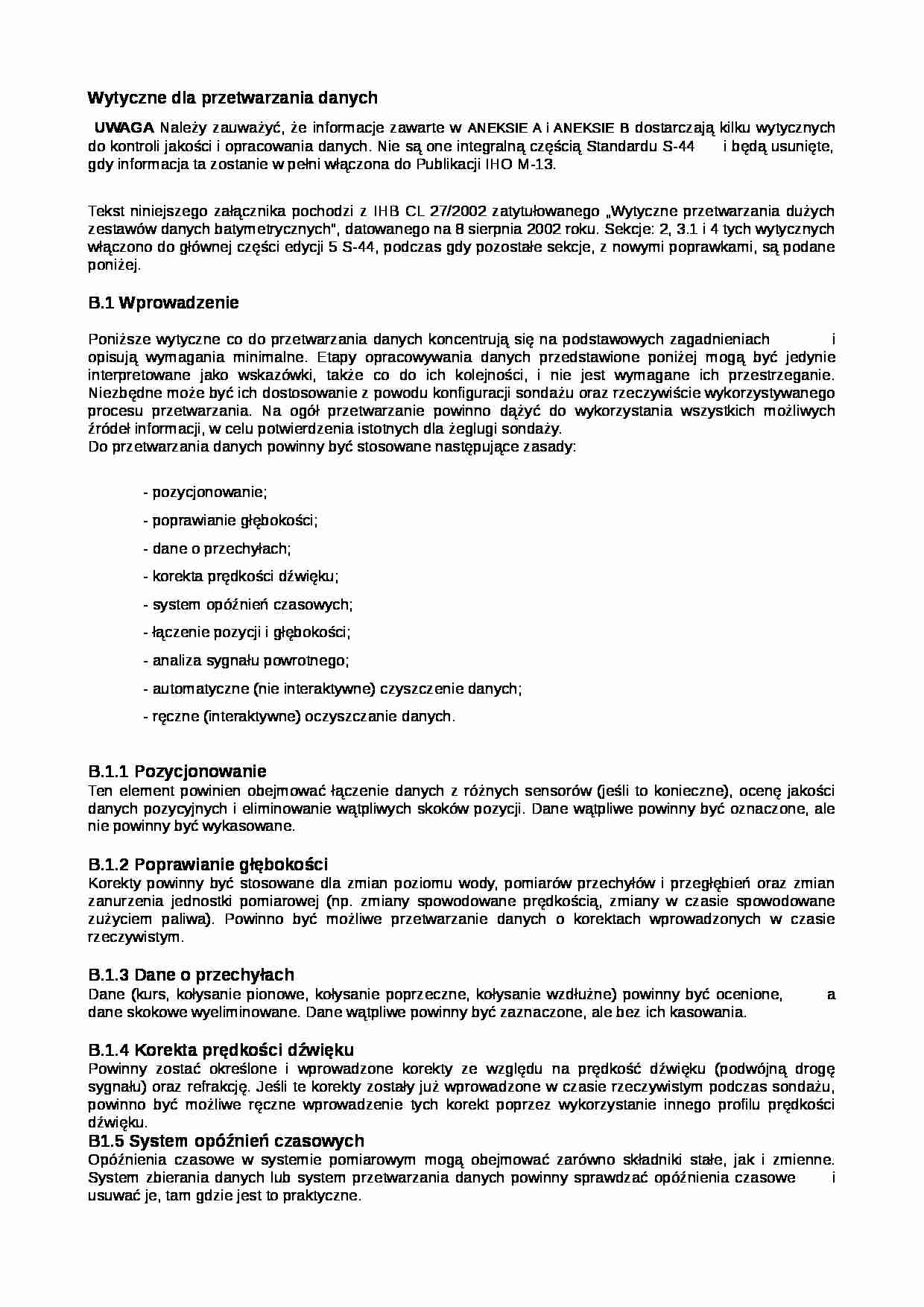

Wytyczne dla przetwarzania danych UWAGA Należy zauważyć, że informacje zawarte w ANEKSIE A i ANEKSIE B dostarczają kilku wytycznych do kontroli jakości i opracowania danych. Nie są one integralną częścią Standardu S-44 i będą usunięte, gdy informacja ta zostanie w pełni włączona do Publikacji IHO M-13. Tekst niniejszego załącznika pochodzi z IHB CL 27/2002 zatytułowanego „Wytyczne przetwarzania dużych zestawów danych batymetrycznych”, datowanego na 8 sierpnia 2002 roku. Sekcje: 2, 3.1 i 4 tych wytycznych włączono do głównej części edycji 5 S-44, podczas gdy pozostałe sekcje, z nowymi poprawkami, są podane poniżej. B.1 Wprowadzenie Poniższe wytyczne co do przetwarzania danych koncentrują się na podstawowych zagadnieniach i opisują wymagania minimalne. Etapy opracowywania danych przedstawione poniżej mogą być jedynie interpretowane jako wskazówki, także co do ich kolejności, i nie jest wymagane ich przestrzeganie. Niezbędne może być ich dostosowanie z powodu konfiguracji sondażu oraz rzeczywiście wykorzystywanego procesu przetwarzania. Na ogół przetwarzanie powinno dążyć do wykorzystania wszystkich możliwych źródeł informacji, w celu potwierdzenia istotnych dla żeglugi sondaży. Do przetwarzania danych powinny być stosowane następujące zasady: - pozycjonowanie; - poprawianie głębokości; - dane o przechyłach; - korekta prędkości dźwięku; - system opóźnień czasowych; - łączenie pozycji i głębokości; - analiza sygnału powrotnego; - automatyczne (nie interaktywne) czyszczenie danych; - ręczne (interaktywne) oczyszczanie danych. B.1 .1 Pozycjonowanie Ten element powinien obejmować łączenie danych z różnych sensorów (jeśli to konieczne), ocenę jakości danych pozycyjnych i eliminowanie wątpliwych skoków pozycji. Dane wątpliwe powinny być oznaczone, ale nie powinny być wykasowane. B. 1.2 Poprawianie głębokości Korekty powinny być stosowane dla zmian poziomu wody, pomiarów przechyłów i przegłębień oraz zmian zanurzenia jednostki pomiarowej (np. zmiany spowodowane prędkością, zmiany w czasie spowodowane zużyciem paliwa). Powinno być możliwe przetwarzanie danych o korektach wprowadzonych w czasie rzeczywistym. B. 1.3 Dane o przechyłach Dane (kurs, kołysanie pionowe, kołysanie poprzeczne, kołysanie wzdłużne) powinny być ocenione, a dane skokowe wyeliminowane. Dane wątpliwe powinny być zaznaczone, ale bez ich kasowania. B. 1.4 Korekta prędkości dźwięku Powinny zostać określone i wprowadzone korekty ze względu na prędkość dźwięku (podwójną drogę sygnału) oraz refrakcję. Jeśli te korekty zostały już wprowadzone w czasie rzeczywistym podczas sondażu, powinno być możliwe ręczne wprowadzenie tych korekt poprzez wykorzystanie innego profilu prędkości dźwięku.
(…)
… ze względu na prędkość dźwięku (podwójną drogę sygnału) oraz refrakcję. Jeśli te korekty zostały już wprowadzone w czasie rzeczywistym podczas sondażu, powinno być możliwe ręczne wprowadzenie tych korekt poprzez wykorzystanie innego profilu prędkości dźwięku. B1.5 System opóźnień czasowych Opóźnienia czasowe w systemie pomiarowym mogą obejmować zarówno składniki stałe, jak i zmienne. System zbierania danych…
… w powiązaniu z innymi użytecznymi informacjami, np. przebiegiem linii brzegowej, położeniem wraków, środków oznakowania nawigacyjnego itp. Powinno być możliwe opracowywanie danych we wszystkich rodzajach pracy, także z kontrolą. Podczas opracowywania danych sondażowych, może być często użyteczne zrozumienie przestrzennego kontekstu punktów badanych danych. B. 2 Wykorzystanie powierzchni niedokładności…
…. Jeśli na niektórych akwenach nie są spełnione specyfikacje, mogą być one przedmiotem dalszych badań lub wykorzystania innych systemów pomiarowych, w celu zredukowania niedokładności do poziomu akceptowalnego. W trakcie wykonywania pomiarów (w czasie rzeczywistym) procedura próbkowania, może być dostosowywana w czasie prowadzenia pomiarów, dzięki czemu zbierane dane mają akceptowalna jakość dla zamierzonego…
… Wiele pakietów opracowania statystycznego danych batymetrycznych ma także możliwość generowania powierzchni niedokładności związanej z batymetrią, wykorzystując albo oceny błędu wejściowego albo generowane statystyki przestrzenne komórek siatki. Wyświetlanie i ustalanie tych powierzchni niedokładności jest jedną metodą określania, czy pomiary na całym akwenie pomiarowym spełniają wymagania specyfikacji…
