Projekt nr. 25-25

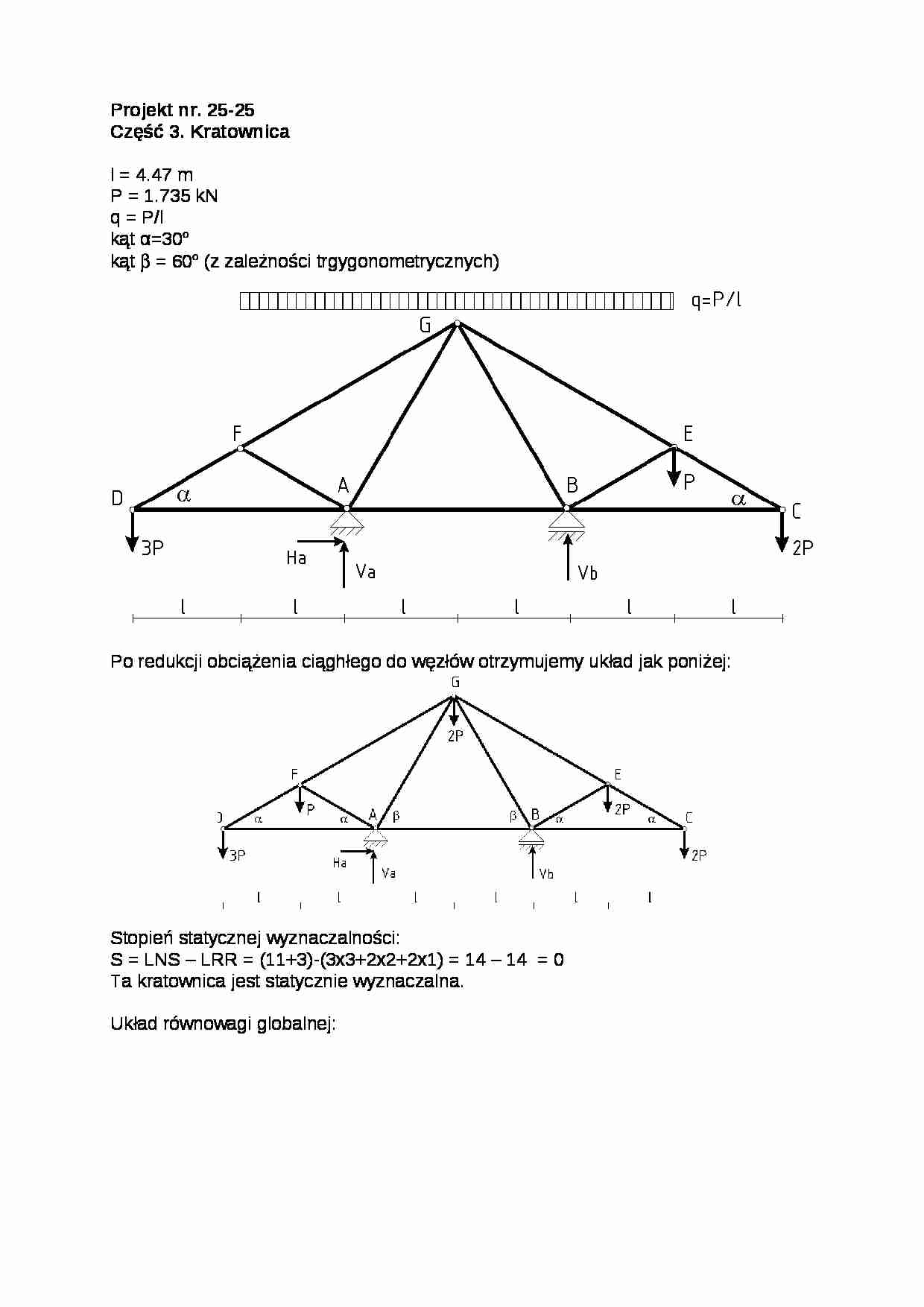

Część 3. Kratownica
l = 4.47 m
P = 1.735 kN
q = P/l
kąt α=30o kąt  = 60o (z zależności trgygonometrycznych)
Po redukcji obciążenia ciąghłego do węzłów otrzymujemy układ jak poniżej:
Stopień statycznej wyznaczalności:
S = LNS - LRR = (11+3)-(3x3+2x2+2x1) = 14 - 14 = 0
Ta kratownica jest statycznie wyznaczalna.
Układ równowagi globalnej:
Metoda równoważenia węzłów.
`
Sprawdzenie w ostatnim węźle czy obliczone siły są w równowadze.
Wynik obliczeń:
Sprawdzenie wyników metodą Rittera.
