Fragment notatki:

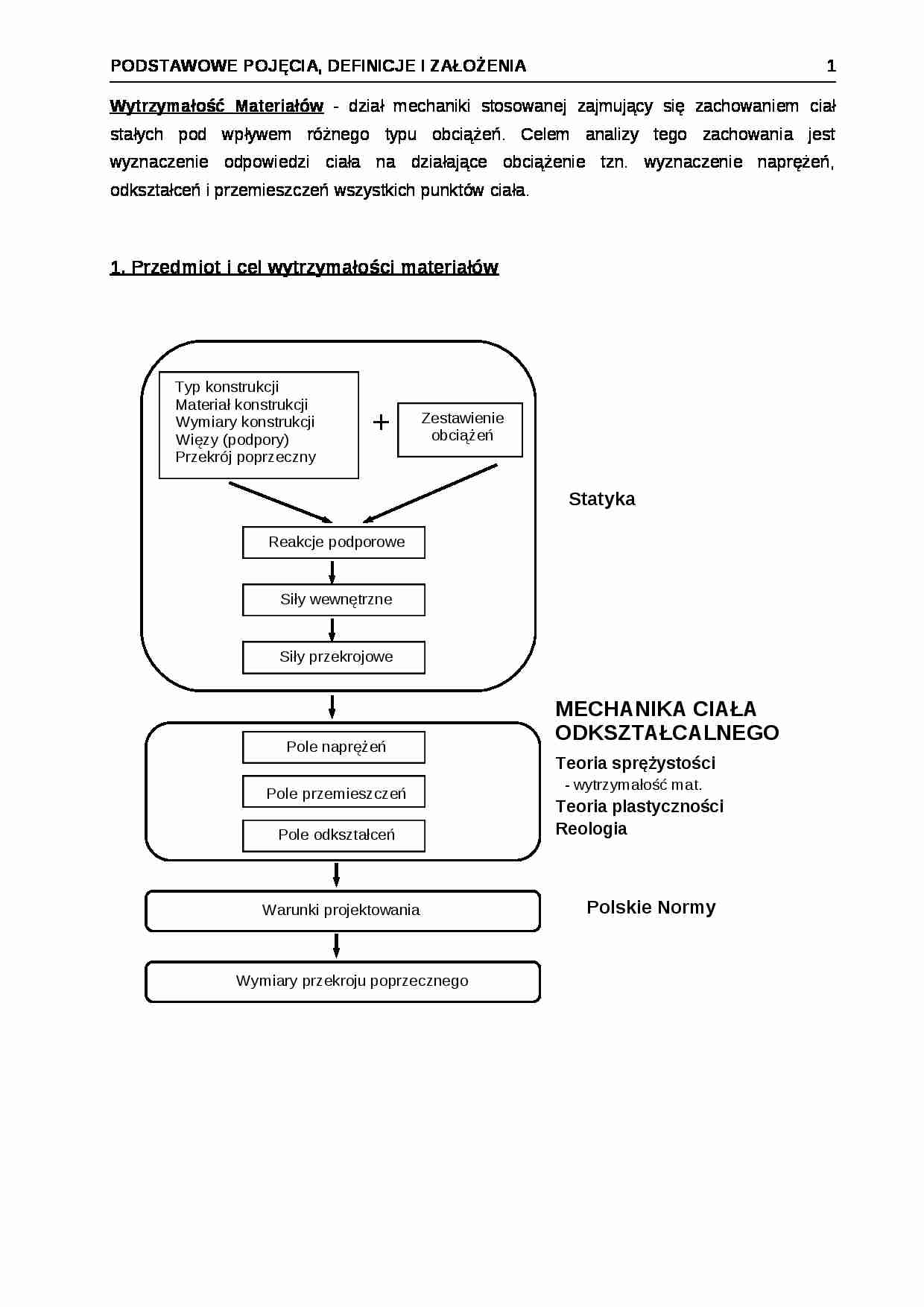

Wytrzymałość Materiałów - dział mechaniki stosowanej zajmujący się zachowaniem ciał stałych pod wpływem różnego typu obciążeń. Celem analizy tego zachowania jest wyznaczenie odpowiedzi ciała na działające obciążenie tzn. wyznaczenie naprężeń, odkształceń i przemieszczeń wszystkich punktów ciała.
1. Przedmiot i cel wytrzymałości materiałów 2. Podział konstrukcji inżynierskich Konstrukcje : płaskie przestrzenne
Konstrukcje : statycznie wyznaczalne statycznie niewyznaczalne
Konstrukcje : stalowe drewniane żelbetowe
3. Klasyfikacja obciążeń Obciążenia - charakterystyczne
- obliczeniowe (charakterystyczne × wsp. obc.)
Normy obciążeniowe: PN-82/B-02000 Obciążenia budowli. Zasady ustalania wartości.
PN-82/B-02001 Obciążenia budowli. Obciążenia stałe.
PN-82/B-02003 Obciążenia budowli. Obciążenia zmienne technologiczne.
Podstawowe obciążenia technologiczne i montażowe
PN-82/B-02004 Obciążenia budowli. Obciążenia zmienne technologiczne.
Obciążenia pojazdami.
PN-80/B-02010 Obciążenia w obliczeniach statycznych. Obciążenie śniegiem.
PN-77/B-02011 Obciążenia w obliczeniach statycznych. Obciążenie wiatrem.
PN-88/B-02014 Obciążenia budowli. Obciążenie gruntem.
PN-87/B-02013 Obciążenia budowli. Obciążenia zmienne środowiskowe.
Obciążenie oblodzeniem.
PN-86/B-02015 Obciążenia budowli. Obciążenia zmienne środowiskowe.
Obciążenie temperaturą.
PN-86/B-02005 Obciążenia budowli. Obciążenia suwnicami pomostowymi, wciągarkami i wciągnikami.
4. Więzy (podpory) i ich reakcje (siły bierne) podpora przegubowo-przesuwna podpora przegubowo-nieprzesuwna pełne utwierdzenie utwierdzenie z przesuwem utwierdzenie z przesuwem 4.1. Obliczanie reakcji - zasada zesztywnienia
- równowaga ciała : równowaga układu sił
ciało w spoczynku
5. Podstawowe założenia Założenie o ośrodku ciągłym - elementarne składniki ciała stałego (o budowie krystalicznej lub amorficznego) są nierozróżnialne. Przedmiotem obserwacji jest tzw. punkt materialny (tzn. punkt o niezerowej masie). Ciało (ośrodek) ciągły - continuum materialne - to takie ciało, które jest szczelnie wypełnione punktami materialnymi (ciało bez "dziur").
Założenie o równowadze statecznej Założenie o małych przemieszczeniach - zasada zesztywnienia

(…)

… podpór) i sił wewnętrznych (przekrojowych) jest pomijalnie maly. Oznacza to, że przy obliczaniu tych sił nie rozróżniamy konfiguracji aktualnej od wyjściowej.
6. Siła wewnętrzna
Siłą wewnętrzną nazywamy funkcję wektorową 2 wektorów - wektora wodzącego punktu A i wersora normalnego płaszczyzny, określającą wypadkową sił międzycząsteczkowych działających między wszystkimi punktami części II, wyznaczonej przez tę płaszczyznę i dowolnym punktem materialnym A leżącym na płaszczyźnie i należącym do części I.
7. Twierdzenie o równoważności układu sił zewnętrznych i wewnętrznych.
⇒ ; ⇒ ; Równoważność układu sił zewnętrznych i wewnętrznych nie pozwala wyznaczyć układu sił wewnętrznych, gdyż układów równoważnych można znaleźć nieskończenie wiele. Oznacza ona jednak równość sum obu układów i momentów obu układów wzg. dowolnego punktu "O". Twierdzenia o równoważności układu sił zewnętrznych i wewnętrznych pozwalają zatem w oparciu o znajomość układu sił zewnętrznych określić tzw. zredukowany (do punktu "O") układ sił wewnętrznych (tzn. sumę i moment ukł. sił wewnętrznych).
PODSTAWOWE POJĘCIA, DEFINICJE I ZAŁOŻENIA 5
Wymiary przekroju poprzecznego
Polskie Normy
Warunki projektowania
MECHANIKA CIAŁA…
... zobacz całą notatkę
