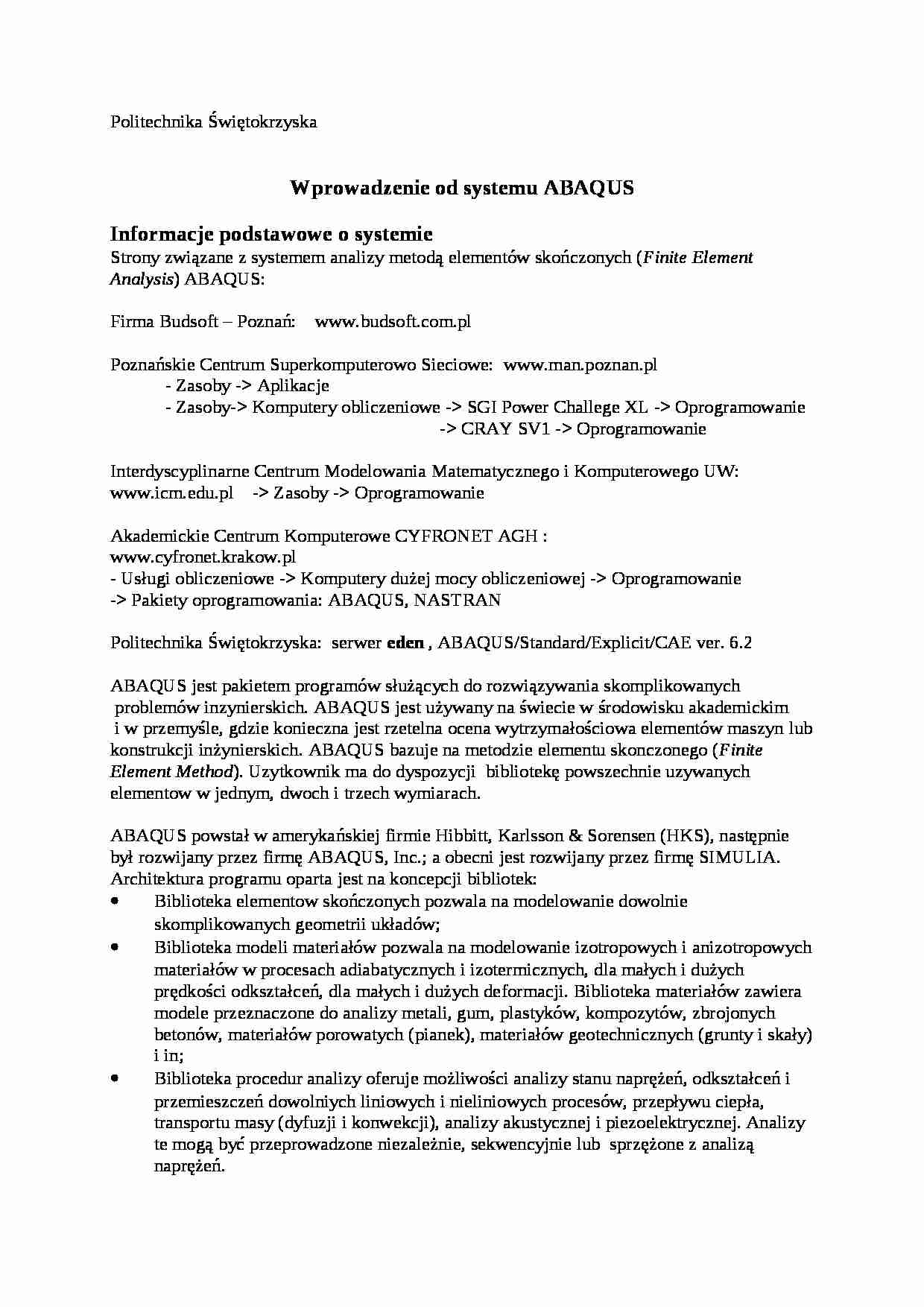

Wytrzymałość materiałów-Abaqus-zadania i teoria na kolokwia z laboratoriów - strona 1

Fragment notatki:

Wśród materiałów znajduje się treść zadań z kolokwium w pięciu plikach .jpg. Natomiast w plikach tekstowych znajdują się ćwiczenia (polecenia) a w jednym z nich wprowadzenie od systemu ABAQUS. W pliku tym znajdują się informacje na temat: jakie są podstawowe informacje o systemie, co to jest ABAQUS, z jakich modułów składa się ABAQUS/CAE, jakie są podstawowe polecenia programu ABAQUS/CAE, moduł Property, moduł Step, moduł Interaction, moduł Load, moduł Mesh, moduł Job, moduł Visualization, polecenie i pliki programów ABAQUS.

Politechnika Świętokrzyska
Wprowadzenie od systemu ABAQUS
Informacje podstawowe o systemie Strony związane z systemem analizy metodą elementów skończonych (Finite Element Analysis) ABAQUS:
Firma Budsoft - Poznań: www.budsoft.com.pl Poznańskie Centrum Superkomputerowo Sieciowe: www.man.poznan.pl
- Zasoby -> Aplikacje
- Zasoby-> Komputery obliczeniowe -> SGI Power Challege XL -> Oprogramowanie
-> CRAY SV1 -> Oprogramowanie
Interdyscyplinarne Centrum Modelowania Matematycznego i Komputerowego UW:
www.icm.edu.pl -> Zasoby -> Oprogramowanie
Akademickie Centrum Komputerowe CYFRONET AGH :
www.cyfronet.krakow.pl
- Usługi obliczeniowe -> Komputery dużej mocy obliczeniowej -> Oprogramowanie
-> Pakiety oprogramowania: ABAQUS, NASTRAN
Politechnika Świętokrzyska: serwer eden , ABAQUS/Standard/Explicit/CAE ver. 6.2
ABAQUS jest pakietem programów służących do rozwiązywania skomplikowanych problemów inzynierskich. ABAQUS jest używany na świecie w środowisku akademickim
i w przemyśle, gdzie konieczna jest rzetelna ocena wytrzymałościowa elementów maszyn lub konstrukcji inżynierskich. ABAQUS bazuje na metodzie elementu skonczonego (Finite Element Method). Uzytkownik ma do dyspozycji bibliotekę powszechnie uzywanych elementow w jednym, dwoch i trzech wymiarach. ABAQUS powstał w amerykańskiej firmie Hibbitt, Karlsson & Sorensen (HKS), następnie był rozwijany przez firmę ABAQUS, Inc.; a obecni jest rozwijany przez firmę SIMULIA.
Architektura programu oparta jest na koncepcji bibliotek: Biblioteka elementow skończonych pozwala na modelowanie dowolnie skomplikowanych geometrii układów; Biblioteka modeli materiałów pozwala na modelowanie izotropowych i anizotropowych materiałów w procesach adiabatycznych i izotermicznych, dla małych i dużych prędkości odkształceń, dla małych i dużych deformacji. Biblioteka materiałów zawiera modele przeznaczone do analizy metali, gum, plastyków, kompozytów, zbrojonych betonów, materiałów porowatych (pianek), materiałów geotechnicznych (grunty i skały) i in; Biblioteka procedur analizy oferuje możliwości analizy stanu naprężeń, odkształceń i przemieszczeń dowolniych liniowych i nieliniowych procesów, przepływu ciepła, transportu masy (dyfuzji i konwekcji), analizy akustycznej i piezoelektrycznej. Analizy te mogą być przeprowadzone niezależnie, sekwencyjnie lub sprzężone z analizą naprężeń. Użytkownik może tworzyć dowolne kombinacje elementów skończonych, materiałów i procedur analizy. ABAQUS ma budowę modularną, która obejmuje następujące moduły: ABAQUS/Standard - program metody elementów skończonych ogólnego przeznaczenia, zawiera wszystkie procedury analizy oprócz całkowania nieliniowych równań ruchu metodą jawną.

(…)

… (sweep) i obracane w celu formowania trzy-wymiarowych części.
Podstawowe polecenia programu ABAQUS/CAE
Moduł Property (własności) Definicja własności materiału: Material/Create , definicja własności sprężystych: Mechanical/Elasticity, moduł Younga (Young's Modulus), współczynnik Poissona (Poisson's Ratio); definicja własności plastycznych - Mechanical/Plasticity, naprężenie (Stress), odkształcenie (Strain) - musi się zaczynać od wartości 0, współczynnik rozszerzalności cieplnej - Mechanical/Expansion, gęstość materiału - General/Density, nazwanie modelu materiału - Name. Zmiana nazwy materiału: Material/Rename, Zmiana własności materiału: Material/Edit, wybrać odpowiedni materiał i prowadzić edycję jak dla definiowania powyżej.
Usunięcie materiału: Material/ Delete i wskazać odpowiedni materiał. Definicja profilu (tylko dla elementów belkowych): Profile/Create, wybrać geometrię i podać odpowiednie wymiary.
Definicja sekcji (przekroju): Section/Create; kategoria (Category) - Solid (przestrzenny), Shell (powłokowy), Beam (belkowy); typ (type) - wybrać Homogeneous (jednorodny); dołączyć do sekcji materiał, nazwać sekcję; dla elementów belkowych należy określić moduł Younga, moduł sztywności i współ…
…. Aby moć mówić o odkształceniu, należy wyróżnić dwa stany ciała: początkowy i końcowy. Na podstawie różnic w położeniach punktów w tych dwóch stanach można wyznaczać liczbowe wartości odkształcenia. Zależność pomiędzy stanem odkształcenia, a naprężenia określa m.in. Prawo Hooke'a.
Odkształcenie liniowe osiowe Przy rozpatrywaniu uproszczonego przypadku rozciągania, bądź ściskania, czyli odkształcenia…
… podzielona przez powierzchnię na jaką ona działa, co przedstawia zależność:
gdzie: p - ciśnienie (Pa), Fn - składowa siły prostopadła do powierzchni (N), S - powierzchnia (m²).
Prawo Hooke'a - prawo mechaniki określające zależność odkształcenia od naprężenia. Głosi ono, że odkształcenie ciała pod wpływem działającej nań siły jest wprost proporcjonalne do tej siły. gdzie: F - siła rozciągająca, S - pole…
… materiału (naprężenia dopuszczalne) - w wytrzymałości materiałów stan materiału obciążonego siłami zewnętrznymi, w którym istnieje niebezpieczeństwo przejścia w stan plastyczny - przekroczenie granicy sprężystości, jeśli materiał taką posiada - lub utrata spójności (pękniecie, przełom, dekohezja).
Podstawą obliczeń wytrzymałościowych jest upewnienie się, iż naprężenie zastępcze jest mniejsze od naprężenia…
…. Dla prętów o małej smukłości wystąpi zniszczenie przez osiągnięcie granicy plastyczności (materiały plastyczne), osiągnięcie granicy wytrzymałości (materiały kruche) lub wyboczenie niesprężyste.
Zadanie 1
Określić krytyczną siłę ściskającą dla pręta, który ma jeden koniec zamocowany, a drugi jest swobodny. Model numeryczny w modelu Model-1 (obciążenie pręta zadane jest czterema siłami skupionymi na górnej…
