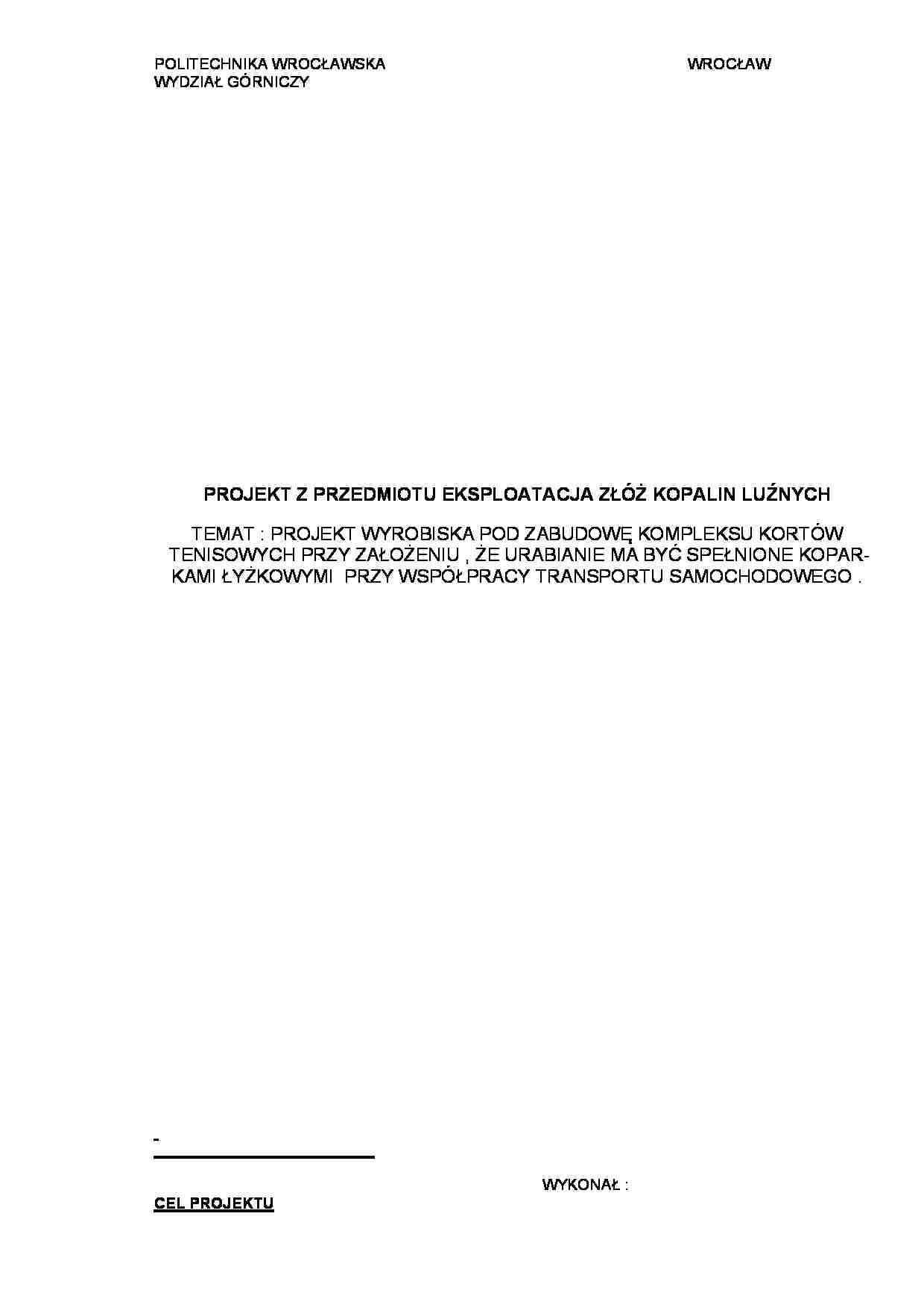

POLITECHNIKA WROCŁAWSKA WROCŁAW WYDZIAŁ GÓRNICZY
PROJEKT Z PRZEDMIOTU EKSPLOATACJA ZŁÓŻ KOPALIN LUŹNYCH
TEMAT : PROJEKT WYROBISKA POD ZABUDOWĘ KOMPLEKSU KORTÓW
TENISOWYCH PRZY ZAŁOŻENIU , ŻE URABIANIE MA BYĆ SPEŁNIONE KOPARKAMI ŁYŻKOWYMI PRZY WSPÓŁPRACY TRANSPORTU SAMOCHODOWEGO .
WYKONAŁ : CEL PROJEKTU
Celem projektu jest dobranie układu transportowo załadowczego dla wykonania wyrobiska pod kompleks kortów tenisowych .Wymagana zdolność produkcyjna ma wynosić 5000 [t/dobę] . Układ ma pracować na dwie zmiany przez 260 dni w roku .Urabianie i załadunek ma się odbywać jedną koparką łyżkową, transport samochodami , wyładunek na składowisku otwartym wywrotkami .
DOBÓR KOPAREK
Dane : zadania 5000 [t/dobę] , ciężar objętościowy urabianego materiału (gleby) w stanie rozluźnionym wynosi 1,5 [t/m] , zadania w materiale rozluźnionym Przewidywany czas przerw w pracy maszyn przyjęto na :
- planowane przerwy w pracy operatorów (dojście do maszyny, przerwa śniadaniowa) 20,5 = 1 h
- awarie maszyn i postoje organizacyjne 6Tk 20,5 = 1 h
Razem 2 h/dobę
1. Efektywny czas pracy
2. Potrzebna efektywna wydajność efektywna załadunku
3. Wstępnie przyjmuję koparkę :
Kraj
Producent Typ koparki
Rodzaj osprzętu
Maks. promień urabiania
[m]
Maks. głębokość urabiania
[m]


(…)

… po nachylonych powierzchniach - B
5. Wydajność efektywna koparki
J -geometryczna pojemność naczynia [m3]
Tc - nominalny czas trwania cyklu roboczego [min]
ko - współczynnik poprawkowy na kąt obrotu i wysokość urabiania km - współczynnik urabialności i łatwości spływania
ke - współczynnik zmniejszający efektywny czas pracy kw - współczynnik wypełnienia naczynia urabiającego
Tc = 28 [s]
ko = 0,91 km = 1,1
ke…
… skały w czerpaku
3. Objętość skały w czerpaku
- w caliźnie - przeliczona na rozluźnienie w skrzyni samochodu
lub
4. Potrzebna ilość wysypów do napełnienia skrzyni samochodu
- ładowność samochodu TATRA P=20 t
- ciężar skały w czerpaku p=2,6 t
- średnia pojemność skrzyni gdzie kns-współczynnik napełniania skrzyni = 0,9
- objętość skały w czerpaku Vc = 2,14 m3 - potrzebna ilość wysypów ze względu…
… droga z przeszkodami na poboczu)
1,2
Rodzaj podjazdu pod załadunek
t11 [min]
Prosty do ruchomej maszyny załadowczej
0,13
L20-odległość do drogi transportowej [m]
k20-współczynnik odległości
Długość odcinka transportu [m]
Współczynnik odległości
Orientacyjna prędkość wyjściowa
[km/h]
1530
1,33
6
ta...tz - czasy transportu na kolejnych odcinkach jazdy
Vm - maksymalna techniczna prędkość jazdy [km/h]
Pb - ciężar samochodu brutto [t]
N - moc silnika [KM]
p- sprawność układu napędowego (0,70,8)
w - jednostkowy opór toczenia [kG/t]
i -nachylenie [kG/t]
Ps - ciężar samochodu netto [t]
Pu - ciężar urobku [t]
t30 - czas dojazdu od drogi transportowej do miejsca wyładunku
t31 - czas potrzebny na manewrowanie i ustawienie do wyładunku
t32 - czas wyładunku
Czas t30 obliczamy wg wzorów na t10 Warunki…
... zobacz całą notatkę
