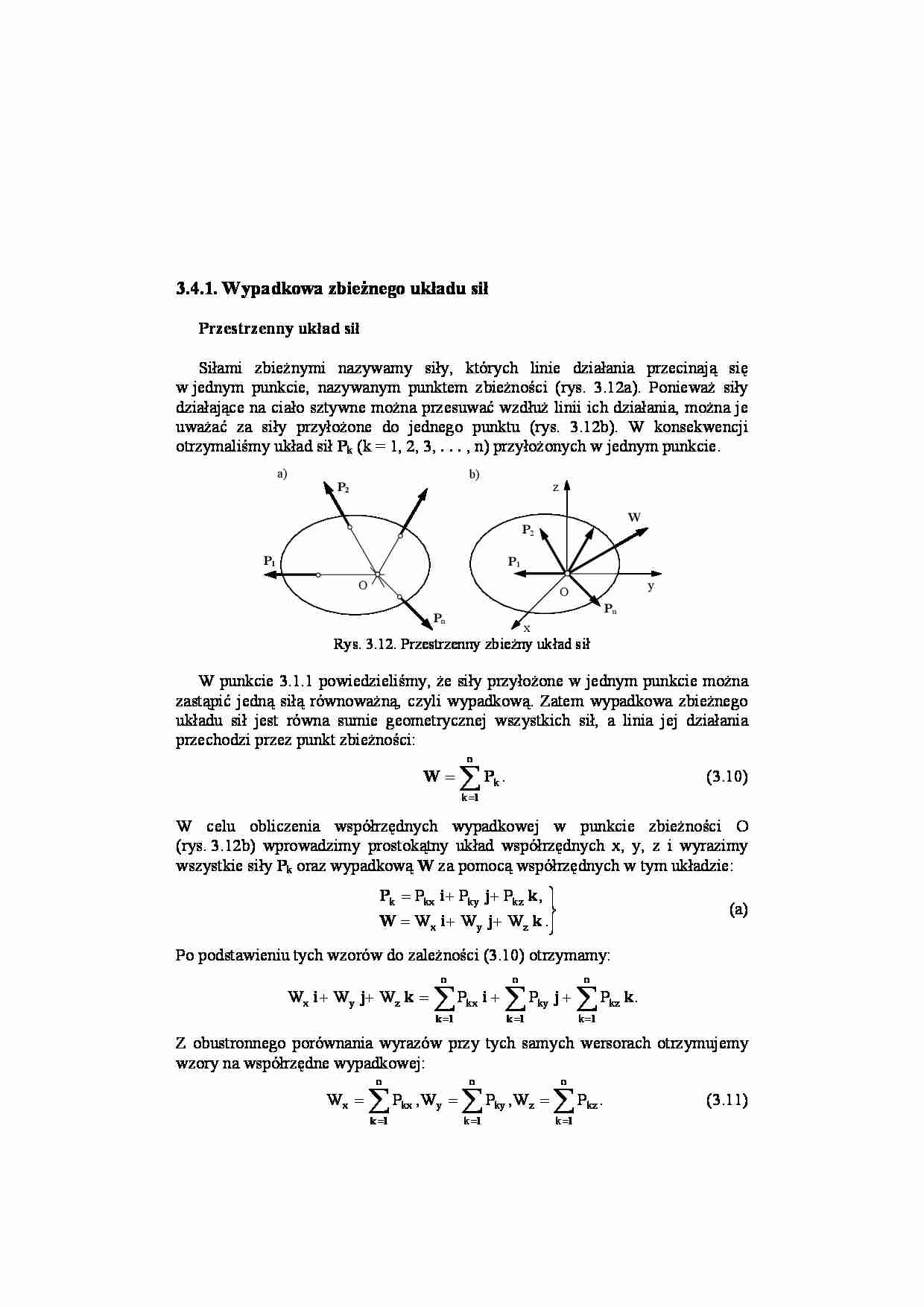

Wypadkowa zbieżnego układu sił - omówienie - strona 1 Wypadkowa zbieżnego układu sił - omówienie - strona 2 Wypadkowa zbieżnego układu sił - omówienie - strona 3

Fragment notatki:

3.4.1. Wypadkowa zbieżnego układu sił
Przestrzenny układ sił
Siłami zbieżnymi nazywamy siły, których linie działania przecinają się
w jednym punkcie, nazywanym punktem zbieżności (rys. 3.12a). Ponieważ siły
działające na ciało sztywne można przesuwać wzdłuż linii ich działania, można je
uważać za siły przyłożone do jednego punktu (rys. 3.12b). W konsekwencji
otrzymaliśmy układ sił Pk (k = 1, 2, 3, . . . , n) przyłożonych w jednym punkcie.
a)
b)
P2
z
W
P2
P1
P1
O
y
O
Pn
Pn
x
Rys. 3.12. Przestrzenny zbieżny układ sił
W punkcie 3.1.1 powiedzieliśmy, że siły przyłożone w jednym punkcie można
zastąpić jedną siłą równoważną, czyli wypadkową. Zatem wypadkowa zbieżnego
układu sił jest równa sumie geometrycznej wszystkich sił, a linia jej działania
przechodzi przez punkt zbieżności:
n
W=
∑P .
(3.10)
k
k =1
W celu obliczenia współrzędnych wypadkowej w punkcie zbieżności O
(rys. 3.12b) wprowadzimy prostokątny układ współrzędnych x, y, z i wyrazimy
wszystkie siły Pk oraz wypadkową W za pomocą współrzędnych w tym układzie:
Pk = Pkx i + Pky j+ Pkz k , ⎫

W = Wx i + Wy j+ Wz k .⎭
(a)
Po podstawieniu tych wzorów do zależności (3.10) otrzymamy:
n
Wx i + Wy j+ Wz k =

n
Pkx i +
k =1

n
Pky j +
k =1
∑P
kz
k.
k =1
Z obustronnego porównania wyrazów przy tych samych wersorach otrzymujemy
wzory na współrzędne wypadkowej:
n
Wx =

k =1
n
Pkx ,Wy =

k =1
n
Pky ,Wz =
∑P
kz .
k =1
(3.11)
Powyższe wzory można było napisać bezpośrednio na podstawie twierdzenia, że
rzut sumy wektorów na dowolną oś jest równy sumie rzutów wszystkich wektorów
na tę oś (twierdzenie Charles’a).
Po wyznaczeniu współrzędnych wypadkowej można wyznaczyć jej wartość
liczbową (moduł) oraz kosinusy kierunkowe ze wzorów:
2

W = Wx2 + Wy + Wz2 ,

Wy
Wz ⎬
Wx
,⎪
, cosγ =
, cosβ =
cosα =
W ⎭
W
W
(3.12)
gdzie α, β i γ są kątami, które wypadkowa W tworzy odpowiednio z osiami x, y i
z.
Płaski układ sił
Płaskim układem sił zbieżnych będziemy nazywać układ sił Pk (k = 1, 2, . . . ,
n), których linie działania leżą w jednej płaszczyźnie i przecinają się w jednym
punkcie.
Podobnie jak w przypadku przestrzennego układu sił zbieżnych, siły te można
przesunąć do punktu zbieżności i traktować jak siły przyłożone do jednego punktu
(rys. 3.13a). Wypadkowa W płaskiego układu sił zbieżnych będzie leżeć w
płaszczyźnie działania sił i będzie przechodzić przez punkt zbieżności. Będzie ona
równa sumie geometrycznej sił składowych:
n
W=
∑P .
(3.13)
k
k =1
Wypadkową płaskiego układu sił zbieżnych można wyznaczyć sposobem
geometrycznym i analitycznym.
a)
b)
y
P2
P1
x
O
Pn
Pn
P3
W
P3
W
P2
P1
O
Rys. 3.13. Wyznaczanie wypadkowej płaskiego zbieżnego układu sił za pomocą
wieloboku sił
Sposób geometryczny polega na zbudowaniu wieloboku sił, w którym
z dowolnego punktu O ′ (rys. 3.13b) odkładamy równolegle siłę P1, a z jej końca
równolegle siłę P2, a następnie kolejne siły aż do Pn. Wektor W łączący początek
siły P1 i koniec siły Pn jest sumą geometryczną sił

(…)

… współrzędnych będą równe zeru. Stąd na
podstawie wzorów (3.11) można napisać trzy skalarne równania równowagi:
n
∑ Pkx = 0,
k =1
n
∑ Pky = 0,
k =1
n
∑P
k =1
kz
= 0.
(3.17)
Powyższe warunki równowagi można wypowiedzieć słownie.
Aby przestrzenny układ sił zbieżnych był w równowadze, warunkiem
koniecznym i wystarczającym jest, by suma rzutów tych sił na każdą oś układu
współrzędnych była równa zeru.
Z równań…
… układ sił
Podobnie jak w przypadku przestrzennego zbieżnego układu sił, płaski układ sił
zbieżnych będzie w równowadze, gdy jego wypadkowa W będzie równa zeru.
Zatem wektorowy warunek równowagi będzie miał formalnie postać identyczną z
równaniem (3.16):
n
∑P
k
= 0.
k =1
Powyższemu warunkowi na podstawie wzorów (3.14) będą odpowiadały
równoważne dwa równania równowagi:
n

k =1
n
Pkx = 0,
∑P
ky
= 0…
… analityczną, polegającą na wykorzystaniu
równań równowagi (3.18). Po wprowadzeniu układu współrzędnych xy w punkcie
E (rys. 3.17b) i zrzutowaniu sił na osie tego układu otrzymujemy równania
równowagi:
3
∑P
kx
= R B − R A sinα = 0,
k =1
3
∑P
ky
= R A cosα − G = 0.
k =1
Powyższe dwa równania po wyznaczeniu kąta α z twierdzenia o trzech siłach
pozwalają na wyznaczenie wartości reakcji RA i RB.

… w stałej
podporze przegubowej (rys. 3.17a). Wyznaczyć reakcję ściany oraz reakcję
podpory przegubowej, jeżeli odległość podpory od ściany wynosi c.
a)
b)
y
B
c)
RB
O
B
l/2
RA
α
α
C
C
G
.
RB
l/2
G
RA
G
A
E
D
A x
c
Rys. 3.17. Układ sił działających na pręt
Rozwiązanie. Pręt AB jest w równowadze pod działaniem trzech sił: ciężkości
G przyłożonej w środku ciężkości C oraz reakcji ściany RB i podpory…
…). Kąt
α jest kątem, jaki tworzy reakcja RA z siłą G. Ponieważ trójkąt sił jest trójkątem
prostokątnym, otrzymujemy:
G
, R B = G tgα.
(a)
cosα
Gdyby trójkąt sił nie był trójkątem prostokątnym, do obliczenia wartości reakcji
RA i RB należałoby zastosować twierdzenie sinusów.
Z trójkąta ADO (rys. 3.17b) mamy:
RA =
AD
c
,
=
DO 2DO
2DO
DO
DO
cosα =
=
=
2
2
2
AO
4(DO ) + c 2
(DO ) + (AD)
tgα =
Z trójkąta ABE…
