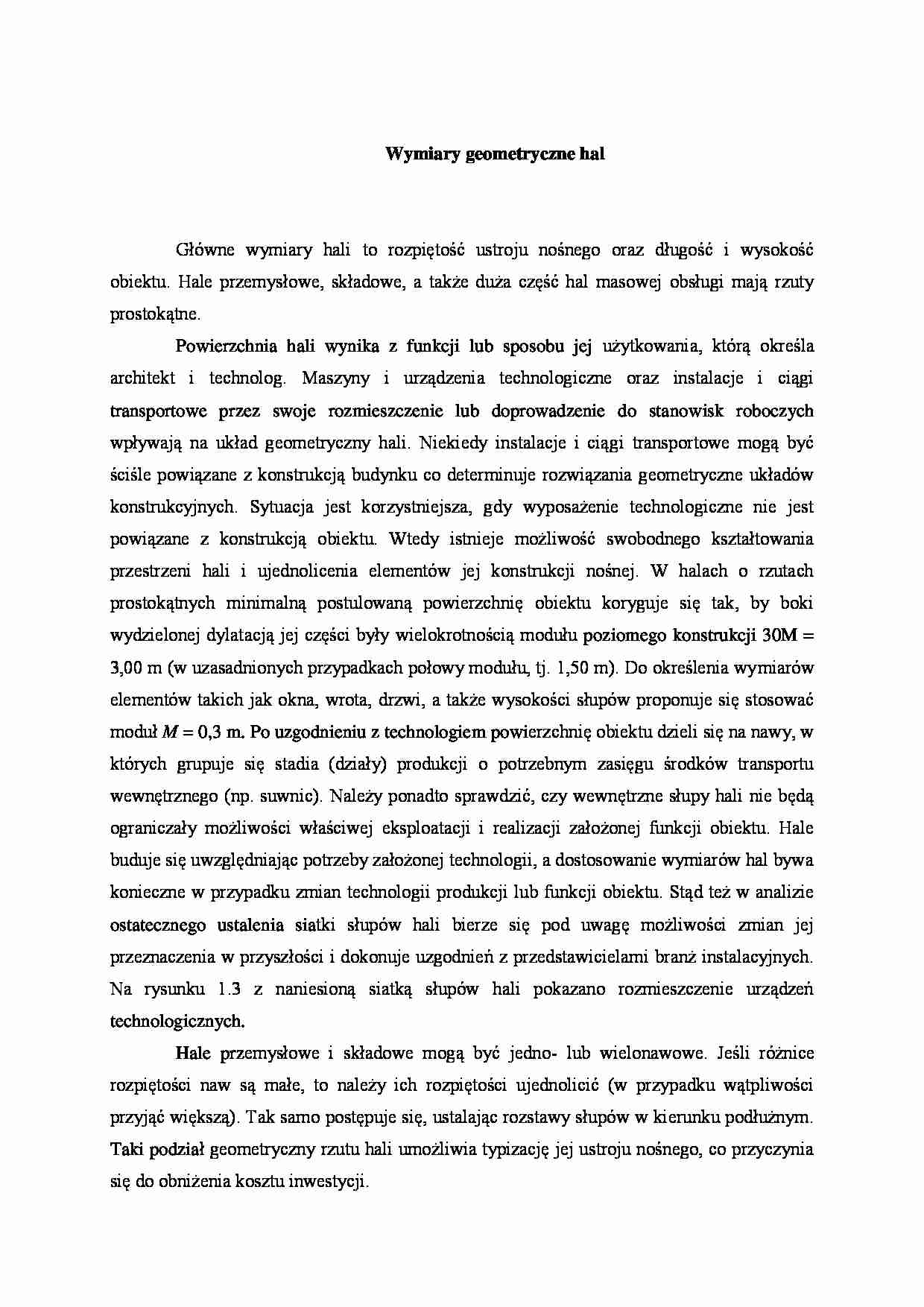

Wymiary geometryczne hal
Główne wymiary hali to rozpiętość ustroju nośnego oraz długość i wysokość obiektu. Hale przemysłowe, składowe, a także duża część hal masowej obsługi mają rzuty prostokątne.
Powierzchnia hali wynika z funkcji lub sposobu jej użytkowania, którą określa architekt i technolog. Maszyny i urządzenia technologiczne oraz instalacje i ciągi transportowe przez swoje rozmieszczenie lub doprowadzenie do stanowisk roboczych wpływają na układ geometryczny hali. Niekiedy instalacje i ciągi transportowe mogą być ściśle powiązane z konstrukcją budynku co determinuje rozwiązania geometryczne układów konstrukcyjnych. Sytuacja jest korzystniejsza, gdy wyposażenie technologiczne nie jest powiązane z konstrukcją obiektu. Wtedy istnieje możliwość swobodnego kształtowania przestrzeni hali i ujednolicenia elementów jej konstrukcji nośnej. W halach o rzutach prostokątnych minimalną postulowaną powierzchnię obiektu koryguje się tak, by boki wydzielonej dylatacją jej części były wielokrotnością modułu poziomego konstrukcji 30M = 3,00 m (w uzasadnionych przypadkach połowy modułu, tj. 1,50 m). Do określenia wymiarów elementów takich jak okna, wrota, drzwi, a także wysokości słupów proponuje się stosować moduł M = 0,3 m. Po uzgodnieniu z technologiem powierzchnię obiektu dzieli się na nawy, w których grupuje się stadia (działy) produkcji o potrzebnym zasięgu środków transportu wewnętrznego (np. suwnic). Należy ponadto sprawdzić, czy wewnętrzne słupy hali nie będą ograniczały możliwości właściwej eksploatacji i realizacji założonej funkcji obiektu. Hale buduje się uwzględniając potrzeby założonej technologii, a dostosowanie wymiarów hal bywa konieczne w przypadku zmian technologii produkcji lub funkcji obiektu. Stąd też w analizie ostatecznego ustalenia siatki słupów hali bierze się pod uwagę możliwości zmian jej przeznaczenia w przyszłości i dokonuje uzgodnień z przedstawicielami branż instalacyjnych. Na rysunku 1.3 z naniesioną siatką słupów hali pokazano rozmieszczenie urządzeń technologicznych.
Hale przemysłowe i składowe mogą być jedno- lub wielonawowe. Jeśli różnice rozpiętości naw są małe, to należy ich rozpiętości ujednolicić (w przypadku wątpliwości przyjąć większą). Tak samo postępuje się, ustalając rozstawy słupów w kierunku podłużnym. Taki podział geometryczny rzutu hali umożliwia typizację jej ustroju nośnego, co przyczynia się do obniżenia kosztu inwestycji.
Zróżnicowanie geometryczne i konstrukcyjne ustrojów nośnych halowych obiektów stalowych powinno zdarzać się tylko w uzasadnionych sytuacjach projektowych. Do takich należy zaliczyć stosowanie innych ustrojów nośnych w ścianach szczytowych hal o płaskich ustrojach poprzecznych (por. rys. 1.15). W takim przypadku rygle dachowe ścian szczytowych, podparte dodatkowymi słupami pośrednimi, są inaczej wytężone niż rygle dachowe ram pośrednich (podparte na słupach głównych), które przenoszą obciążenia zebrane z szerokości rozstawu między nimi. W tej sytuacji można zmienić odstępy słupów w polach skrajnych. W halach przemysłowych z transportem podpartym stosuje się najczęściej jednakowe rozstawy układów poprzecznych i takie same ustroje nośne pośrednie i w ścianach szczytowych.
(…)
… przemysłowych pełnią często funkcję konstrukcji wsporczej jezdni podsuwnicowych suwnic pomostowych. Mogą one jednak ograniczać swobodę kształtowania powierzchni, szczególnie gdy modernizuje się obiekt lub zmienia jego przeznaczenie. Pod tym względem idealnym rozwiązaniem są hale jednonawowe, choć w przypadku jednonawowych hal o dużej rozpiętości trzeba liczyć się ze zwiększonym zużyciem stali na ich ustroje…
… pionowego 12M = 1,20 m (np.: 4,80 m, 6,00 m, 7,20 m, ...).
Przy doborze rozstawu słupów głównych (w kierunku osi podłużnej hali), rozpiętości naw i wysokości hali powinno się uwzględniać przede wszystkim wymagania związane z realizowaną w niej technologią produkcji lub jej funkcją, a także stopień wykorzystania powierzchni obiektu. Właściwe określenie tych parametrów geometrycznych powinno ponadto…
… na dobór gatunków stali i innych materiałów, a także przyjęcie odpowiednich wymiarów elementów i ich przekrojów, co z kolei wiąże się z łatwym wykonaniem konstrukcji w warsztacie i scaleniem jej podczas montażu. W projektowaniu konstrukcji muszą być brane pod uwagę ponadto warunki lokalne, jak rodzaj gruntu, szkody górnicze, istniejące budynki, a także stawiane obiektom wymagania akustyczne, cieplno…
